Wenn eine Zelle der Tabelle rot dargestellt wird, dann ist die entsprechende Kombina‐
tion von maximaler Segmentleitungslänge und Datengröße nicht mit der eingestellten
Sendezykluszeit möglich. Um diese Kombination auswählen zu können, muss zuerst ein
höherer Wert für die Sendezykluszeit eingestellt werden.
HINWEIS
Die Sendezykluszeit ist für alle Stationen identisch und daher nicht synchron mit dem
Logikzyklus, der von Station zu Station variieren kann.
Byte-Konfiguration

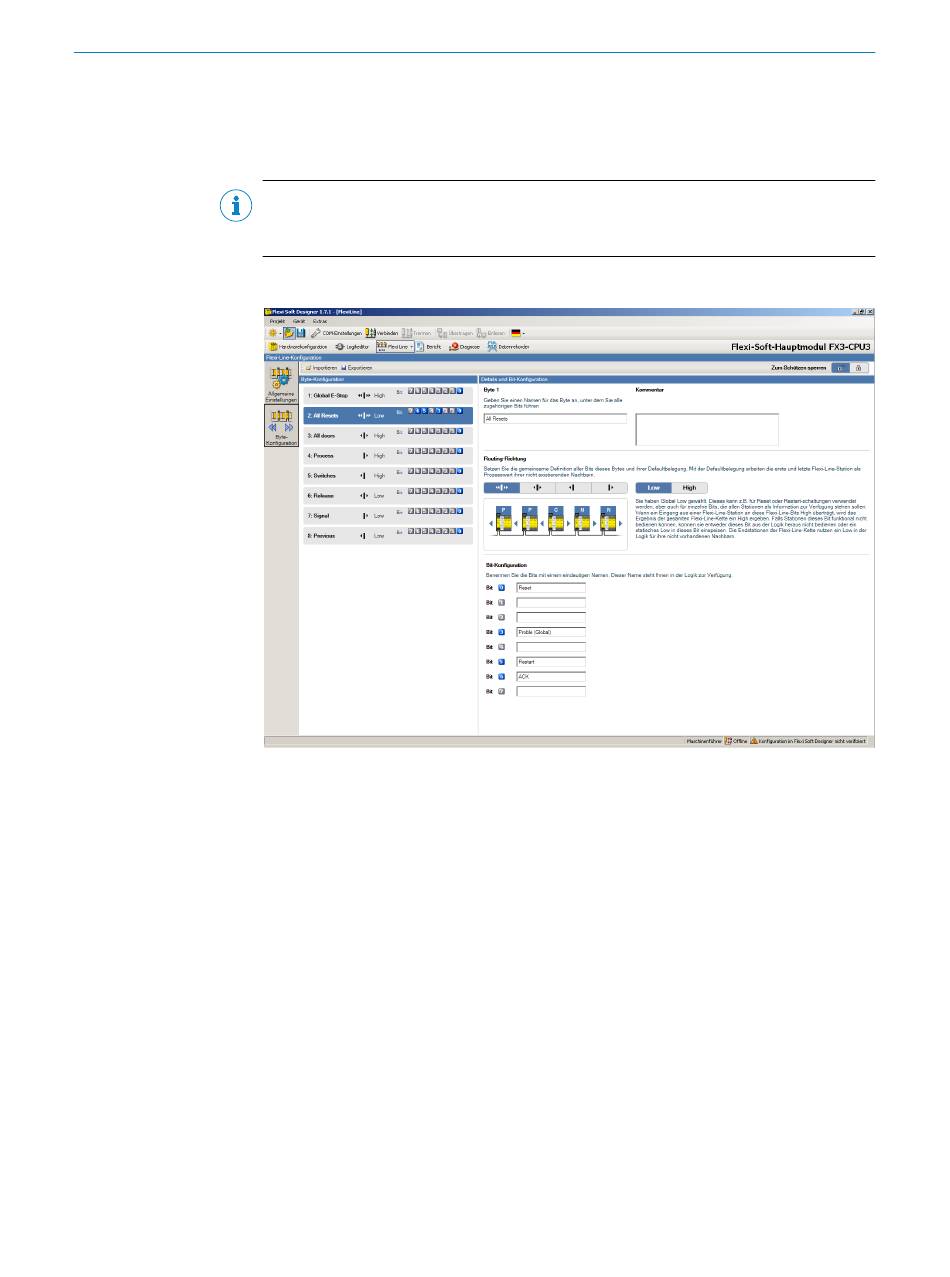

Abbildung 363: Ansicht Flexi Line, Byte-Konfiguration
Im linken Bereich dieser Ansicht befindet sich eine Übersicht über die Bytes des Flexi-
Line-Prozessabbildes. Wenn ein Byte markiert wird, dann können im rechten Bereich
die folgenden Einstellungen für dieses Byte bearbeitet werden:
• Name des Bytes
• Kommentar
• Routing-Richtung: Die Daten eines Bytes können entweder global im gesamten
System geteilt werden oder nur lokal mit einer oder beiden Nachbarstationen.
• Default-Wert 1 oder 0
• Tag-Namen der einzelnen Bits
• Aktivierung bzw. Deaktivierung der einzelnen Bits
Routing
Ein Byte kann entweder lokal, d. h. nur in einer oder beiden direkt benachbarten Statio‐
nen, oder global im gesamten Flexi-Line-System gültig sein.
Ein global gültiges Byte wird im gesamten Flexi-Line-System kommuniziert. Alle Statio‐
nen können jedes Bit dieses Bytes lesen und ändern. Wenn eine Station ein Bit ändert,
dann wird diese Änderung an allen anderen Stationen wirksam.
