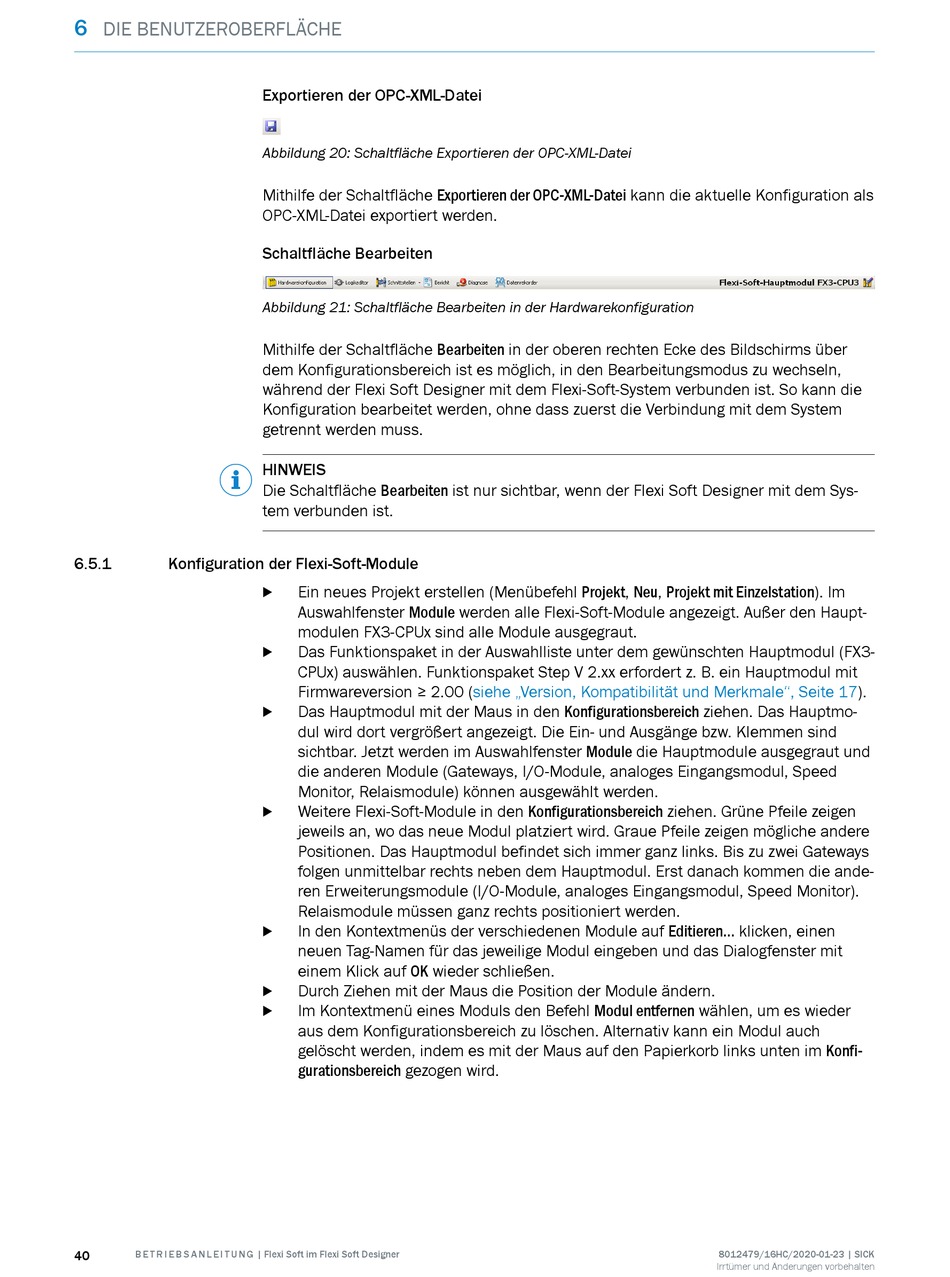

6
DIE BENUTZEROBERFLÄCHE
6.5.1

Konfiguration der Flexi-Soft-Module

40 B E T R I E B S A N L E I T U N G | Flexi Soft im Flexi Soft Designer
Exportieren der OPC-XML-Datei
Abbildung 20: Schaltfläche Exportieren der OPC-XML-Datei
Mithilfe der Schaltfläche Exportieren der OPC-XML-Datei kann die aktuelle Konfiguration als
OPC-XML-Datei exportiert werden.
Schaltfläche Bearbeiten
Abbildung 21: Schaltfläche Bearbeiten in der Hardwarekonfiguration
Mithilfe der Schaltfläche Bearbeiten in der oberen rechten Ecke des Bildschirms über
dem Konfigurationsbereich ist es möglich, in den Bearbeitungsmodus zu wechseln,
während der Flexi Soft Designer mit dem Flexi-Soft-System verbunden ist. So kann die
Konfiguration bearbeitet werden, ohne dass zuerst die Verbindung mit dem System
getrennt werden muss.
HINWEIS
Die Schaltfläche Bearbeiten ist nur sichtbar, wenn der Flexi Soft Designer mit dem Sys‐
tem verbunden ist.
Ein neues Projekt erstellen (Menübefehl Projekt, Neu, Projekt mit Einzelstation). Im
b
Auswahlfenster Module werden alle Flexi-Soft-Module angezeigt. Außer den Haupt‐
modulen FX3-CPUx sind alle Module ausgegraut.
Das Funktionspaket in der Auswahlliste unter dem gewünschten Hauptmodul (FX3-
b
CPUx) auswählen. Funktionspaket Step V 2.xx erfordert z. B. ein Hauptmodul mit
Firmwareversion ≥ 2.00
Das Hauptmodul mit der Maus in den Konfigurationsbereich ziehen. Das Hauptmo‐
b
dul wird dort vergrößert angezeigt. Die Ein- und Ausgänge bzw. Klemmen sind
sichtbar. Jetzt werden im Auswahlfenster Module die Hauptmodule ausgegraut und
die anderen Module (Gateways, I/O-Module, analoges Eingangsmodul, Speed
Monitor, Relaismodule) können ausgewählt werden.
Weitere Flexi-Soft-Module in den Konfigurationsbereich ziehen. Grüne Pfeile zeigen
b
jeweils an, wo das neue Modul platziert wird. Graue Pfeile zeigen mögliche andere
Positionen. Das Hauptmodul befindet sich immer ganz links. Bis zu zwei Gateways
folgen unmittelbar rechts neben dem Hauptmodul. Erst danach kommen die ande‐
ren Erweiterungsmodule (I/O-Module, analoges Eingangsmodul, Speed Monitor).
Relaismodule müssen ganz rechts positioniert werden.
In den Kontextmenüs der verschiedenen Module auf Editieren... klicken, einen
b
neuen Tag-Namen für das jeweilige Modul eingeben und das Dialogfenster mit
einem Klick auf OK wieder schließen.
Durch Ziehen mit der Maus die Position der Module ändern.
b
Im Kontextmenü eines Moduls den Befehl Modul entfernen wählen, um es wieder
b
aus dem Konfigurationsbereich zu löschen. Alternativ kann ein Modul auch
gelöscht werden, indem es mit der Maus auf den Papierkorb links unten im Konfi‐
gurationsbereich gezogen wird.
(siehe „Version, Kompatibilität und Merkmale", Seite 17).
