7
LOGIKPROGRAMMIERUNG IM HAUPTMODUL
154 B E T R I E B S A N L E I T U N G | Flexi Soft im Flexi Soft Designer
Logikbeispiel

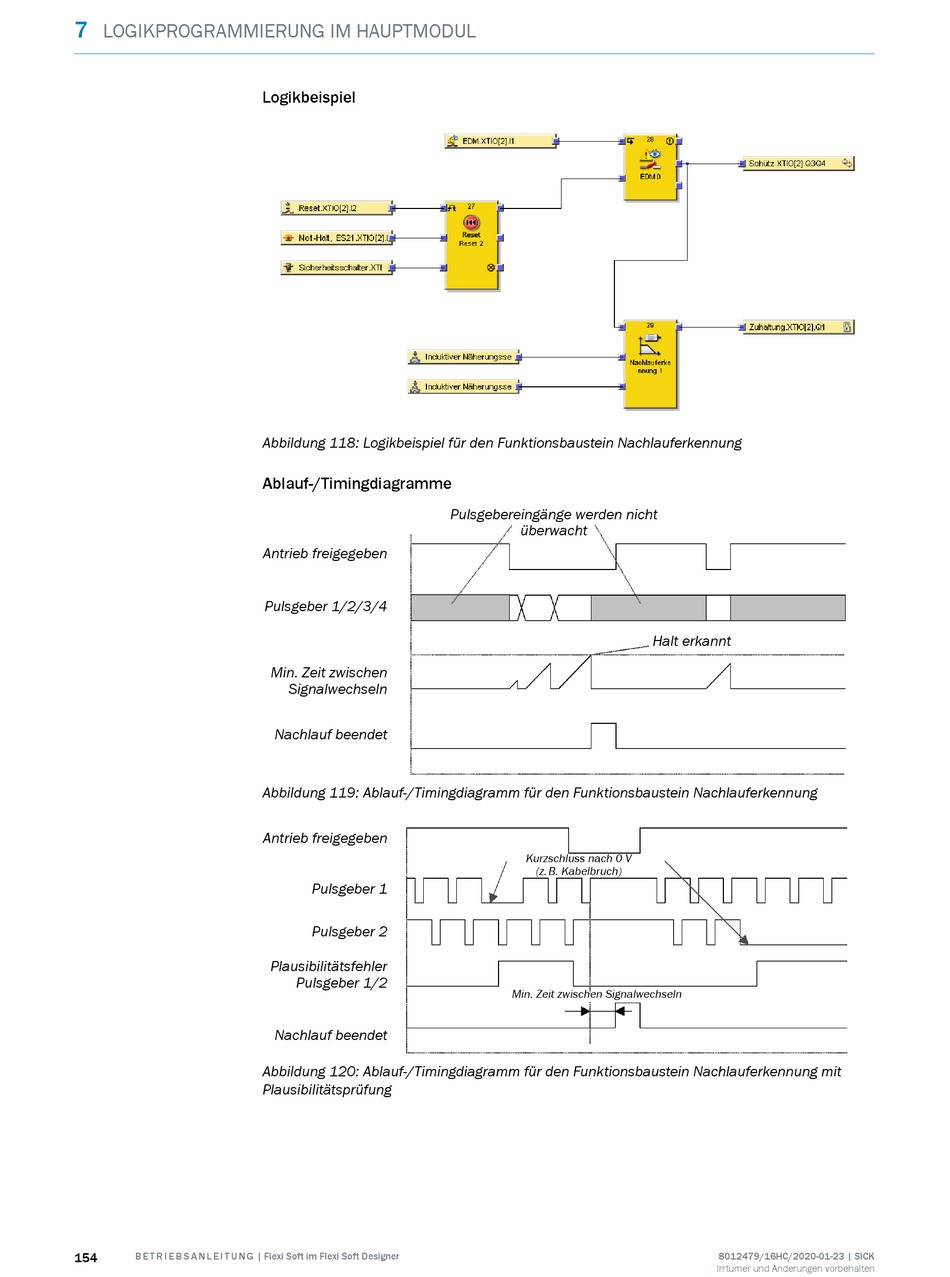

Abbildung 118: Logikbeispiel für den Funktionsbaustein Nachlauferkennung
Ablauf-/Timingdiagramme
Antrieb freigegeben
Pulsgeber 1/2/3/4
Min. Zeit zwischen
Signalwechseln
Nachlauf beendet
Abbildung 119: Ablauf-/Timingdiagramm für den Funktionsbaustein Nachlauferkennung
Antrieb freigegeben
Pulsgeber 1
Pulsgeber 2
Plausibilitätsfehler
Pulsgeber 1/2
Nachlauf beendet
Abbildung 120: Ablauf-/Timingdiagramm für den Funktionsbaustein Nachlauferkennung mit
Plausibilitätsprüfung
Pulsgebereingänge werden nicht
überwacht
Kurzschluss nach 0 V
(z. B. Kabelbruch)
Min. Zeit zwischen Signalwechseln
Halt erkannt
8012479/16HC/2020-01-23 | SICK
Irrtümer und Änderungen vorbehalten
