7
LOGIKPROGRAMMIERUNG IM HAUPTMODUL
7.9.8

Tolerante Zweikanaligkeitsauswertung

174 B E T R I E B S A N L E I T U N G | Flexi Soft im Flexi Soft Designer
Der Ausgang Funktionstestfehler wird 1 und der Ausgang Freigabe wird 0, wenn der
nächste Maschinenzyklus beginnt, bevor ein Funktionstest durchgeführt wurde, d. h.
wenn der Ausgang Funktionstest erforderlich noch 1 ist und eine weitere steigende Flanke
(0–1) am Eingang Funktionstest anfordern auftritt.
Der Ausgang Funktionstestfehler wird wieder 0, wenn eine Signalfolge erkannt wurde,
durch die der Ausgang Freigabe von 0 zu 1 wechselt.
Ablauf-/Timingdiagramme

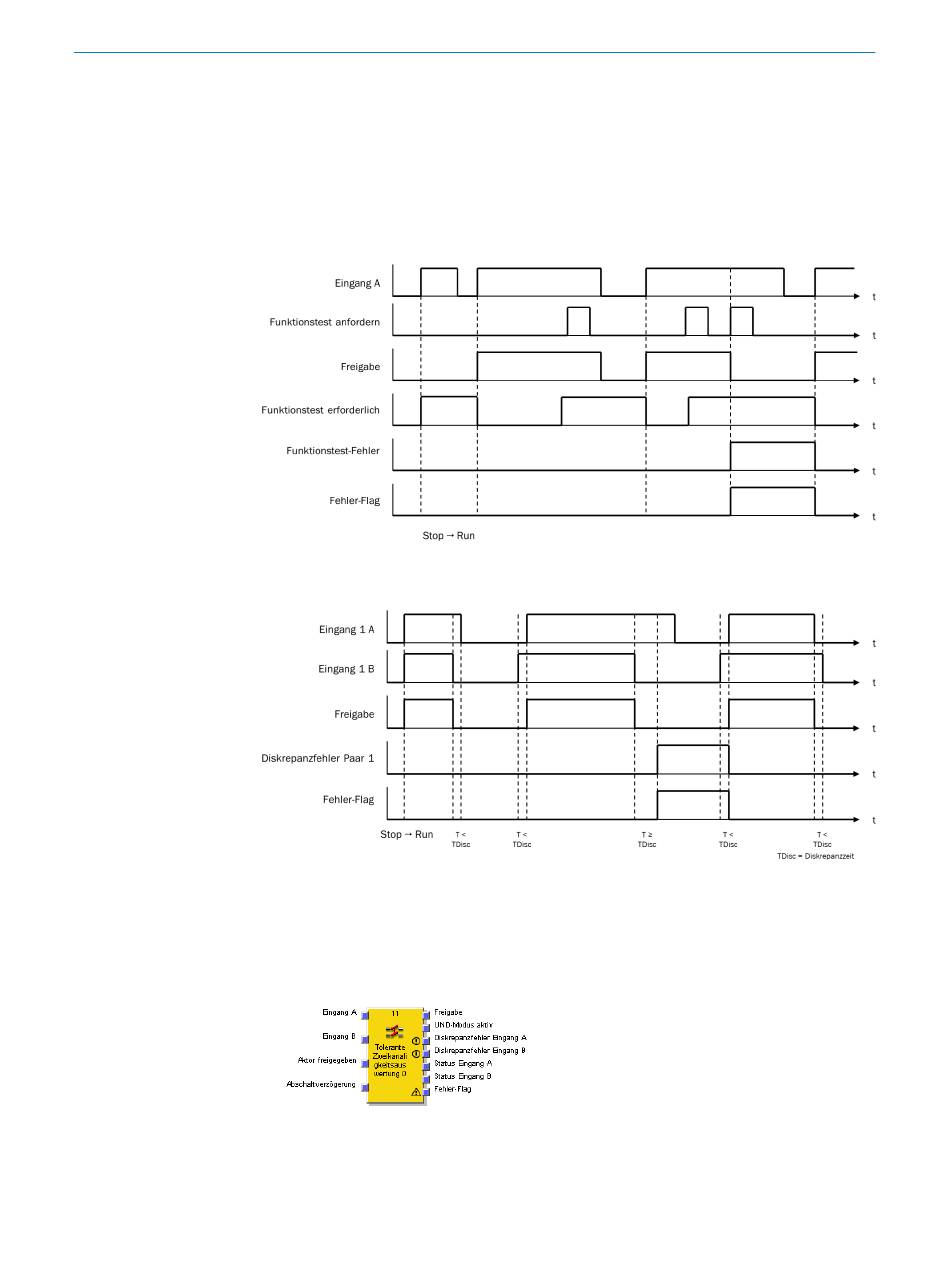

Abbildung 139: Ablauf-/Timingdiagramm für den Funktionsbaustein Schalter-Auswertung, Kate‐
gorie 2, einkanalig mit Funktionstest
Abbildung 140: Ablauf-/Timingdiagramm für den Funktionsbaustein Schalter-Auswertung, Kate‐
gorie 4, zweikanalig ohne Funktionstest
Funktionsbausteindiagramm
Abbildung 141: Eingänge und Ausgänge des Funktionsbausteins Tolerante Zweikanaligkeitsaus‐
wertung
