Max. Zeit für Aufwärtshub-Muting
Die Max. Zeit für Aufwärtshub-Muting kann konfiguriert werden. Diese Zeit beginnt mit der
steigenden Flanke (0–1) des Signals am Eingang Aufwärtshub. Wenn der Timer die konfi‐
gurierte Max. Zeit für Aufwärtshub-Muting erreicht, bevor am Eingang Aufwärtshub eine fal‐
lende Flanke (1–0) erfolgt, dann beendet der Funktionsbaustein das Muting der Ein‐
gänge Freigabe 3 (Sicherheit) und Start/Freigabe. Wenn ab diesem Zeitpunkt einer dieser
beiden Eingänge 0 wird, dann wird der Ausgang Freigabe ebenfalls auf 0 gesetzt.
Eingang Restart
Wenn der Konfigurationsparameter Bedingung für Wiederanlaufsperre auf Nie gesetzt
wurde, ist kein Restart-Signal nötig, um die Presse nach einem Stopp wieder zu starten.
Der Parameter Bedingung für Wiederanlaufsperre kann auch auf folgende Werte gesetzt
werden:
• Wenn Freigabe 1 oder Freigabe 3 oder Start/Freigabe 0 ist
• Wenn Freigabe 1 oder Freigabe 3 0 ist oder OT nach 1 wechselt
• Immer
• Wenn Freigabe 1 oder Freigabe 3 0 ist
Dieser Parameter bestimmt, wann ein Restart-Signal als Eingangssignal für den Funkti‐
onsbaustein erwartet wird.
Wenn der Ausgang Freigabe aufgrund der genannten Einstellung des Konfigurationspa‐
rameters Bedingung für Wiederanlaufsperre 0 wird, dann kann der Ausgang Freigabe nur
zurückgesetzt werden, nachdem eine gültige Restart-Sequenz mit einem Übergang
0–1–0 (mindestens 100 ms bzw. 350 ms; kürzere Pulse und Pulse über 30 s werden
ignoriert) abgeschlossen wurde.
Ignoriere Freigabe 3 (Sicherheit) für Wiederanlaufsperre in OT-Position
Wenn der Parameter Ignoriere Freigabe 3 (Sicherheit) für Wiederanlaufsperre in OT-Position mit
Ja konfiguriert ist, dann wird die Wiederanlaufsperre nicht aktiviert, wenn der Eingang
Freigabe 3 (Sicherheit) während eines regulären Stopps der Presse 0 wird.
D. h. wenn der Ausgang Freigabe 0 wird, weil der Eingang OT 1 wurde, und anschließend
der Eingang Freigabe 3 (Sicherheit) 0 wird, dann wird der Ausgang Restart erforderlich trotz‐
dem nicht 1, solange die Presse nicht wieder gestartet wurde.
Ausgangssignale des Funktionsbausteins
Der Funktionsbaustein Presse Einzelhub unterstützt die folgenden Ausgangssignale:
Restart erforderlich
Der Ausgang Restart erforderlich ist 1, wenn eine gültige Restart-Sequenz am Eingang
Restart erwartet wird.
Ablauf-/Timingdiagramme

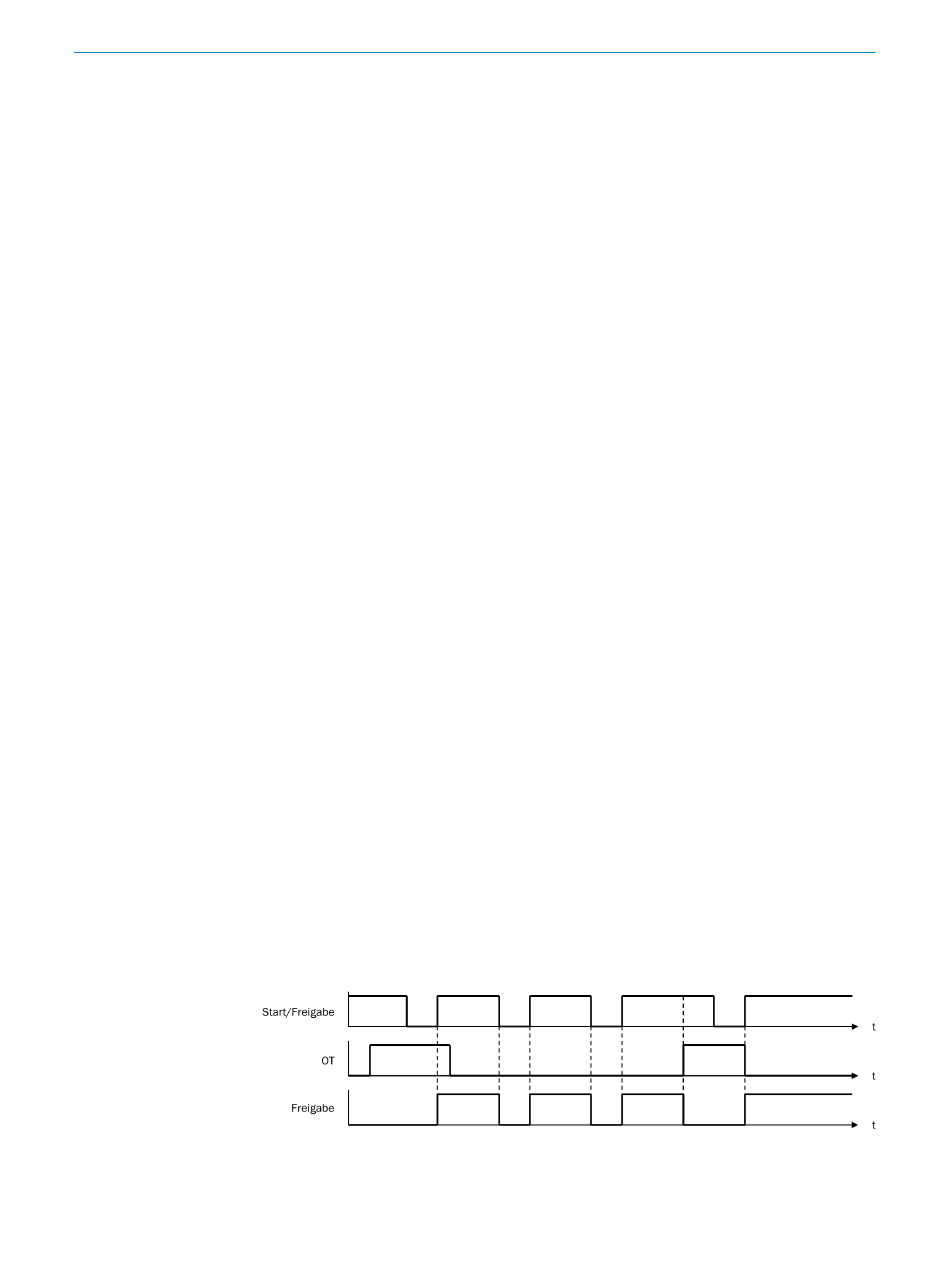

Abbildung 185: Ablauf-/Timingdiagramm für den Funktionsbaustein Presse Einzelhub bei Konfi‐
guration von Start/Freigabe auf Start und statische Freigabe (Schrittbetrieb)
