Produktübersicht
3.3
Status-LEDs
Das Control Panel verfügt über sechs Status-LEDs. Sie befinden sich auf der Rückseite im
Anschlussbereich des Panels (siehe Abb. 8).

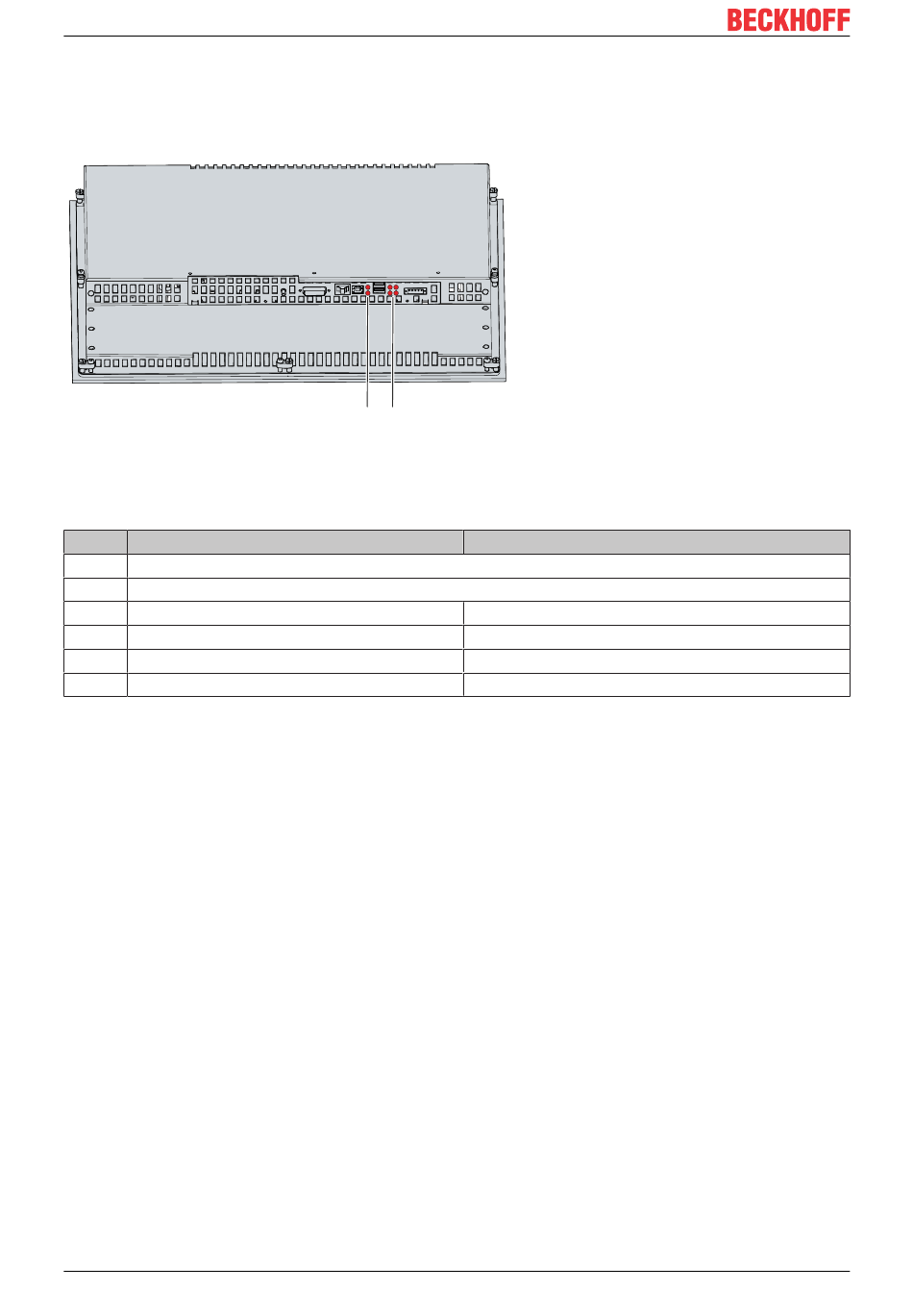

Abb. 8: CP69xx_Status-LEDs
Die LEDs haben die folgenden Bedeutungen:
Tab. 7: LED-Funktionen
LED
Bezeichnung
1
Ohne Funktion
2
Ohne Funktion
3
USB 1
4
USB 2
5
Power Good
6
24 V in
14
Bedeutung
USB 1-Schnittstelle in Betrieb
USB 2-Schnittstelle in Betrieb
Eingangsspannung in Ordnung
Spannungsversorgung hergestellt
Version: 3.5
CP69xx
