Montageanweisung – nur für Fachpersonal

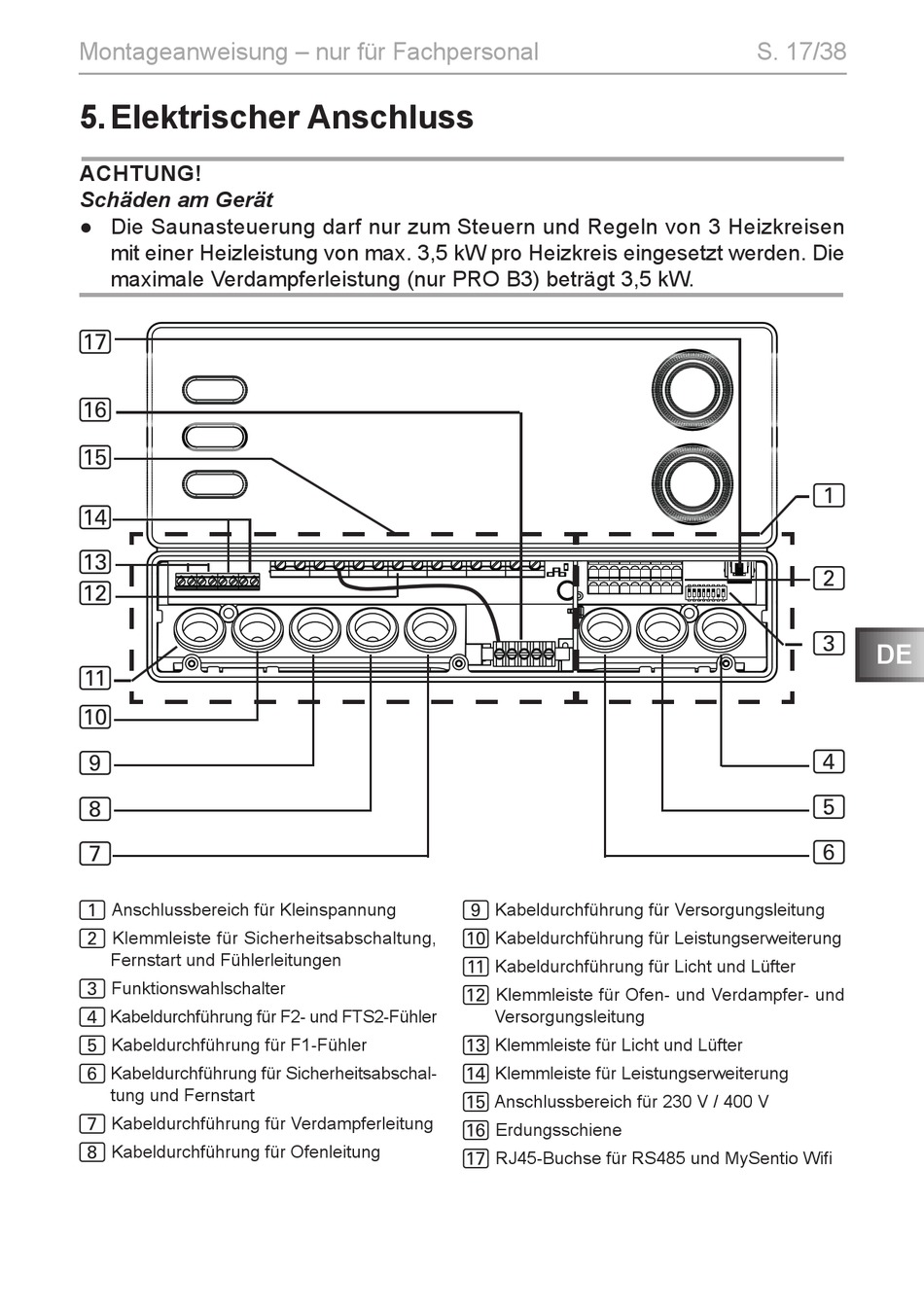

5. Elektrischer Anschluss

ACHTUNG!
Schäden am Gerät
● Die Saunasteuerung darf nur zum Steuern und Regeln von 3 Heizkreisen
mit einer Heizleistung von max. 3,5 kW pro Heizkreis eingesetzt werden. Die
maximale Verdampferleistung (nur PRO B3) beträgt 3,5 kW.
h
g
f
e
d
c
b
a
9
8
7
Anschlussbereich für Kleinspannung
1
Klemmleiste für Sicherheitsabschaltung,
2
Fernstart und Fühlerleitungen
Funktionswahlschalter
3
Kabeldurchführung für F2- und FTS2-Fühler
4
Kabeldurchführung für F1-Fühler
5
Kabeldurchführung für Sicherheitsabschal-
6
tung und Fernstart
Kabeldurchführung für Verdampferleitung
7
Kabeldurchführung für Ofenleitung
8
Kabeldurchführung für Versorgungsleitung
9
Kabeldurchführung für Leistungserweiterung
a
Kabeldurchführung für Licht und Lüfter
b
Klemmleiste für Ofen- und Verdampfer- und
c
Versorgungsleitung
Klemmleiste für Licht und Lüfter
d
Klemmleiste für Leistungserweiterung
e
Anschlussbereich für 230 V / 400 V
f
Erdungsschiene
g
RJ45-Buchse für RS485 und MySentio Wifi
h
S. 17/38
1
2
3
DE
4
5
6
