Monteringsanvisning endast för fackpersonal

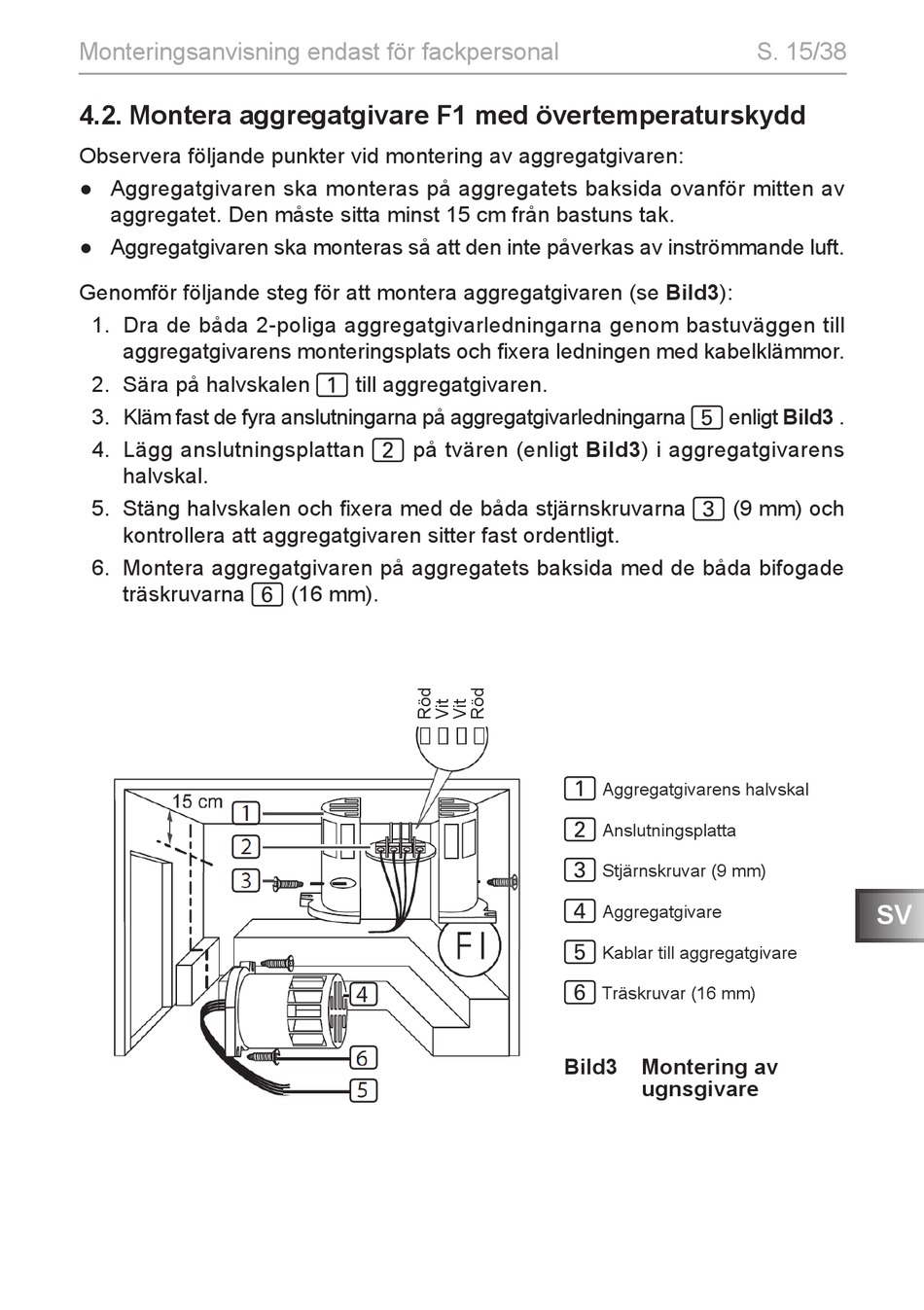

4.2. Montera aggregatgivare F1 med övertemperaturskydd
Observera följande punkter vid montering av aggregatgivaren:
● Aggregatgivaren ska monteras på aggregatets baksida ovanför mitten av
aggregatet. Den måste sitta minst 15 cm från bastuns tak.
● Aggregatgivaren ska monteras så att den inte påverkas av inströmmande luft.
Genomför följande steg för att montera aggregatgivaren (se Bild3):
1. Dra de båda 2-poliga aggregatgivarledningarna genom bastuväggen till
aggregatgivarens monteringsplats och fixera ledningen med kabelklämmor.
2. Sära på halvskalen
3. Kläm fast de fyra anslutningarna på aggregatgivarledningarna
4. Lägg anslutningsplattan
halvskal.
5. Stäng halvskalen och fixera med de båda stjärnskruvarna
kontrollera att aggregatgivaren sitter fast ordentligt.
6. Montera aggregatgivaren på aggregatets baksida med de båda bifogade
träskruvarna
6
till aggregatgivaren.
1
på tvären (enligt Bild3) i aggregatgivarens
2
(16 mm).
enligt Bild3 .
5
(9 mm) och
3
1
Aggregatgivarens halvskal
2
Anslutningsplatta
3
Stjärnskruvar (9 mm)
4
Aggregatgivare
5
Kablar till aggregatgivare
6
Träskruvar (16 mm)
Bild3 Montering av
ugnsgivare
S. 15/38
SV
