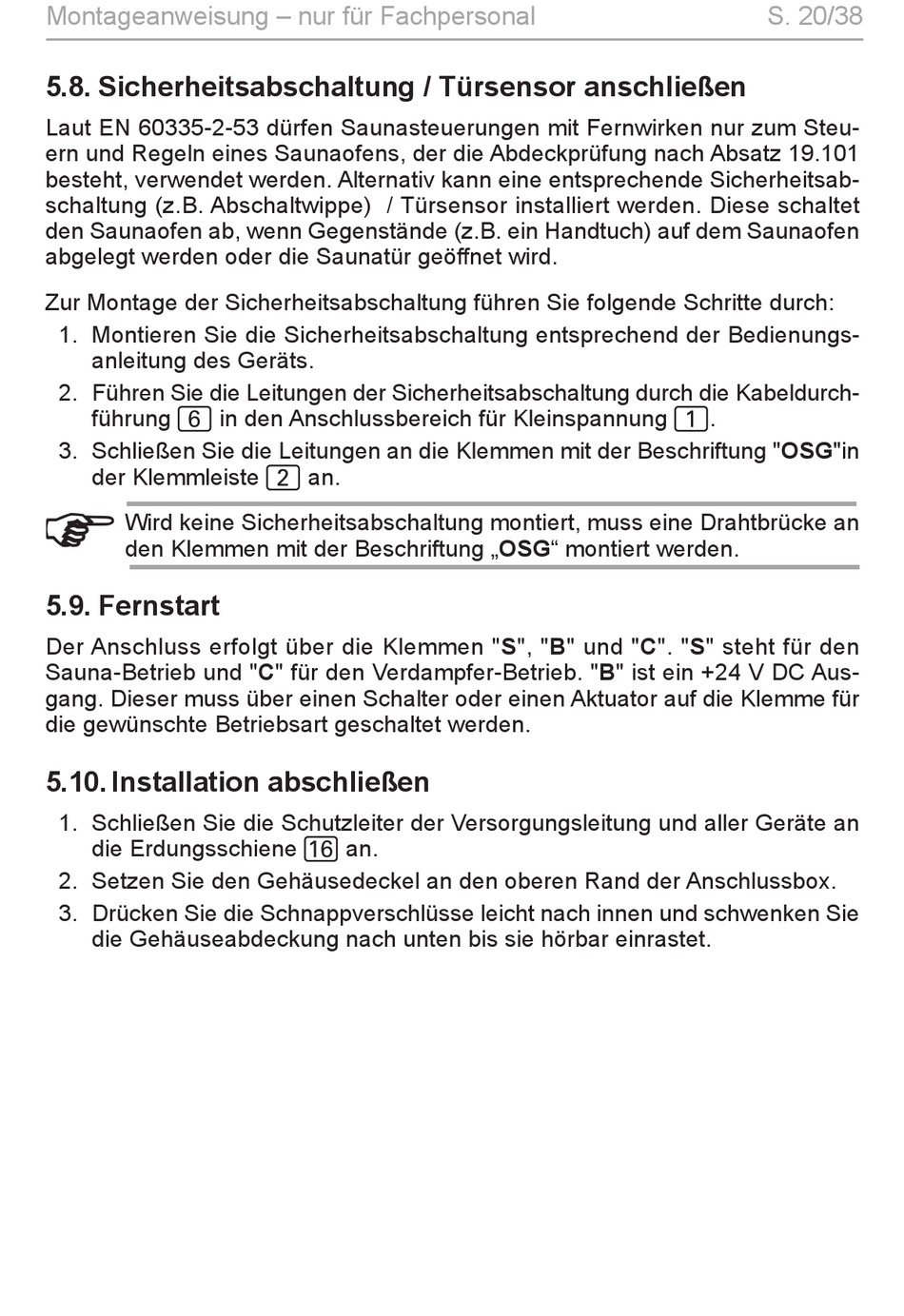

Montageanweisung – nur für Fachpersonal
5.8. Sicherheitsabschaltung / Türsensor anschließen
Laut EN 60335-2-53 dürfen Saunasteuerungen mit Fernwirken nur zum Steu-
ern und Regeln eines Saunaofens, der die Abdeckprüfung nach Absatz 19.101
besteht, verwendet werden. Alternativ kann eine entsprechende Sicherheitsab-
schaltung (z.B. Abschaltwippe) / Türsensor installiert werden. Diese schaltet
den Saunaofen ab, wenn Gegenstände (z.B. ein Handtuch) auf dem Saunaofen
abgelegt werden oder die Saunatür geöffnet wird.
Zur Montage der Sicherheitsabschaltung führen Sie folgende Schritte durch:
1. Montieren Sie die Sicherheitsabschaltung entsprechend der Bedienungs-
anleitung des Geräts.
2. Führen Sie die Leitungen der Sicherheitsabschaltung durch die Kabeldurch-
führung
6
3. Schließen Sie die Leitungen an die Klemmen mit der Beschriftung "OSG"in
der Klemmleiste
Wird keine Sicherheitsabschaltung montiert, muss eine Drahtbrücke an
den Klemmen mit der Beschriftung „OSG" montiert werden.

5.9. Fernstart

Der Anschluss erfolgt über die Klemmen "S", "B" und "C". "S" steht für den
Sauna-Betrieb und "C" für den Verdampfer-Betrieb. "B" ist ein +24 V DC Aus-
gang. Dieser muss über einen Schalter oder einen Aktuator auf die Klemme für
die gewünschte Betriebsart geschaltet werden.
5.10. Installation abschließen
1. Schließen Sie die Schutzleiter der Versorgungsleitung und aller Geräte an
die Erdungsschiene
2. Setzen Sie den Gehäusedeckel an den oberen Rand der Anschlussbox.
3. Drücken Sie die Schnappverschlüsse leicht nach innen und schwenken Sie
die Gehäuseabdeckung nach unten bis sie hörbar einrastet.
in den Anschlussbereich für Kleinspannung
an.
2
an.
g
S. 20/38
.
1
