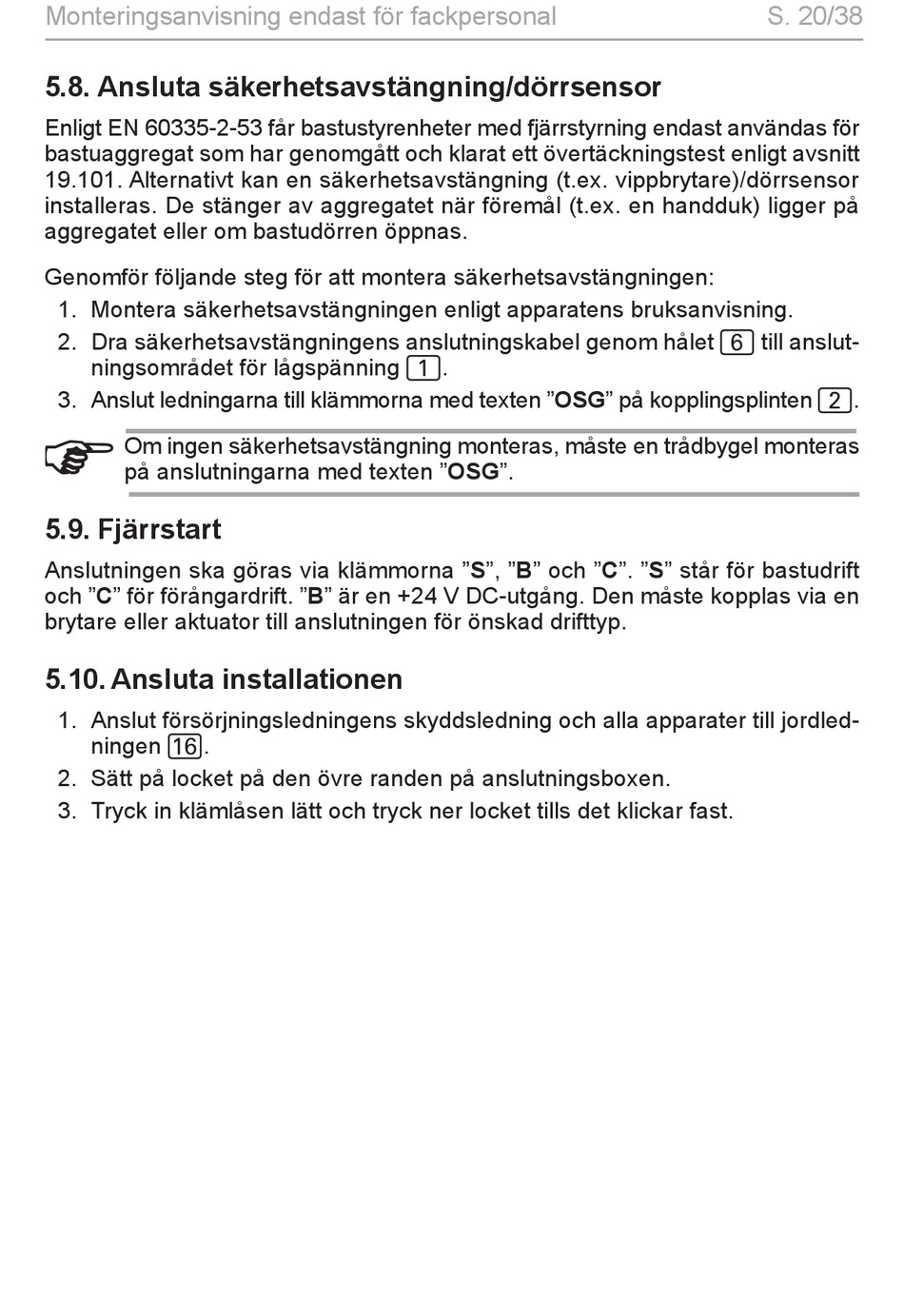

Monteringsanvisning endast för fackpersonal
5.8. Ansluta säkerhetsavstängning/dörrsensor
Enligt EN 60335-2-53 får bastustyrenheter med fjärrstyrning endast användas för
bastuaggregat som har genomgått och klarat ett övertäckningstest enligt avsnitt
19.101. Alternativt kan en säkerhetsavstängning (t.ex. vippbrytare)/dörrsensor
installeras. De stänger av aggregatet när föremål (t.ex. en handduk) ligger på
aggregatet eller om bastudörren öppnas.
Genomför följande steg för att montera säkerhetsavstängningen:
1. Montera säkerhetsavstängningen enligt apparatens bruksanvisning.
2. Dra säkerhetsavstängningens anslutningskabel genom hålet
ningsområdet för lågspänning
3. Anslut ledningarna till klämmorna med texten "OSG" på kopplingsplinten
Om ingen säkerhetsavstängning monteras, måste en trådbygel monteras
på anslutningarna med texten "OSG".
5.9. Fjärrstart
Anslutningen ska göras via klämmorna "S", "B" och "C". "S" står för bastudrift
och "C" för förångardrift. "B" är en +24 V DC-utgång. Den måste kopplas via en
brytare eller aktuator till anslutningen för önskad drifttyp.

5.10. Ansluta installationen

1. Anslut försörjningsledningens skyddsledning och alla apparater till jordled-
ningen .
g
2. Sätt på locket på den övre randen på anslutningsboxen.
3. Tryck in klämlåsen lätt och tryck ner locket tills det klickar fast.
.
1
S. 20/38
till anslut-
6
.
2
