Monteringsanvisning endast för fackpersonal

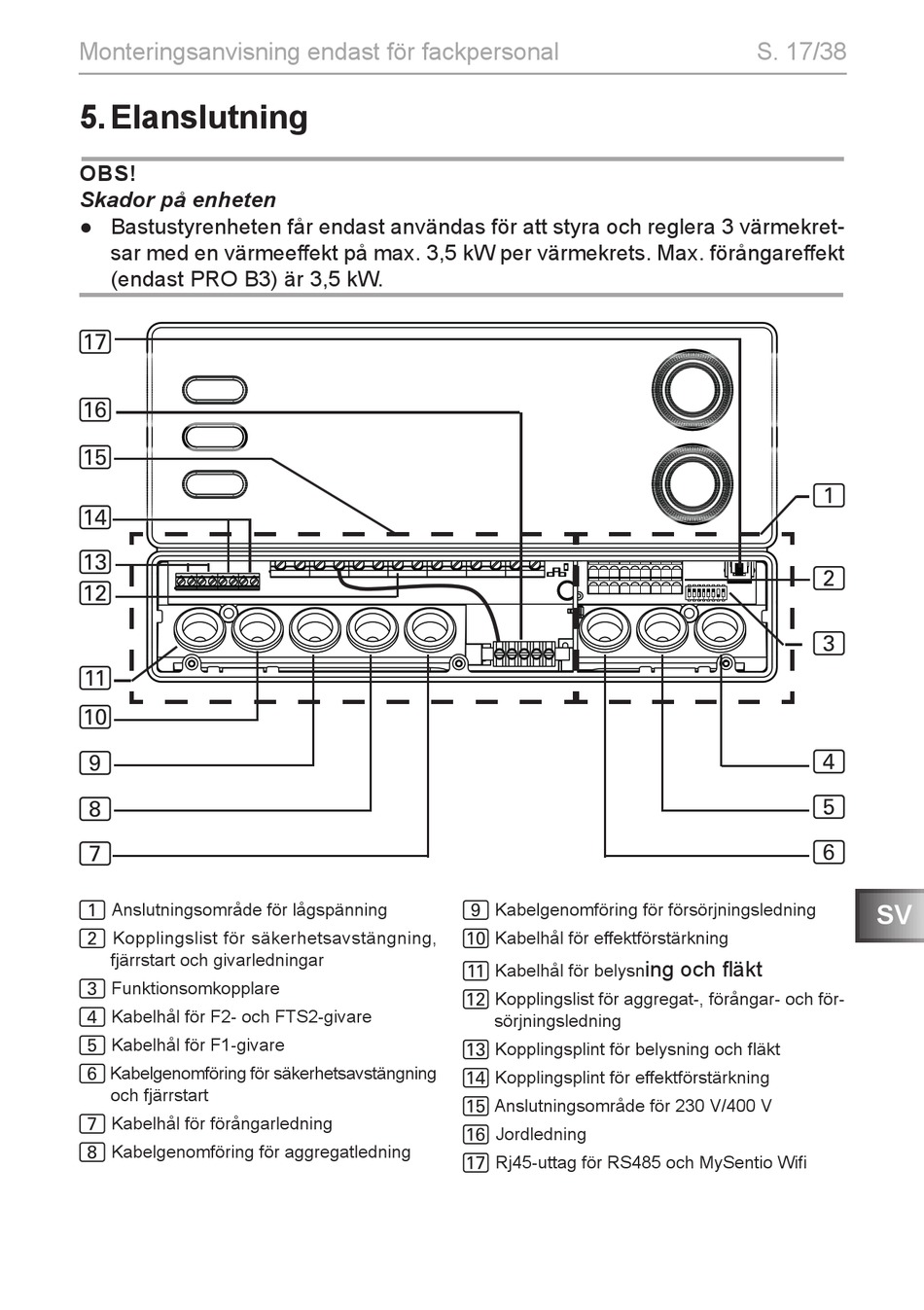

5. Elanslutning

OBS!
Skador på enheten
● Bastustyrenheten får endast användas för att styra och reglera 3 värmekret-
sar med en värmeeffekt på max. 3,5 kW per värmekrets. Max. förångareffekt
(endast PRO B3) är 3,5 kW.
h
g
f
e
d
c
b
a
9
8
7
Anslutningsområde för lågspänning
1
Kopplingslist för säkerhetsavstängning,
2
fjärrstart och givarledningar
Funktionsomkopplare
3
Kabelhål för F2- och FTS2-givare
4
Kabelhål för F1-givare
5
Kabelgenomföring för säkerhetsavstängning
6
och fjärrstart
Kabelhål för förångarledning
7
Kabelgenomföring för aggregatledning
8
Kabelgenomföring för försörjningsledning
9
Kabelhål för effektförstärkning
a
Kabelhål för belysn
b
Kopplingslist för aggregat-, förångar- och för-
c
sörjningsledning
Kopplingsplint för belysning och fläkt
d
Kopplingsplint för effektförstärkning
e
Anslutningsområde för 230 V/400 V
f
Jordledning
g
Rj45-uttag för RS485 och MySentio Wifi
h
S. 17/38
1
2
3
4
5
6
ing och fläkt
