Montageanweisung – nur für Fachpersonal

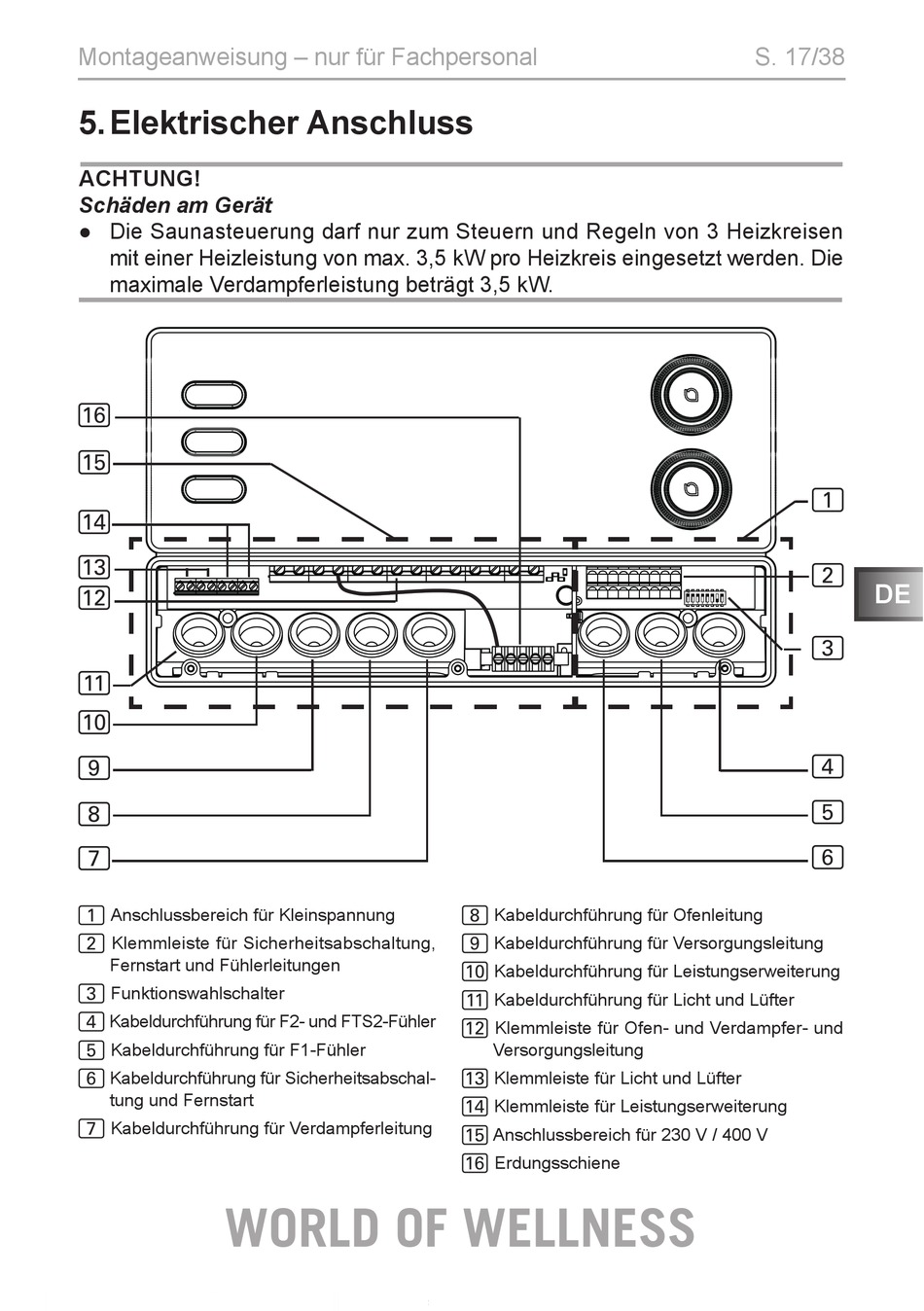

5. Elektrischer Anschluss

ACHTUNG!
Schäden am Gerät
● Die Saunasteuerung darf nur zum Steuern und Regeln von 3 Heizkreisen
mit einer Heizleistung von max. 3,5 kW pro Heizkreis eingesetzt werden. Die
maximale Verdampferleistung beträgt 3,5 kW.
g
f
e
d
c
b
a
9
8
7
1
Anschlussbereich für Kleinspannung
2
Klemmleiste für Sicherheitsabschaltung,
Fernstart und Fühlerleitungen
3
Funktionswahlschalter
4
Kabeldurchführung für F2- und FTS2-Fühler
5
Kabeldurchführung für F1-Fühler
6
Kabeldurchführung für Sicherheitsabschal-
tung und Fernstart
7
Kabeldurchführung für Verdampferleitung
WORLD OF WELLNESS
8
Kabeldurchführung für Ofenleitung
9
Kabeldurchführung für Versorgungsleitung
a
Kabeldurchführung für Leistungserweiterung
b
Kabeldurchführung für Licht und Lüfter
c
Klemmleiste für Ofen- und Verdampfer- und
Versorgungsleitung
d
Klemmleiste für Licht und Lüfter
e
Klemmleiste für Leistungserweiterung
f
Anschlussbereich für 230 V / 400 V
g
Erdungsschiene
S. 17/38
1
2
DE
3
4
5
6
