Montageanweisung – nur für Fachpersonal

5. Elektrischer Anschluss

ACHTUNG!
Schäden am Gerät
Die Saunasteuerung darf nur zum Steuern und Regeln von 3 Heizkreisen
mit einer Heizleistung von max. 3,5 kW pro Heizkreis eingesetzt werden. Die
maximale Verdampferleistung beträgt 3,5 kW. Die maximale Leistung des
Zusatzausgangs beträgt 3,5 kW.

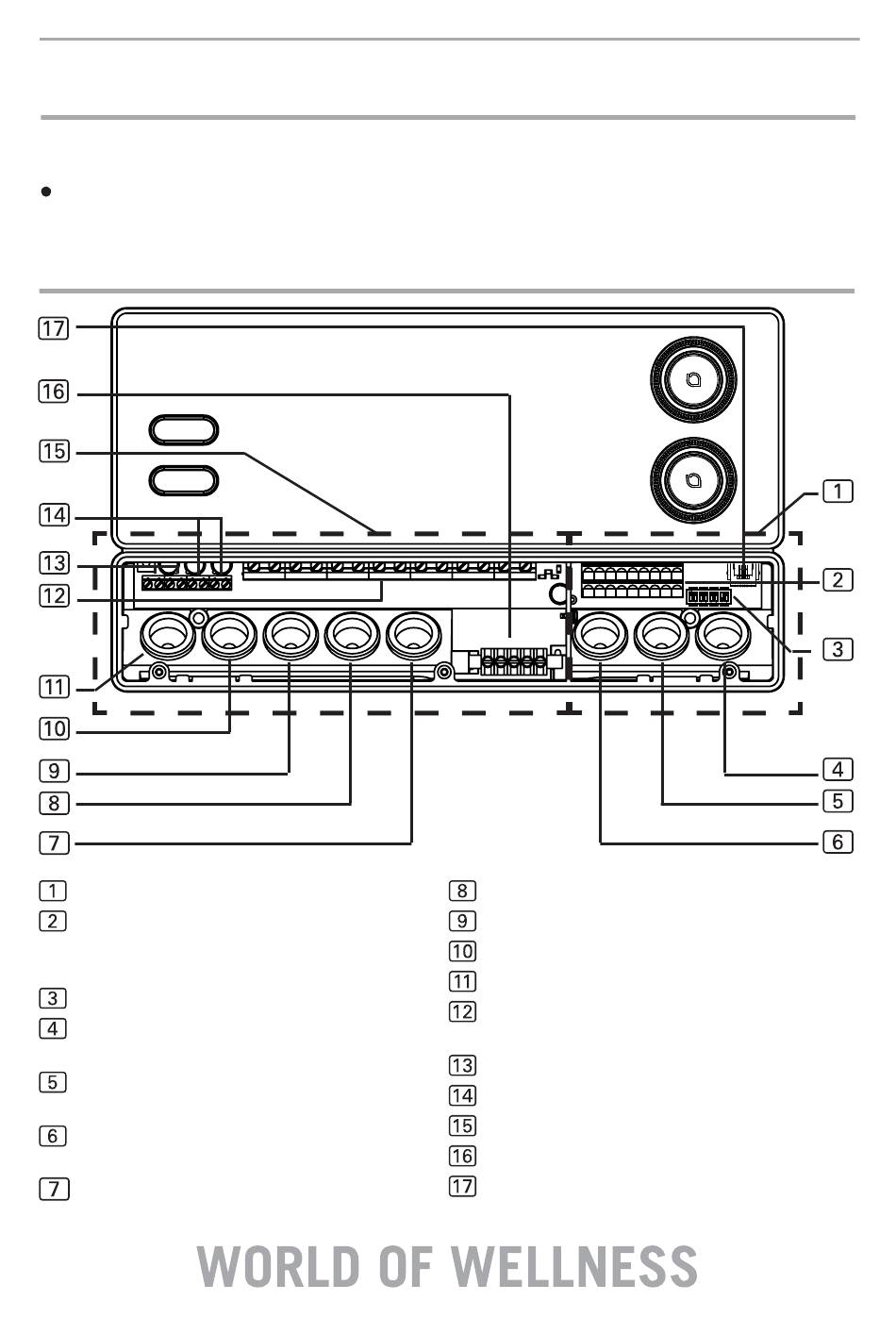

Anschlussbereich für Kleinspannung
Klemmleiste für Sicherheitsabschaltung,
Fernstart, Statusausgang und Fühlerlei-
tungen
Funktionswahlschalter
Kabeldurchführung für F2-, FTS2- und
Folien-Fühler
Kabeldurchführung für F1-Fühler und Sta-
tusausgang
Kabeldurchführung für Sicherheitsabschal-
tung und Fernstart
Kabeldurchführung für Verdampferleitung
und Zusatzausgang
Kabeldurchführung für Ofenleitung
Kabeldurchführung für Versorgungsleitung
Kabeldurchführung für Leistungserweiterung
Kabeldurchführung für Licht und Lüfter
Klemmleiste für Ofen-, Verdampfer-, Versor-
gungsleitung und Zusatzgerät
Klemmleiste für Licht und Lüfter
Klemmleiste für Leistungserweiterung
Anschlussbereich für 230 V / 400 V
Erdungsschiene
RJ45-Buchse für RS-485 und pronet
