Montageanweisung – nur für Fachpersonal

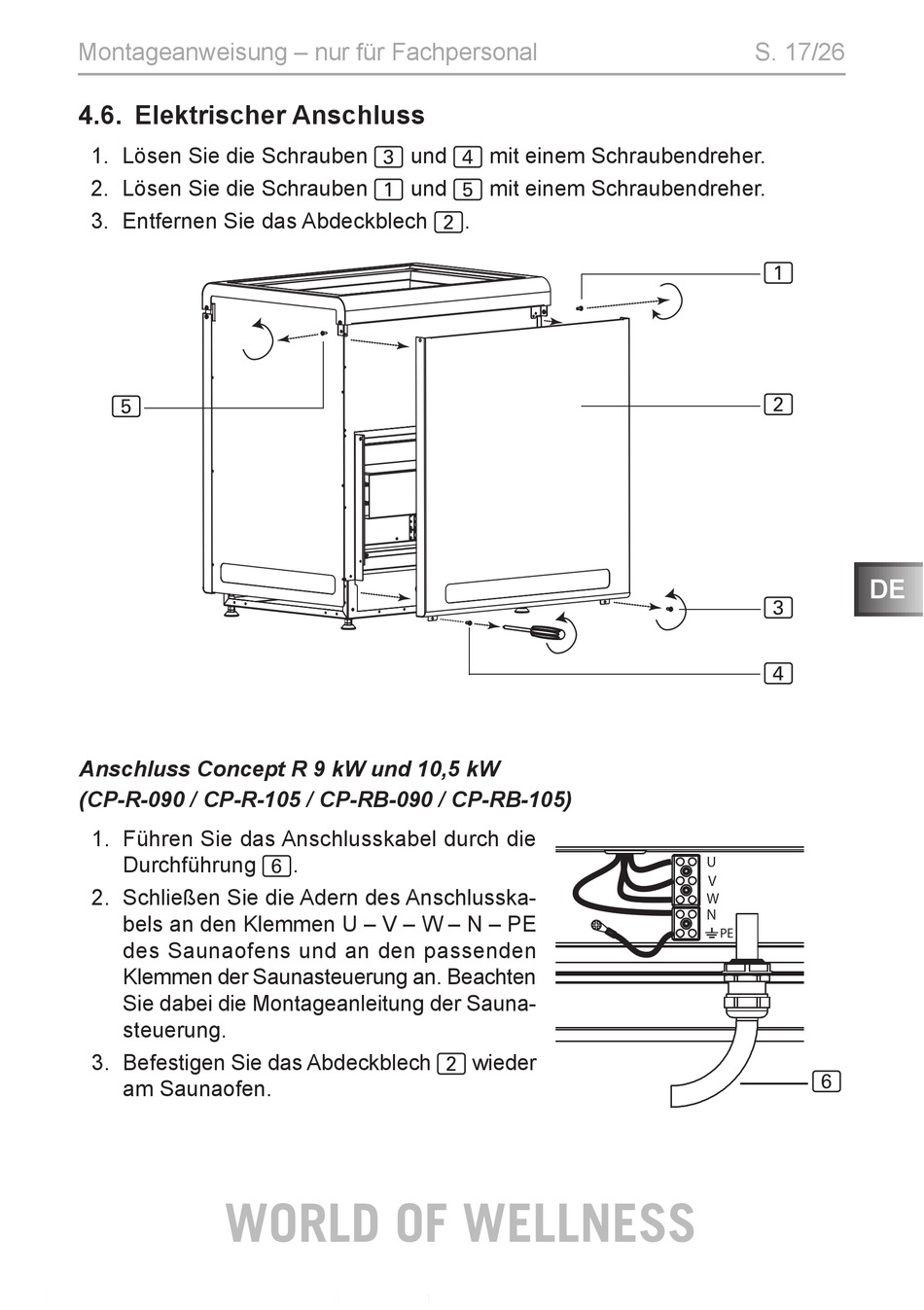

4.6. Elektrischer Anschluss

1. Lösen Sie die Schrauben 3 und 4 mit einem Schraubendreher.
2. Lösen Sie die Schrauben 1 und 5 mit einem Schraubendreher.
3. Entfernen Sie das Abdeckblech 2.
5
Anschluss Concept R 9 kW und 10,5 kW
(CP-R-090 / CP-R-105 / CP-RB-090 / CP-RB-105)
1. Führen Sie das Anschlusskabel durch die
Durchführung 6.
2. Schließen Sie die Adern des Anschlusska-
bels an den Klemmen U – V – W – N – PE
des Saunaofens und an den passenden
Klemmen der Saunasteuerung an. Beachten
Sie dabei die Montageanleitung der Sauna-
steuerung.
3. Befestigen Sie das Abdeckblech 2 wieder
am Saunaofen.
WORLD OF WELLNESS
S. 17/26
1
2
DE
3
4
U
V
W
N
PE
6
