Instructions de montage uniquement pour le personnel spécialisé

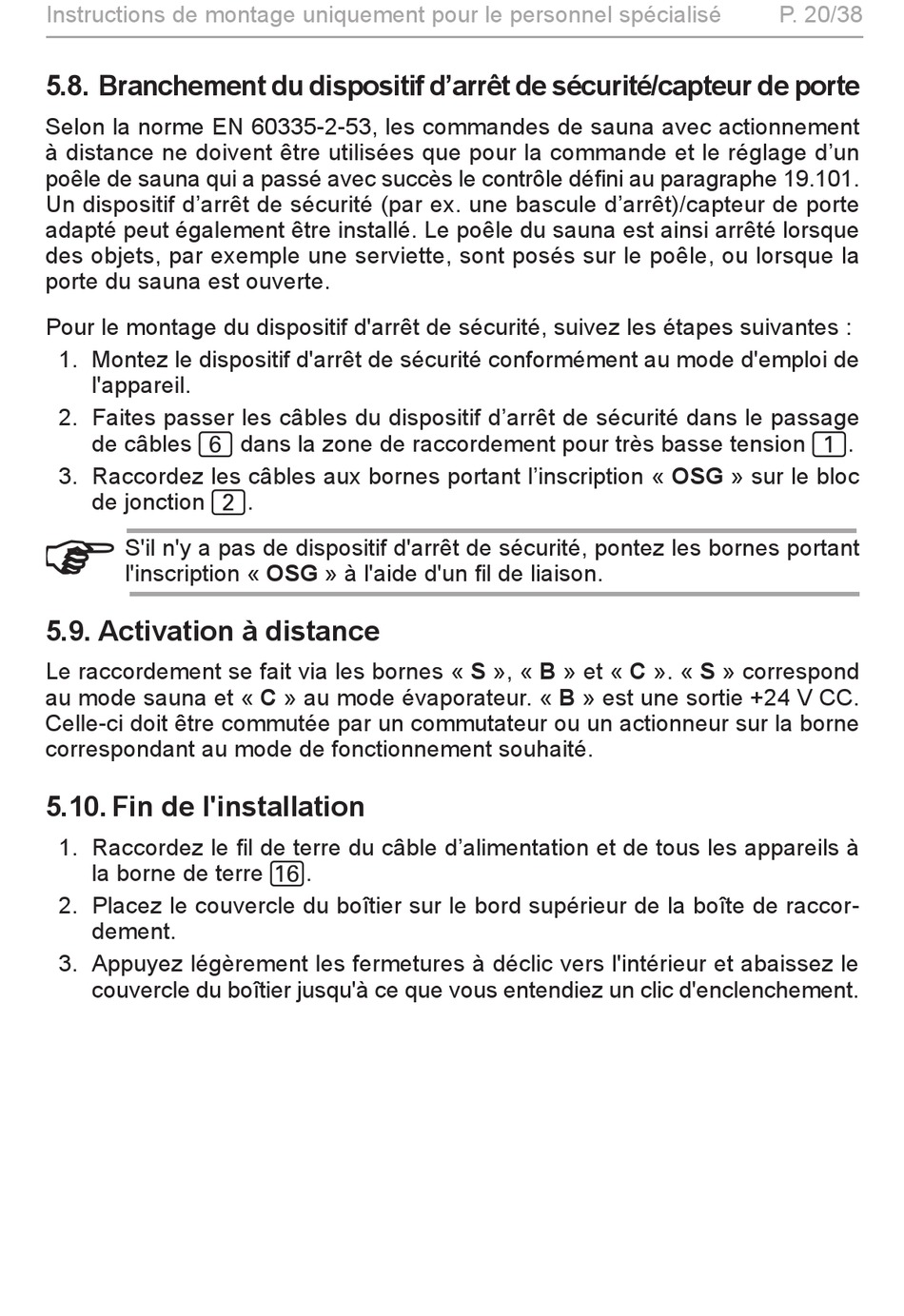

5.8. Branchement du dispositif d'arrêt de sécurité/capteur de porte
Selon la norme EN 60335-2-53, les commandes de sauna avec actionnement
à distance ne doivent être utilisées que pour la commande et le réglage d'un
poêle de sauna qui a passé avec succès le contrôle défini au paragraphe 19.101.
Un dispositif d'arrêt de sécurité (par ex. une bascule d'arrêt)/capteur de porte
adapté peut également être installé. Le poêle du sauna est ainsi arrêté lorsque
des objets, par exemple une serviette, sont posés sur le poêle, ou lorsque la
porte du sauna est ouverte.
Pour le montage du dispositif d'arrêt de sécurité, suivez les étapes suivantes :
1. Montez le dispositif d'arrêt de sécurité conformément au mode d'emploi de
l'appareil.
2. Faites passer les câbles du dispositif d'arrêt de sécurité dans le passage
de câbles
6
3. Raccordez les câbles aux bornes portant l'inscription « OSG » sur le bloc
de jonction
2
S'il n'y a pas de dispositif d'arrêt de sécurité, pontez les bornes portant
l'inscription « OSG » à l'aide d'un fil de liaison.
5.9. Activation à distance
Le raccordement se fait via les bornes « S », « B » et « C ». « S » correspond
au mode sauna et « C » au mode évaporateur. « B » est une sortie +24 V CC.
Celle-ci doit être commutée par un commutateur ou un actionneur sur la borne
correspondant au mode de fonctionnement souhaité.

5.10. Fin de l'installation

1. Raccordez le fil de terre du câble d'alimentation et de tous les appareils à
la borne de terre
2. Placez le couvercle du boîtier sur le bord supérieur de la boîte de raccor-
dement.
3. Appuyez légèrement les fermetures à déclic vers l'intérieur et abaissez le
couvercle du boîtier jusqu'à ce que vous entendiez un clic d'enclenchement.
dans la zone de raccordement pour très basse tension
.
.
g
P. 20/38
.
1
