Instructions de montage uniquement pour le personnel spécialisé

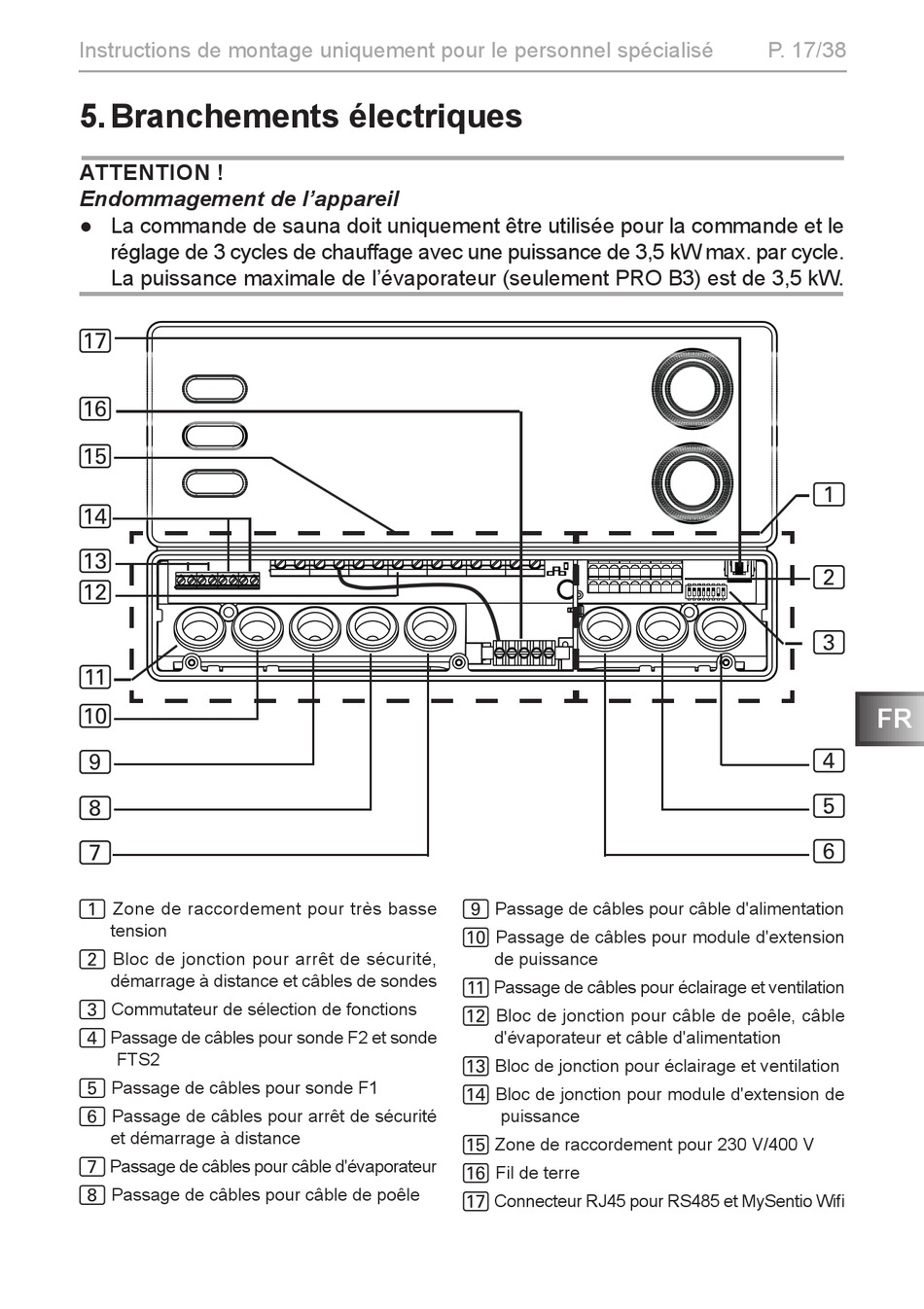

5. Branchements électriques
ATTENTION !
Endommagement de l'appareil
● La commande de sauna doit uniquement être utilisée pour la commande et le
réglage de 3 cycles de chauffage avec une puissance de 3,5 kW max. par cycle.
La puissance maximale de l'évaporateur (seulement PRO B3) est de 3,5 kW.
h
g
f
e
d
c
b
a
9
8
7
Zone de raccordement pour très basse
1
tension
Bloc de jonction pour arrêt de sécurité,
2
démarrage à distance et câbles de sondes
Commutateur de sélection de fonctions
3
Passage de câbles pour sonde F2 et sonde
4
FTS2
Passage de câbles pour sonde F1
5
Passage de câbles pour arrêt de sécurité
6
et démarrage à distance
Passage de câbles pour câble d'évaporateur
7
Passage de câbles pour câble de poêle
8
Passage de câbles pour câble d'alimentation
9
Passage de câbles pour module d'extension
a
de puissance
Passage de câbles pour éclairage et ventilation
b
Bloc de jonction pour câble de poêle, câble
c
d'évaporateur et câble d'alimentation
Bloc de jonction pour éclairage et ventilation
d
Bloc de jonction pour module d'extension de
e
puissance
Zone de raccordement pour 230 V/400 V
f
Fil de terre
g
Connecteur RJ45 pour RS485 et MySentio Wifi
h
P. 17/38
1
2
3
FR
4
5
6
