Istruzioni per il montaggio solo per personale specializzato

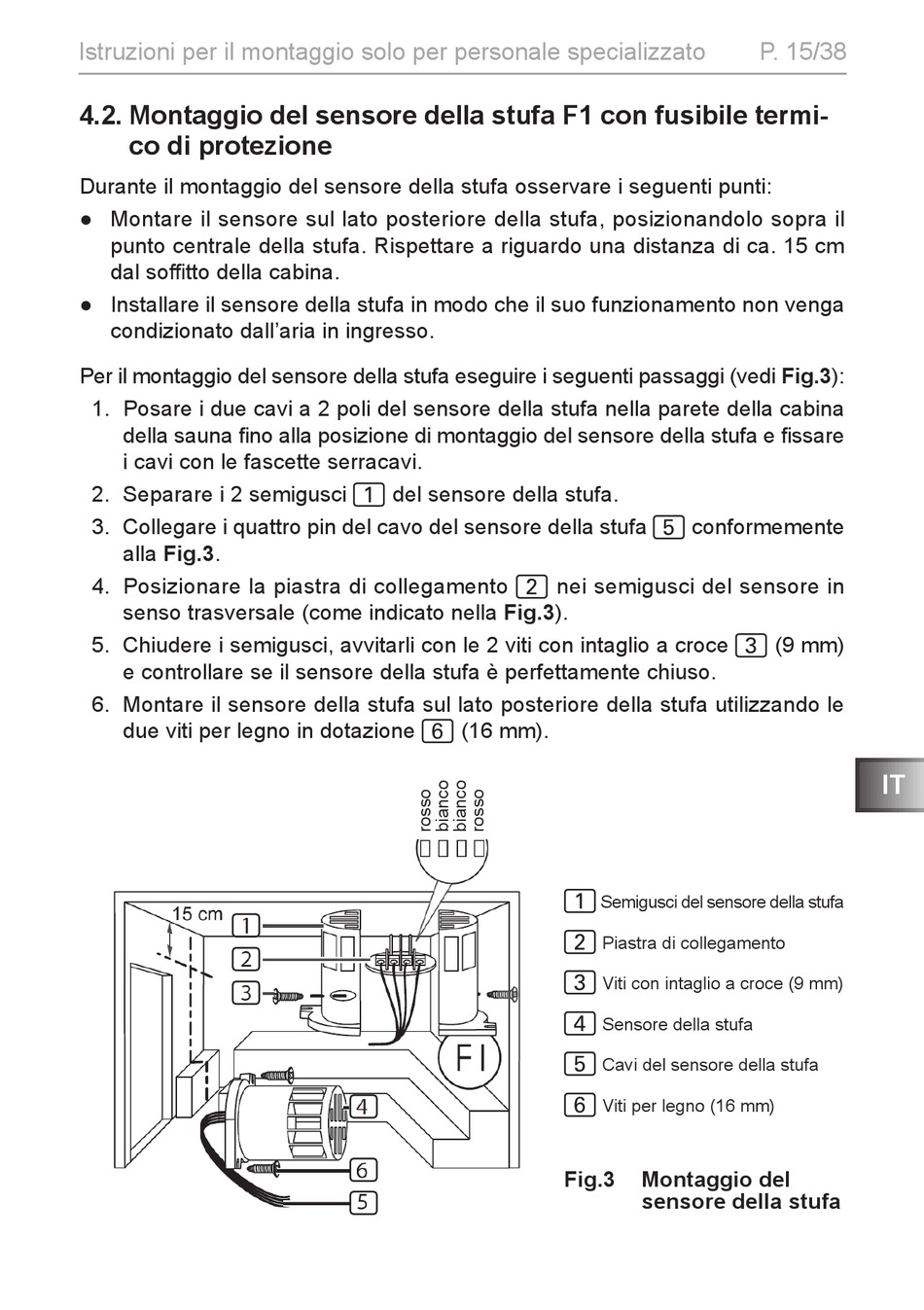

4.2. Montaggio del sensore della stufa F1 con fusibile termi-
co di protezione
Durante il montaggio del sensore della stufa osservare i seguenti punti:
● Montare il sensore sul lato posteriore della stufa, posizionandolo sopra il
punto centrale della stufa. Rispettare a riguardo una distanza di ca. 15 cm
dal soffitto della cabina.
● Installare il sensore della stufa in modo che il suo funzionamento non venga
condizionato dall'aria in ingresso.
Per il montaggio del sensore della stufa eseguire i seguenti passaggi (vedi Fig.3):
1. Posare i due cavi a 2 poli del sensore della stufa nella parete della cabina
della sauna fino alla posizione di montaggio del sensore della stufa e fissare
i cavi con le fascette serracavi.
2. Separare i 2 semigusci
3. Collegare i quattro pin del cavo del sensore della stufa
alla Fig.3.
4. Posizionare la piastra di collegamento
senso trasversale (come indicato nella Fig.3).
5. Chiudere i semigusci, avvitarli con le 2 viti con intaglio a croce
e controllare se il sensore della stufa è perfettamente chiuso.
6. Montare il sensore della stufa sul lato posteriore della stufa utilizzando le
due viti per legno in dotazione
del sensore della stufa.
1
2
(16 mm).
6
conformemente
5
nei semigusci del sensore in
1
Semigusci del sensore della stufa
2
Piastra di collegamento
3 Viti con intaglio a croce (9 mm)
4 Sensore della stufa
5
Cavi del sensore della stufa
6
Viti per legno (16 mm)
Fig.3 Montaggio del
sensore della stufa
P. 15/38
(9 mm)
3
IT
