Inbetriebnahme
5.2.12 Betriebsart HF-Touch
Freigabe des Prozesses für HF-Touch
Setup: „Zünden "HF-Touch" Mode"
Einzeln
Zur Freigabe den Brennertaster kurz drücken und
loslassen; Freigabe für 30s; Freigabe vor jeder
Schweißung; Info in Bedienoberfläche beachten
Dauerhaft
Zur Freigabe den Brennertaster kurz drücken und
loslassen; Freigabe für 30s und für 30s nach Ende der
letzten Schweißung; Info in Bedienoberfläche beachten
Ohne
Freigabe ist immer aktiv, insbesondere zum Arbeiten mit
Brennertaster
Brennern ohne Brennertaster geeignet
Ablauf der Betriebsart HF-Touch Punkten mit HF-Zündung:
Ablauf zum Zünden des Lichtbogens ohne Brennertaster
Elektrode auf Werkstück aufsetzen und positionieren
Das Gasventil wird geöffnet
Elektrode vom Werkstück abheben
Ab diesem Zeitpunkt beginnt die Gasvorströmzeit
Nach Ablauf der Gasvorströmzeit wird der Lichtbogen mit HF gezündet
Es fließt der Startstrom
Nach Ablauf der Startstromzeit wird in der Startstromslopezeit der Strom
auf den Schweißstrom geändert
Nach Ablauf der Punken-Schweißzeit wird der Strom über die
Endstromslopezeit auf den Endstrom-Wert geändert
Nach Ablauf der Endstromzeit erlischt der Lichtbogen
Das Schutzgas wird nach Ablauf der Gasnachströmzeit abgeschaltet
Brennertaster betätigen
Wird während der Punkten-Schweißzeit der Brennertaster betätigt, wird
der Schweißprozess sofort beendet

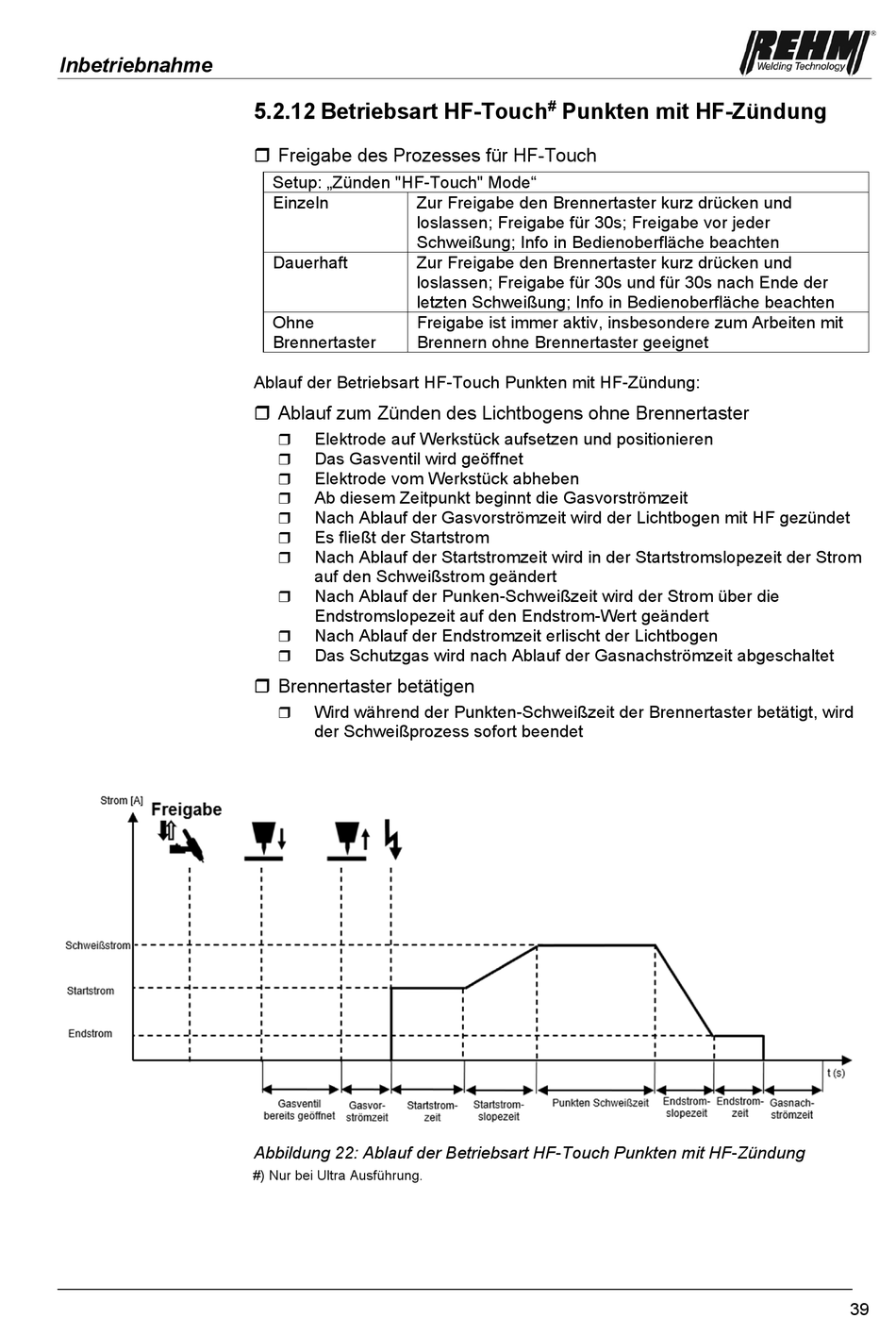

Abbildung 22: Ablauf der Betriebsart HF-Touch Punkten mit HF-Zündung
#) Nur bei Ultra Ausführung.
#
Punkten mit HF-Zündung
39
