Inbetriebnahme
#) Nur bei Ultra Ausführung.
5.2.4 Betriebsart HYPER.SPOT
Ablauf der Betriebsart HYPER.SPOT mit HF-Zündung:
1. Takt - Brennertaster drücken
Magnetventil für das Schutzgas wird geöffnet
Der Lichtbogen wird nach Ablauf der eingestellten Gasvorströmzeit
mittels Hochfrequenzzündung gezündet
Der Schweißstrom stellt sich sofort auf den vorgewählten Wert ein
Der Schweißstrom fließt mit dem für das Schweißen eingestellten Wert
Die HYPER.SPOT-Schweißzeit läuft
Nach Ablauf der HYPER.SPOT-Schweißzeit erlischt der Lichtbogen
Das Schutzgas wird nach Ablauf der Gasnachströmzeit abgeschaltet
2. Takt - Loslassen des Brennertasters
Durch Loslassen des Brennertasters während der HYPER.SPOT
Schweißzeit wird der Schweißprozess sofort beendet und das Schutzgas
nach Ablauf der Gasnachströmzeit abgeschaltet.

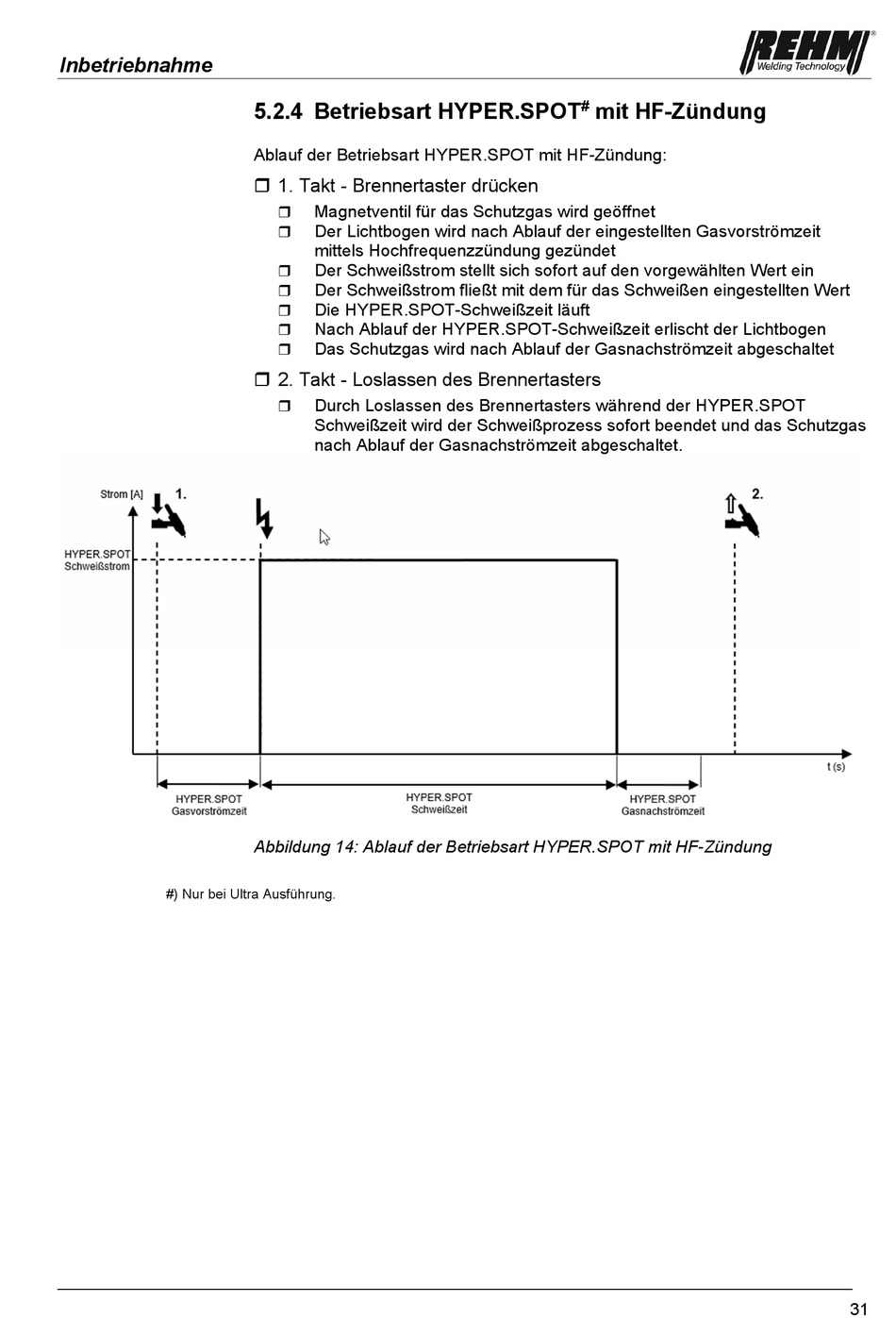

Abbildung 14: Ablauf der Betriebsart HYPER.SPOT mit HF-Zündung
#
mit HF-Zündung
31
