5.2.11 Betriebsart HF-Touch
Die Zündungsart HF-Touch ist insbesondere geeignet, um den Lichtbogen zu
zünden ohne dabei den Brennertaster zu betätigen. Das ist insbesondere dort von
Vorteil, wo der Lichtbogen an filigranen Bauteilen sehr exakt positioniert werden
muss.
#) Nur bei Ultra Ausführung.
Freigabe des Prozesses für HF-Touch
Setup: „Zünden "HF-Touch" Mode"
Einzeln
Dauerhaft
Ohne
Brennertaster
Ablauf zum Zünden des Lichtbogens ohne Brennertaster
Elektrode auf Werkstück aufsetzen und positionieren
Das Gasventil wird geöffnet
Elektrode vom Werkstück abheben
Ab diesem Zeitpunkt beginnt die Gasvorströmzeit
Nach Ablauf der Gasvorströmzeit wird der Lichtbogen mit HF gezündet
Es fließt der Startstrom
Nach Ablauf der Startstromzeit wird in der Startstromslopezeit der Strom
auf den Schweißstrom geändert
1. Takt - Brennertaster drücken
Der Schweißstrom wird innerhalb der Endstromslopezeit auf den
Endstrom verringert
Es fließt der Endstrom
2. Takt - Brennertaster loslassen
Der Lichtbogen erlischt
Das Schutzgas wird nach Ablauf der Gasnachströmzeit abgeschaltet

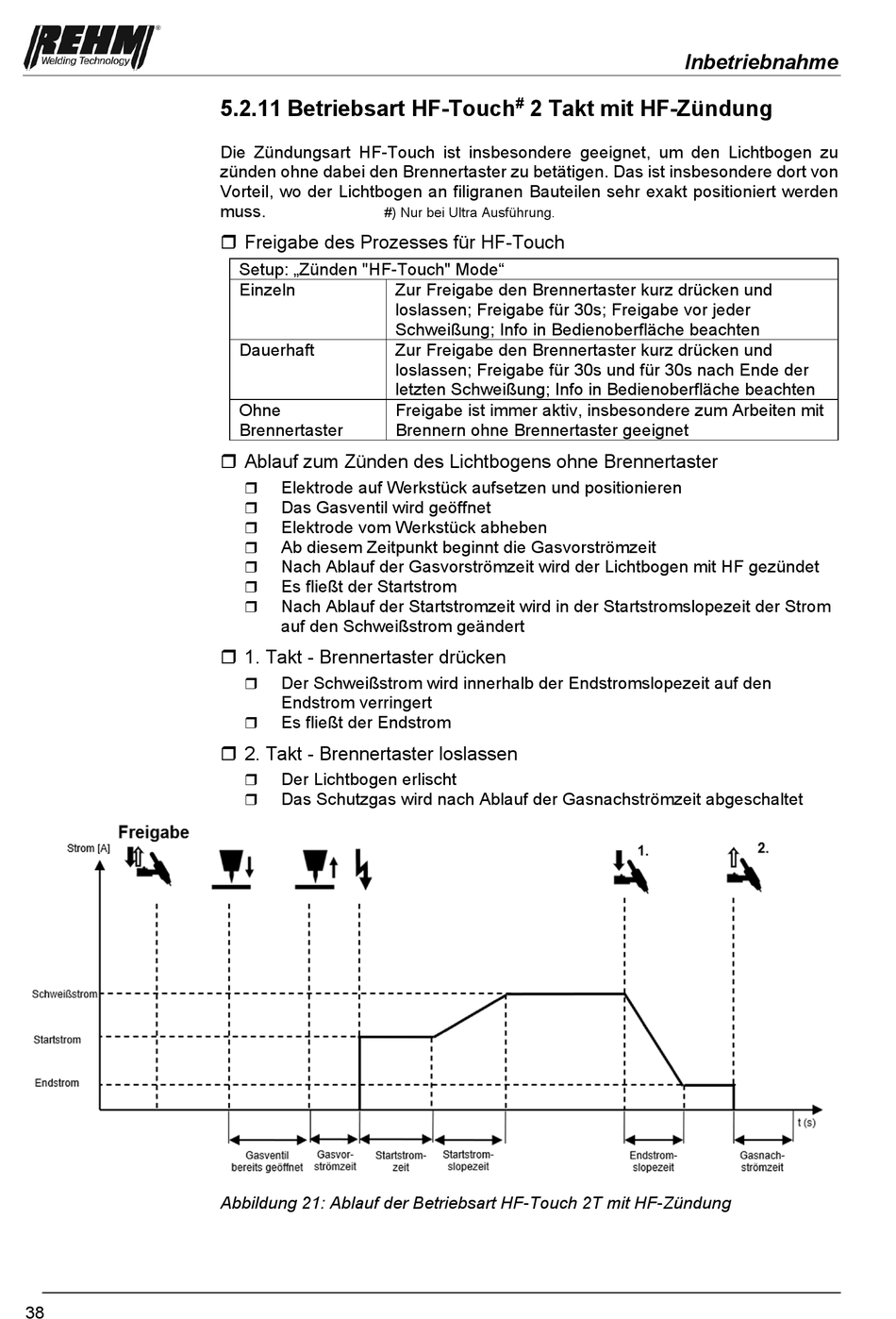

Abbildung 21: Ablauf der Betriebsart HF-Touch 2T mit HF-Zündung
#
2 Takt mit HF-Zündung
Zur Freigabe den Brennertaster kurz drücken und
loslassen; Freigabe für 30s; Freigabe vor jeder
Schweißung; Info in Bedienoberfläche beachten
Zur Freigabe den Brennertaster kurz drücken und
loslassen; Freigabe für 30s und für 30s nach Ende der
letzten Schweißung; Info in Bedienoberfläche beachten
Freigabe ist immer aktiv, insbesondere zum Arbeiten mit
Brennern ohne Brennertaster geeignet
