28
5.2.1 Betriebsart 2-Takt mit HF-Zündung
Ablauf der Betriebsart 2-Takt:
1. Takt - Brennertaster drücken
Magnetventil für das Schutzgas wird geöffnet
Der Lichtbogen wird nach Ablauf der eingestellten Gasvorströmzeit
mittels Hochfrequenzzündung gezündet
Der Schweißstrom stellt sich automatisch in der gewählten Anstiegszeit
ausgehend vom eingestellten Startstrom auf den vorgewählten Wert für
I1 ein
2. Takt - Brennertaster loslassen
Der Strom verringert sich über die eingestellte Endstrom Slopezeit auf
den vorgewählten Endstrom und wird für die eingestellte Endstromzeit
gehalten
Mit Ablauf der Endstromzeit erlischt der Lichtbogen automatisch
Das Schutzgas wird nach Ablauf der Gasnachströmzeit abgeschaltet

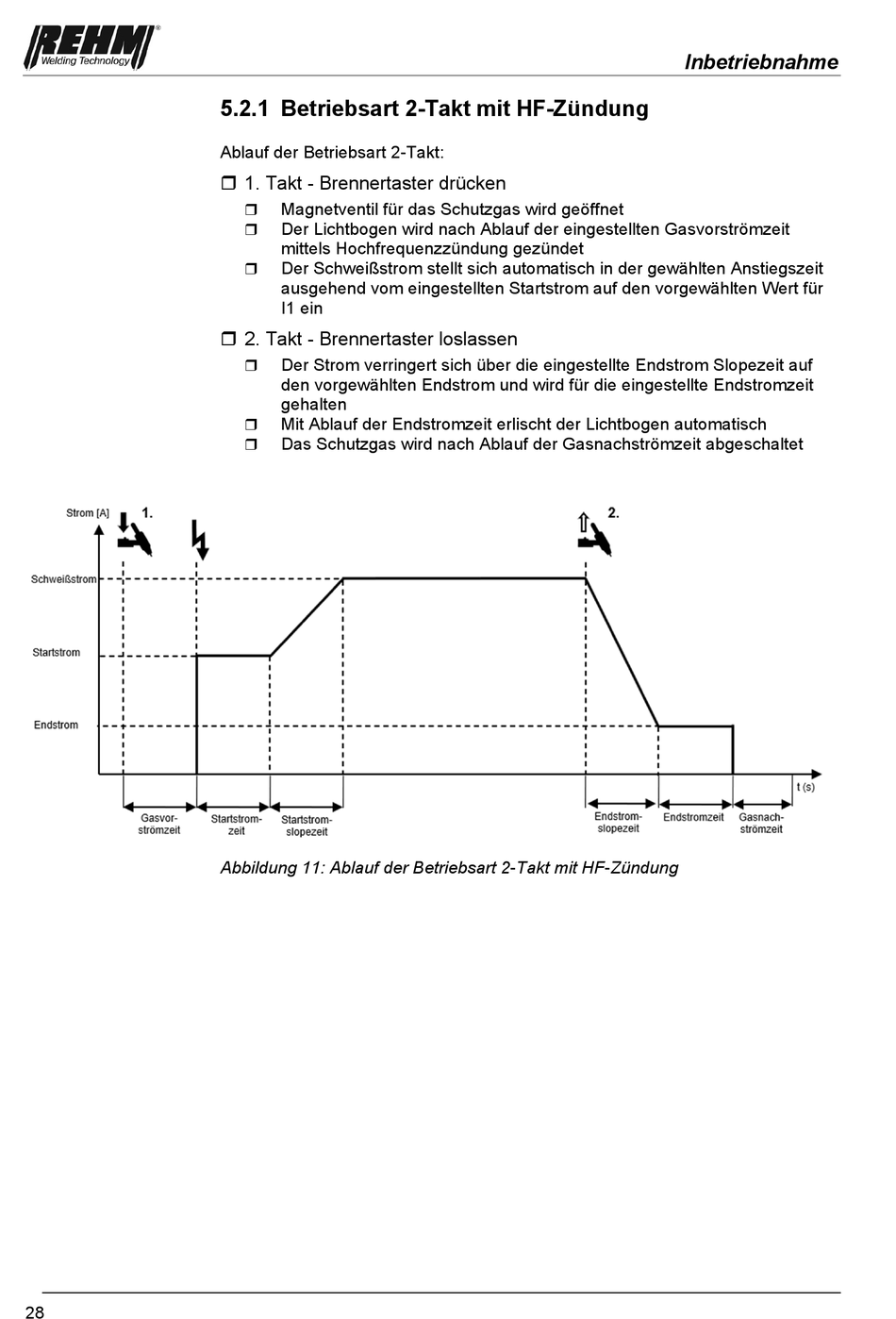

Abbildung 11: Ablauf der Betriebsart 2-Takt mit HF-Zündung
