1294-M017-1_B
D
Seite 27 von 64

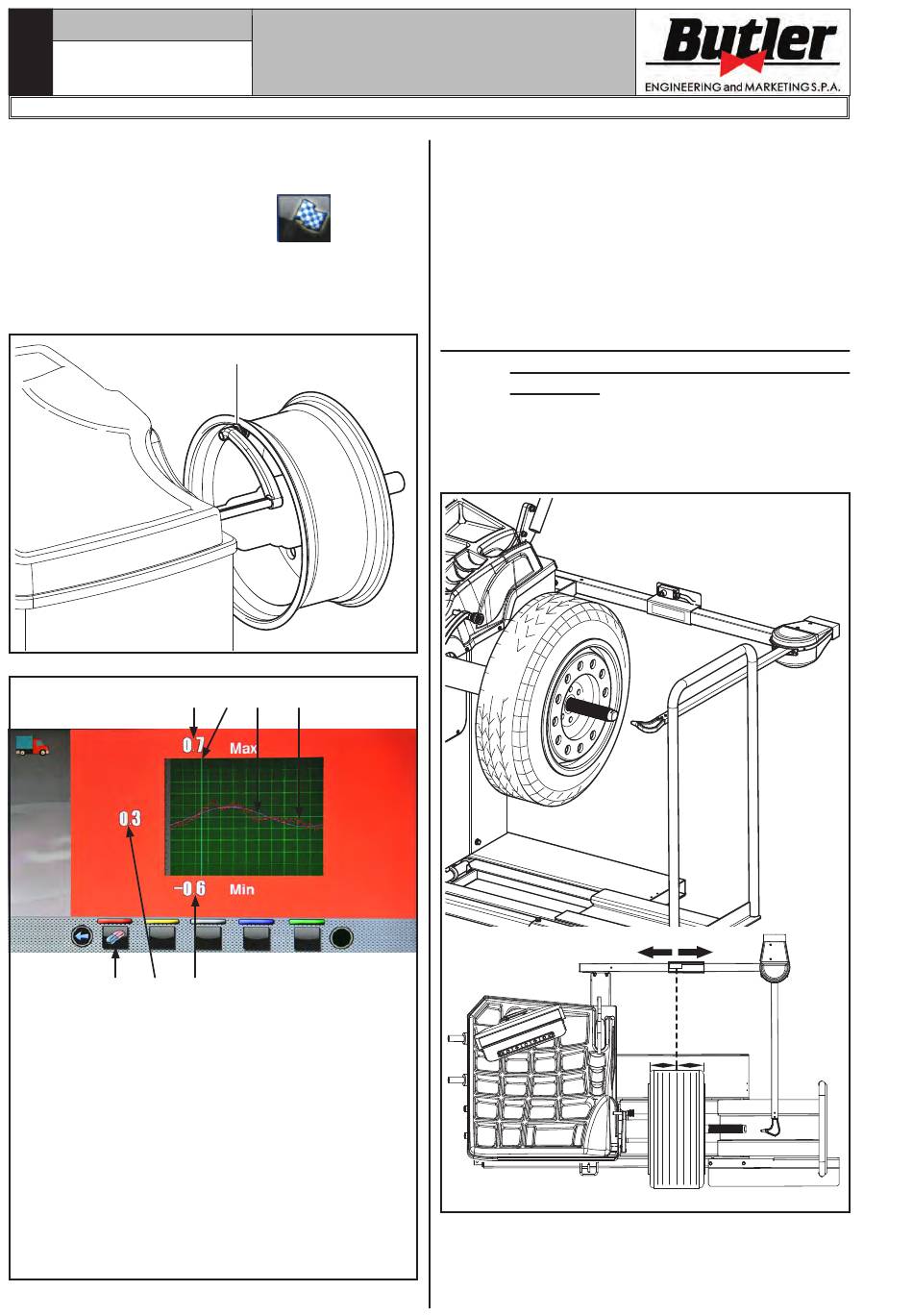

Die Greifzange des Abstand-Durchmesserstasters
(Abb. 41 Pkt. 1) auf der Innenseite der Felge brin-
gen, wie in Abb._41.
Drücken Sie die grüne Taste
Pkt. 1), um die Analyse der Felge beginnen.
Die Felge beginnt, mit geringer Geschwindigkeit (30
rpm) drehen, und am Ende erscheint die Unrund-
heitsdiagramm, wie in Abb._42.
4
7 5 6
LEGENDE
1 – Grundsinuslinie (fuchsien-farbig)
2 – Diagramm der erkannten Unrundheit (rot-
farbig)
3 – Schieber, der die aktuelle Position der Felge
("12 Uhr") (grün) zeigt
4 – Abgelesener Wert in mm der höchsten Gipfel
der Unvollkommenheit auf der Felge
5 – Wert in mm Unvollkommenheit der Felge in
der aktuellen Position
6 – Abgelesener Wert in mm der niedrigsten Gipfel
der Unvollkommenheit auf der Felge
7 – Diagramm Löschen-Taste
BEDIENUNGS- UND
WARTUNGSHANDBUCH
LIBRAK280RTL - LIBRAK280PRTL - LIBRAK280RTLC - LIBRAK280PRTLC
(Abb. 40
Abb. 41
1
Abb. 42
1
3 2
Das rote Diagramm (Abb. 42 Pkt. 2) stellt genau die
geometrische Form der Felge dar. Je mehr die Felge
ist rund und linear, je mehr die Kurve ist flach; im
Gegensatz je mehr die Felge hat Mängel, je mehr das
Diagramm ist groß.
Sie können der Unrundheit im Diagramm durch
manuelles Drehen der Felge folgen; der grüne Cursor
(Abb. 42 Pkt. 3) zeigt die Position der Felge bei "12
Uhr" an.
14.2.3 Richtige Positionierung der Vorrich-
tung während der Erfassung Run-out
(optional)
Um sicherzustellen, dass die Erfassung "Run-out"-Rad/
Reifen korrekt ist, stellen Sie die Vorrichtung wie auf
Abb._43 dargestellt ist: den Sensor des Messgeräts
stellen, so dass er nach der Mittellinie des Reifens sei.
Abb. 43
= =
