Montage Des Elektronischen Mess- Geräts Run-Out (Optional) - Butler Librak280Rtl Betriebsanleitung

1294-M017-1_B
D
Seite 17 von 64
5. Den Breitentaster befähigen, und die Eichung der
Vorrichtung vornehmen.
9.3.6 Montage des elektronischen Messge-
räts Run-out (optional)

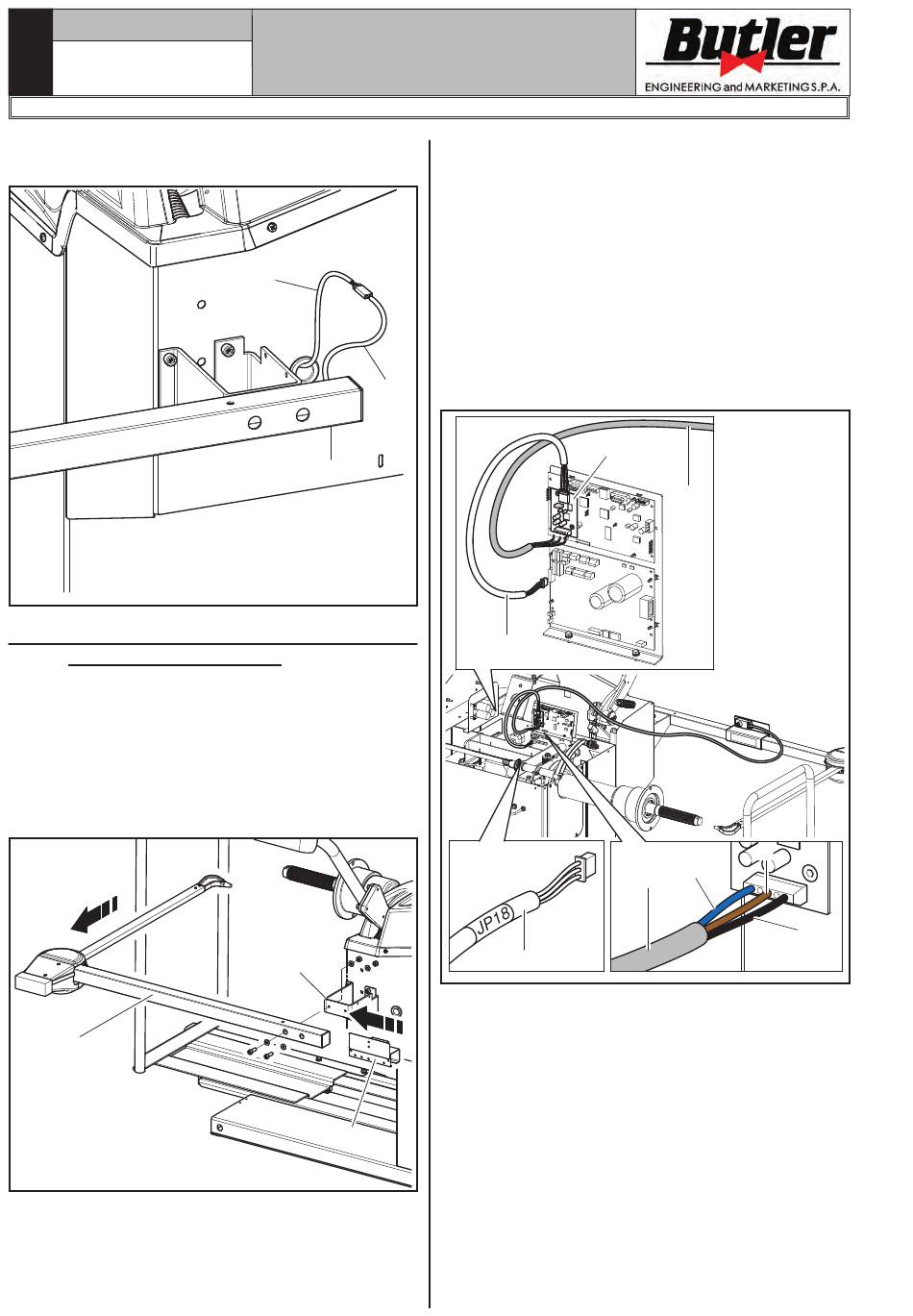

1. Den Breitentaster (Abb. 21 Pkt. 1) aus der Bügel
(Abb. 21 Pkt. 2) durch Loslösen der betreffenden
Schrauben und Muttern ausbauen.
2. Das elektronische Messgerät (Abb. 21 Pkt. 3) an
den Breitentaster montieren, wie auf Abb. 21.
3. Den Breitentaster an die Bügel mit den vorher gelo-
ckerten Schrauben und Muttern wieder montieren.
1
Abb. 21
BEDIENUNGS- UND
WARTUNGSHANDBUCH
LIBRAK280RTL - LIBRAK280PRTL - LIBRAK280RTLC - LIBRAK280PRTLC
1
3
Abb. 20
2
2
4. Den Nabendeckelssatz, Monitor und Brett der Ra-
dauswuchtmaschine ausbauen.
5. Die Platine (Abb. 22 Pkt. 2)(# 18363) montieren,
wie auf Abb. 22.
6. Den Verbinder des Kabels von GAR214TK (Abb. 22
Pkt. 1) an die elektronische Platine (Abb. 22
Pkt. 2)(# 18363) anschließen, wie auf Abb. 22
(blaues Pkt. 4 Kabel, braunes Pkt. 5 Kabel und
schwarzes Pkt. 6 Kabel). Die Platine (Abb. 22
Pkt. 2)(# 18363) des GAR214TK an die Hauptpla-
tine der Radauswuchtmaschine mit dem Ausstat-
tungskabeln JP18 (Abb. 22 Pkt. 3) anschließen.
2
Den Anschluss ausführen, wie auf Abb. 22.
3
3
7. Die Kabeln mit Schellen befestigen, damit sie den
normalen Betrieb der Maschine nicht behindern.
8. Den Nabendeckelssatz, Monitor und Brett der Ra-
dauswuchtmaschine wieder montieren.
Abb. 22
2
1
5
4
1
6
