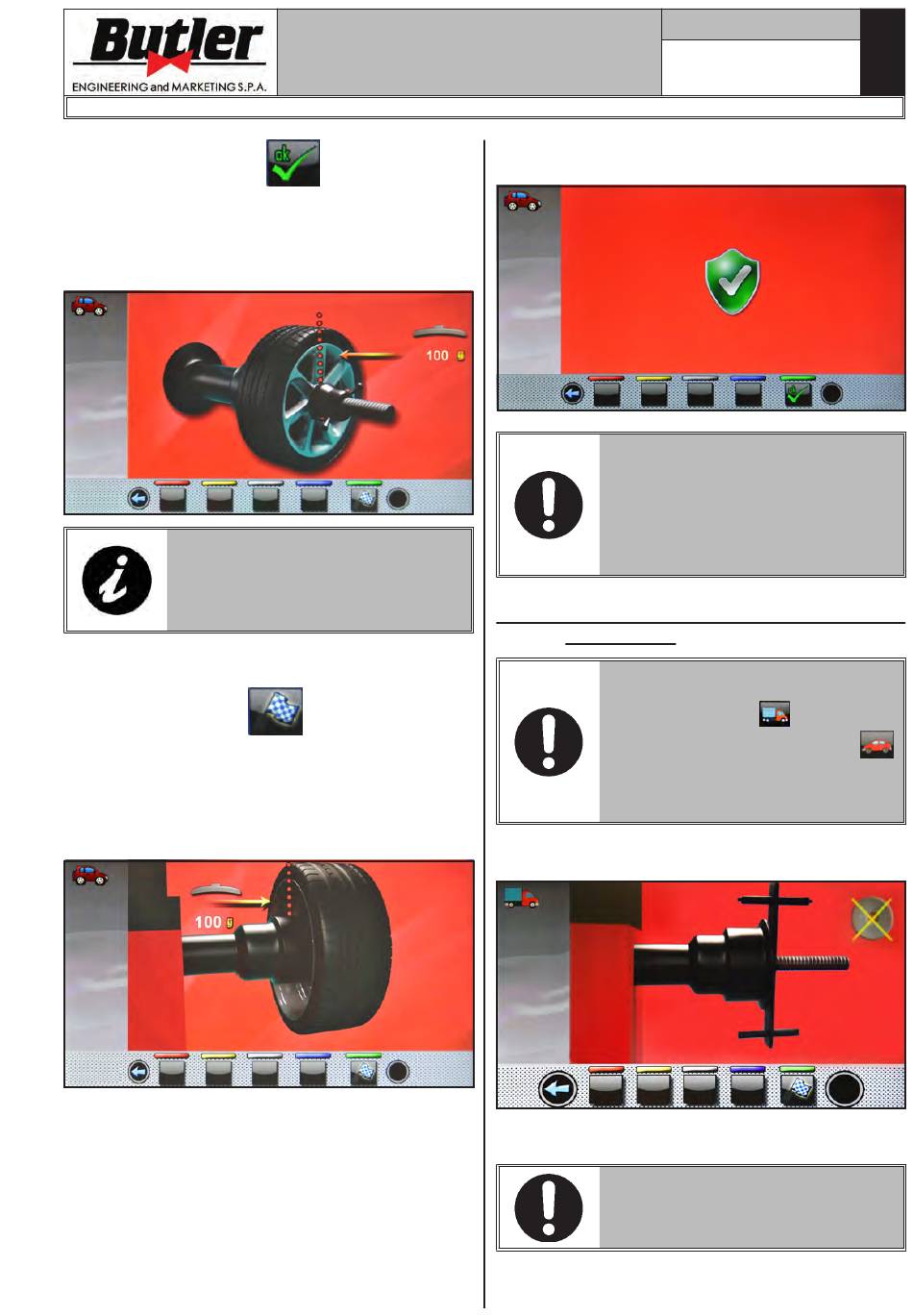

- Drücken Sie die Taste
das Gehäuse, um den ersten Lauf des Rades ohne
Gewichte auszuführen.
- Am Ende wird das folgende Fenster auf dem Bild-
schirm angezeigt, der empfiehlt, ein 100 g Gewicht auf
"12 Uhr" auf der Außenseite der Felge anzuwenden.
ANWENDUNG DES GEWICHTS AN
EINEM PUNKT, WO BEI DEM BEIDE
SEITEN DER FELGE DIE MÖGLICH-
KEIT BESTEHT, EIN KLAMMERGE-
WICHT VON 100 g ANZUWENDEN.
- Tragen Sie das Gewicht und stellen Sie es perfekt
auf der "12 Uhr".
- Drücken Sie die Taste
Gehäuse, um den zweiten Lauf des Rades (100 g auf
der äußeren Seite des Räder) auszuführen.
- Am Ende erscheint die folgende Anzeige auf dem
Monitor, die schlägt vor, um das vorher angebrachte
100 g Gewicht auf der Außenseite zu entfernen und
es auf der Innenseite der Felge anzuwenden.
- Drehen Sie das Rad mit der Hand, bis es das Gewicht
von 100 g auf der Außenseite bei "12 Uhr" hat.
- Drücken Sie das Bremspedal und ihn für alle der fol-
genden Vorgänge gedrückten halten, um unerwartete
Drehung der Spindel zu vermeiden.
- Entfernen Sie das Gewicht von 100 g von der Außen-
seite des Rades und wenden es auf der inneren Seite
bei "12 Uhr" an.
- Schließen Sie das Gehäuse, um den dritten Lauf des Ra-
des (100 g auf der inneren Seite des Räder) auszuführen.
BEDIENUNGS- UND
WARTUNGSHANDBUCH
LIBRAK280RTL - LIBRAK280PRTL - LIBRAK280RTLC - LIBRAK280PRTLC
und schließen Sie
und schließen Sie das
Am Ende der Drehung erscheint der Bildschirm, um
zu zeigen, dass der Vorgang abgeschlossen ist.
NACH ABGESCHLOSSENEN AR-
BEITSSCHRITTE, DEMONTIEREN
SIE DAS RAD VOM SPANNFUTTER,
UND FÜHREN SIE EINE VOLL-
STÄNDIGE KALIBRIERUNG NULL
SPINDEL AUS, WIE IM ABS. 15.3.1
BESCHRIEBEN IST.
15.2.3 Einstellung der Gewichtsmesssenso-
ren für Lkw
PRÜFEN SIE DASS, DEN KNOPF
(ABB. 60 PKT. 4) DIE "LKW"
KALIBRIERUNG
WENN DAS SYMBOL "PKW"
ERSCHEINT, DRÜCKEN SIE, UM
AUF DER "LKW" KALIBRIERUNG
ZU SCHALTEN.
- Erscheint der folgende Bildschirminhalt auf dem
Monitor:
- Die Kalibriervorrichtung wie in Abb. 61) montieren,
mit den beiden im Lieferumfang M10 Schrauben.
MAN MUSS DIE KALIBRIERVOR-
RICHTUNG POSITIONIEREN, MIT
DEN LÄNGEREN ZYLINDERN AUS
DER INNENTEIL DER WELLE.
1294-M017-1_B
Seite 52 von 64
ZEIGT AN.
