1294-M017-1_B
D
Seite 21 von 64
Nur für Modelle LIBRAK280PRTL -
LIBRAK280PRTLC
9. Schließen die pneumatische Spindel mit dem spe-
ziellen Fußpedal, (siehe Abb. 25).
GEHEN SIE BITTE BEIM ÖFFNEN
BZW. SCHLIESSEN DER SPINDEL
VORSICHTIG VOR. NÄHERN SIE
IHRE HÄNDE ODER ANDERE KÖR-
PERTEILE NICHT DER SICH IN BE-
WEGUNG BEFINDENDEN SPINDEL.
Nur für Modelle LIBRAK280RTL -
LIBRAK280RTLC
10. Wechselweise, kann man das GAR344 (optional)
benutzen beim Durchführen die folgende Prozedur:
die Haube (Abb. 29 Pkt. 1) auf der Schutzkap-
pe (Abb. 29 Pkt. 2) montieren. Den Druckring
(Abb. 29 Pkt. 3) in die Stoppnutmutter (Abb. 29
Pkt. 4) einsetzen. Mit die dazu bestimmten inneren
kleine Hebel (Abb. 29 Pkt. 5), die Schnellspannnut-
mutter öffnen (Abb. 29 Pkt. 4); die Schnellspann-
nutmutter, die Haube (Abb. 29 Pkt. 1) und die
Schutzkappe (Abb. 29 Pkt. 2) näher an den den
Kegel (Abb. 29 Pkt. 6) bringen. Dann, durch die
externe Hebel (Abb. 29 Pkt. 7) drehen Sie die Nut-
mutter (Abb. 29 Pkt. 4) bis das GAR344 vollkom-
men auf dem Reifen (Abb. 29 Pkt. 8) befestigt ist.
6
MAN MUSS DEN DRUCKRING
(ABB. 29 PKT. 3) MONTIEREN,
MIT DER SEITE DER ZÄHNE ODER
ENTLADUNGEN ZUR NUTMUTTER
GERICHTET (ABB. 29 PKT. 4).
BEDIENUNGS- UND
WARTUNGSHANDBUCH
LIBRAK280RTL - LIBRAK280PRTL - LIBRAK280RTLC - LIBRAK280PRTLC

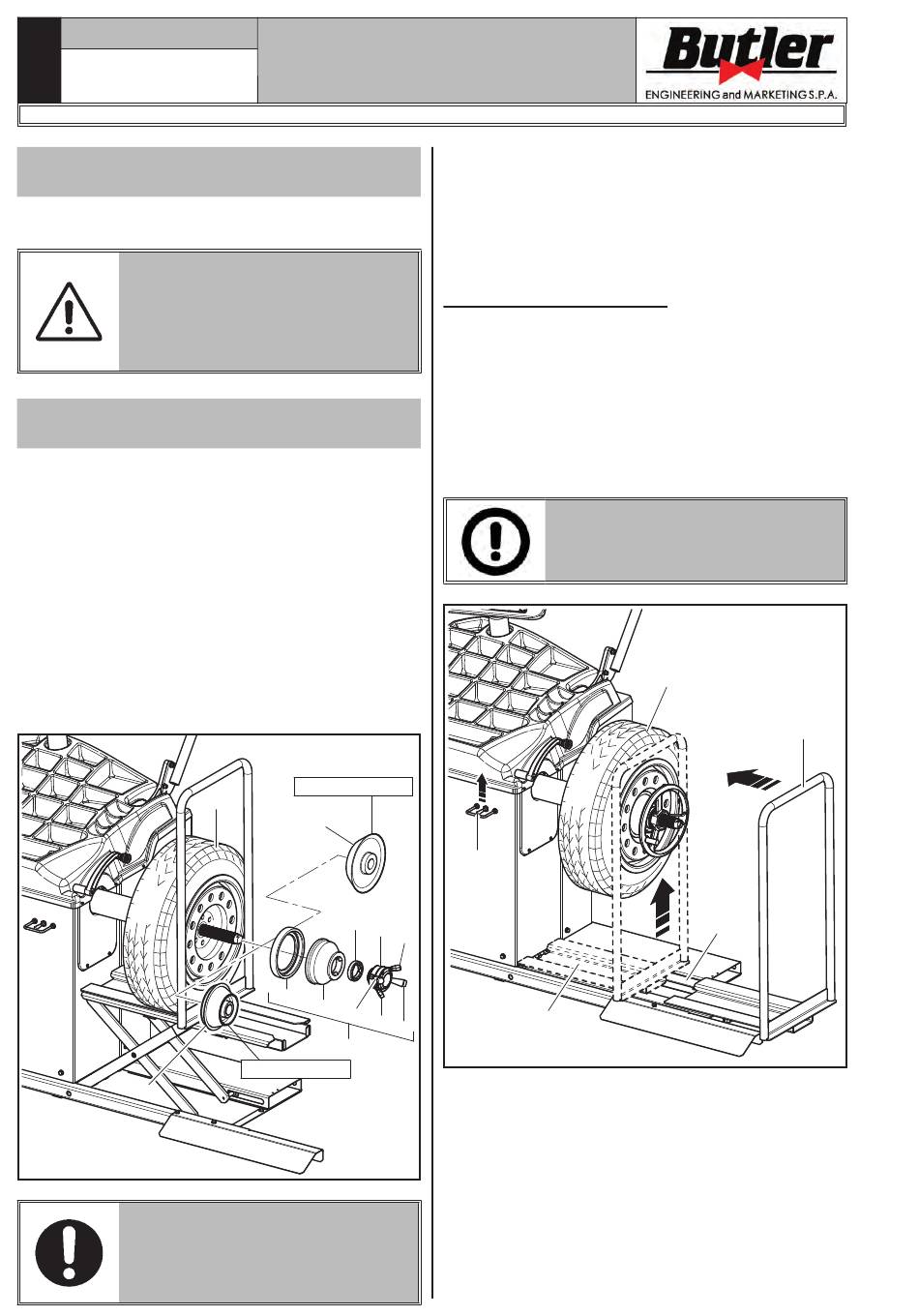

Abb. 29
LIBRAK280RTLC
8
6
3 4
1
2
7
5
GAR344
LIBRAK280RTL
11 - Am Ende des Verfahrens (nur mit GAR344), die
Nutmutter öffnen (Abb. 29 Pkt. 4) durch die
externe Hebel (Abb. 29 Pkt. 7); dann dieselbe
aus der Schutzkappe (Abb. 29 Pkt. 2) durch die
dazu bestimmten kleine Hebel (Abb. 29 Pkt. 5)
entfernen.
12.2 Ausbau des Rades
1. Bringen Sie nach links die Radstütze (Abb. 30
Pkt. 1) und die Standfläche des Rades (Abb. 30
Pkt. 5) unten den Reifen (Abb. 30 Pkt. 2).
2. Heben Sie das Bedienungselement der Hubvorrich-
tung (Abb. 30 Pkt. 3) und den Trittbrett (Abb. 30
Pkt. 4) heben lassen, um die Radstütze (Abb. 30
Pkt. 5) mit dem Reifen sich zu berührt (Abb. 30
Pkt. 2).
WENN DIE GEWÜNSCHTE HÖHE
ERREICHT WIRD, GEBEN SIE DAS
BEDIENUNGSELEMENT FREI.
3
5
5
7
3. Das Rad (Abb. 31 Pkt. 1) von der Spindel durch
Herausnehmen der Aufspannvorrichtung (Abb. 31
Pkt. 2) lösen.
4. Verschieben Sie nach rechts die Radstütze (Abb. 31
Pkt. 3) mit dem Reifen, der auf der Radstütze
gelegt ist.
5. Senken Sie das Bedienungselement (Abb. 31
Pkt. 4) und den Trittbrett senken lassen (Abb. 31
Pkt. 5).
Abb. 30
2
1
4
