LEGENDE
1 – Rilsanschlauch 6x4 schw L=50
2 – Rilsanschlauch 6x4 schw L=150
3 – Rilsanschlauch 6x4 schw L=200
4 – Rilsanschlauch 6x4 schw L=350
5 – Rilsanschlauch 6x4 schw L=500
6 – Rilsanschlauch 6x4 schw L=700
7 – Rilsanschlauch 6x4 schw L=800
8 – Rilsanschlauch 6x4 schw L=900
9 – Pneumatischer Drehsatz
10 – Pneumatische Klemmanlage
11 – Pneumatische Anlage
7
15
5
3
14
14
4
1
2

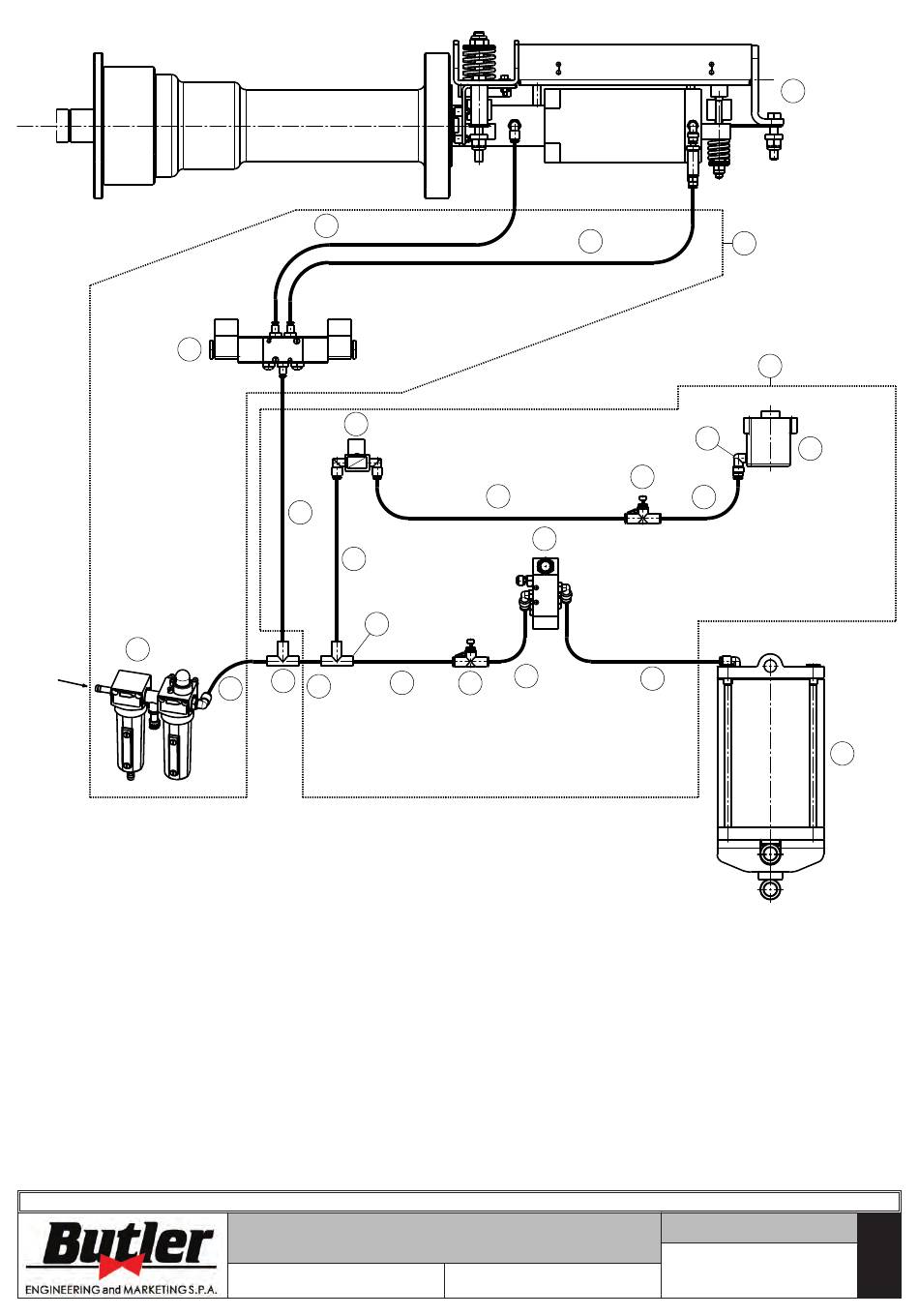

LIBRAK280PRTL - LIBRAK280PRTLC
PNEUMATISCHES
ANSCHLUSS-SCHEMA
Tafel N°C - Rev. 0
8
16
5
19
3
16
12 – Elektroventil Satz
13 – Montage Luftfilters
14 – Verbindung
15 – Montage Elektroventils
16 – Stromungsregler
17 – L-Verbindung 6 1/8"
18 – Zylinder
19 – Verteiler
20 – Pneumatischer Zylinder 125x30x137
129405010
9
10
11
17
18
3
6
1294-M017-1_B
Seite 64 von 64
20
