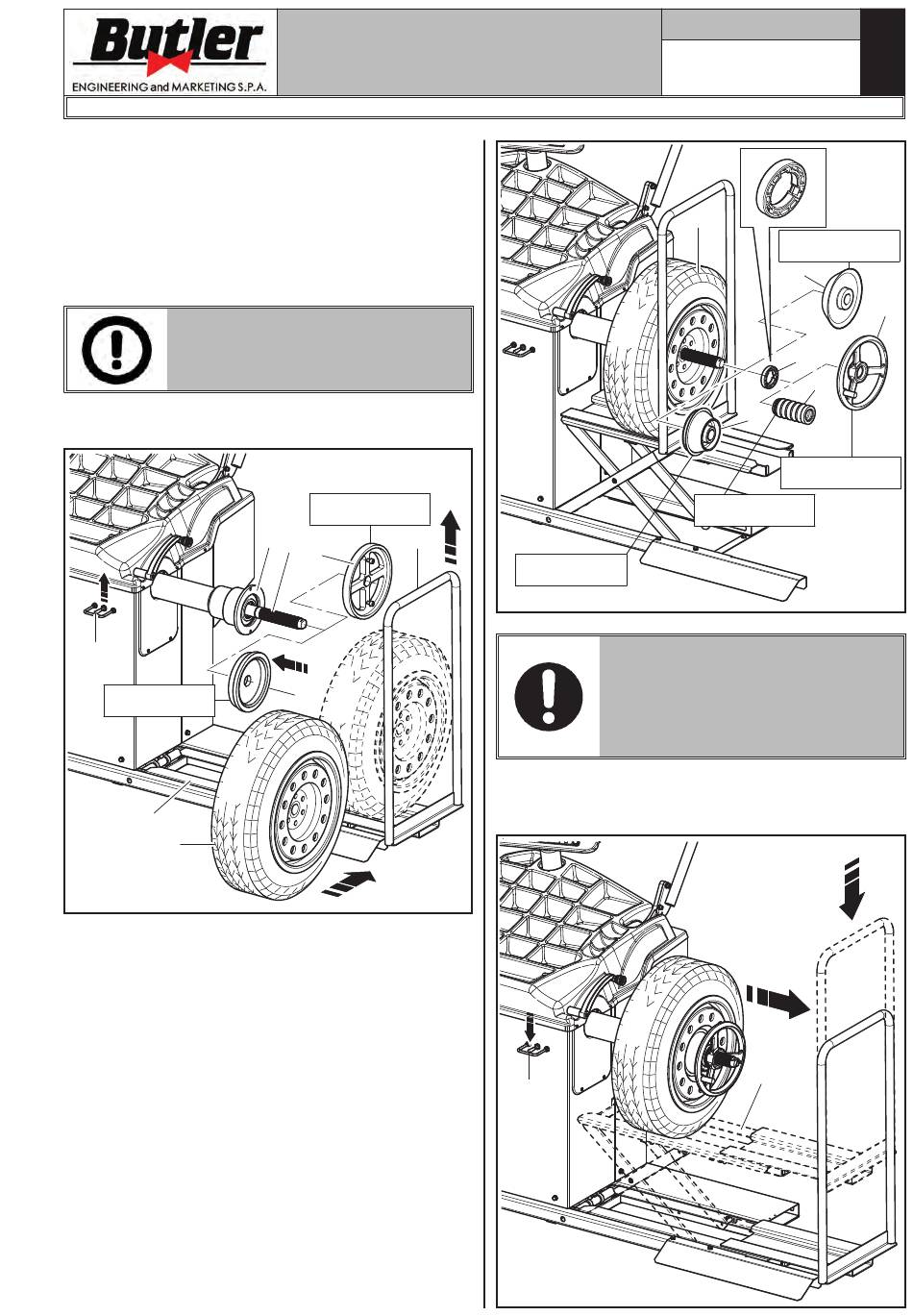

4. Das Rad (Abb. 26 Pkt. 5) auf der Radstütze
(Abb. 26 Pkt. 1) bringen, mit Felgeninnenseite zur
Radauswuchtmaschine gerichtet. Betätigen Sie das
Bedienungselement der Hubvorrichtung (Abb. 26
Pkt. 7) und es gehoben halten Sie; den Trittbrett
(Abb. 26 Pkt. 8) heben lassen, um das Rad auf die
Spindel mit einer minimalen Beanspruchung unab-
hängig von seinem Gewicht manuell zu zentrieren.
WENN DIE GEWÜNSCHTE HÖHE
ERREICHT WIRD, GEBEN SIE DAS
BEDIENUNGSELEMENT FREI.
5. Bringen Sie nach links die Radstütze (Abb. 26
Pkt. 1).
7
LIBRAK280RTL
LIBRAK280PRTL
8
5
6. Sie können den Kegel (Abb. 27 Pkt. 1 oder 2)
gegen das Rad (Abb. 27 Pkt. 3) montieren.
Sie können den Kegel (Abb. 27 Pkt. 1) (LIB-
RAK280RTL - LIBRAK280PRTL) in der zwei
Richtungen montieren, abhängig vom Durchmes-
ser des Zentrierlöcher montieren, oder Kegel
(Abb. 27 Pkt. 2) (LIBRAK280RTLC - LIBRAK-
280PRTLC) mit der engeren Seite gegen das Rad.
Dieses Zubehör sollte je nach Felgenform gewählt
werden.
7. Den Druckring (Abb. 27 Pkt. 4) in die Handrad-
Spannmutter (Abb. 27 Pkt. 5) (LIBRAK280RTL
- LIBRAK280RTLC) oder in die Muffe (Abb. 27
Pkt. 6) (LIBRAK280PRTL - LIBRAK280PRTLC)
einsetzen und alles gegen den Kegel schrauben
(Abb. 27 Pkt. 1 oder 2).
BEDIENUNGS- UND
WARTUNGSHANDBUCH
LIBRAK280RTL - LIBRAK280PRTL - LIBRAK280RTLC - LIBRAK280PRTLC
Abb. 26
LIBRAK280RTLC
LIBRAK280PRTLC
4 6
1
3
2
LIBRAK280RTL
LIBRAK280PRTL
MAN MUSS DEN DRUCKRING
(ABB. 27 PKT. 4) MONTIEREN,
MIT DER SEITE DER ZÄHNE
ZUR NUTMUTTER GERICHTET
(ABB. 27 PKT. 5) ODER ZUR MUF-
FE (ABB. 27 PKT. 6).
8. Senken Sie das Bedienungselement der Hubvorrich-
tung (Abb. 28 Pkt. 1) und den Trittbrett senken
lassen (Abb. 28 Pkt. 2).
1
Abb. 28
1294-M017-1_B
Seite 20 von 64
Abb. 27
3
LIBRAK280RTLC
LIBRAK280PRTLC
2
4
6
1
LIBRAK280RTL
LIBRAK280RTLC
LIBRAK280PRTL
LIBRAK280PRTLC
2
D
