Butler LIBRAK280RTL Betriebsanleitung Seite 4

1294-M017-1_B
BEDIENUNGS- UND
D
WARTUNGSHANDBUCH Seite 4 von 64
LIBRAK280RTL - LIBRAK280PRTL - LIBRAK280RTLC - LIBRAK280PRTLC

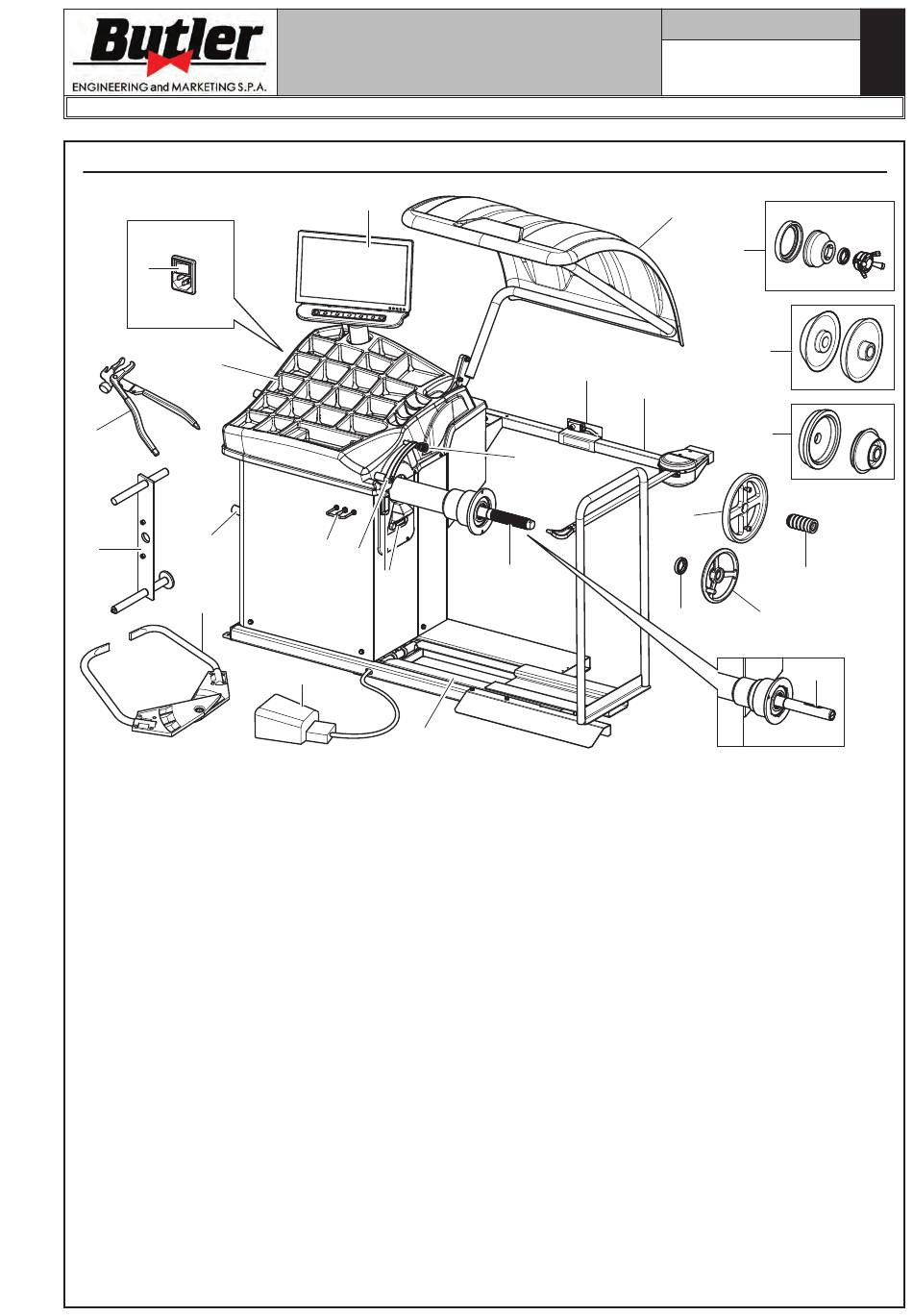

Abb. 1 - LIBRAK280RTL - LIBRAK280PRTL - LIBRAK280RTLC - LIBRAK280PRTLC
8
5
25
7
18
1
22
21
13
16
10
17
9
12
6
3
4
20
23
11
15 14
19
24
2
LEGENDE
1 – Gewichtshalterbrett
2 – Hubvorrichtung für Räder
3 – Abstand-Durchmesserstaster
4 – Gewindespindel (nur für Modelle LIBRAK280RTL - LIBRAK280RTLC)
5 – Schutzgehäuse
6 – Bedienungselement der Hubvorrichtung
7 – Hauptschalter
8 – Monitor
9 – Flanscheträgerspflock
10 – Greifzange für Anbringung des Gewichtes
11 – Taster für Messung von Lkw-Felgenbreite
12 – Kalibriervorrichtung für den LKW
13 – Greifzange für Gewichte
14 – Handrad-Spannmutter (nur für Modelle LIBRAK280RTL - LIBRAK280RTLC)
15 – Druckring
16 – Kegel + Adapterflansch (nur für Modelle LIBRAK280RTL - LIBRAK280PRTL)
17 Adapterflansch (nur für Modelle LIBRAK280RTLC - LIBRAK280PRTLC)
18 – Kegel Ø 202÷221 + Kegel Ø 281 für LKWs (nur für Modelle LIBRAK280RTLC - LIBRAK280PRTLC)
19 – Pneumatische Spindel (nur für Modelle LIBRAK280PRTL - LIBRAK280PRTLC)
20 – Klemm-Muffe (nur für Modelle LIBRAK280PRTL - LIBRAK280PRTLC)
21 – Taster für Radsbreiten (optional)
22 – Elektronische Messgerät Run-out (optional)
23 – Feste Laser + Led-Licht (Optional)
24 – Pedalleiste Öffnung/Schließung der pneumatischen Spindel (nur für Modelle LIBRAK280PRTL - LI-
BRAK280PRTLC)
25 – Stoppnutmutter Lkwräder (optional) (nur für Modelle LIBRAK280RTL - LIBRAK280RTLC)
