Butler LIBRAK280RTL Betriebsanleitung Seite 37

1294-M017-1_B
D
Seite 37 von 64

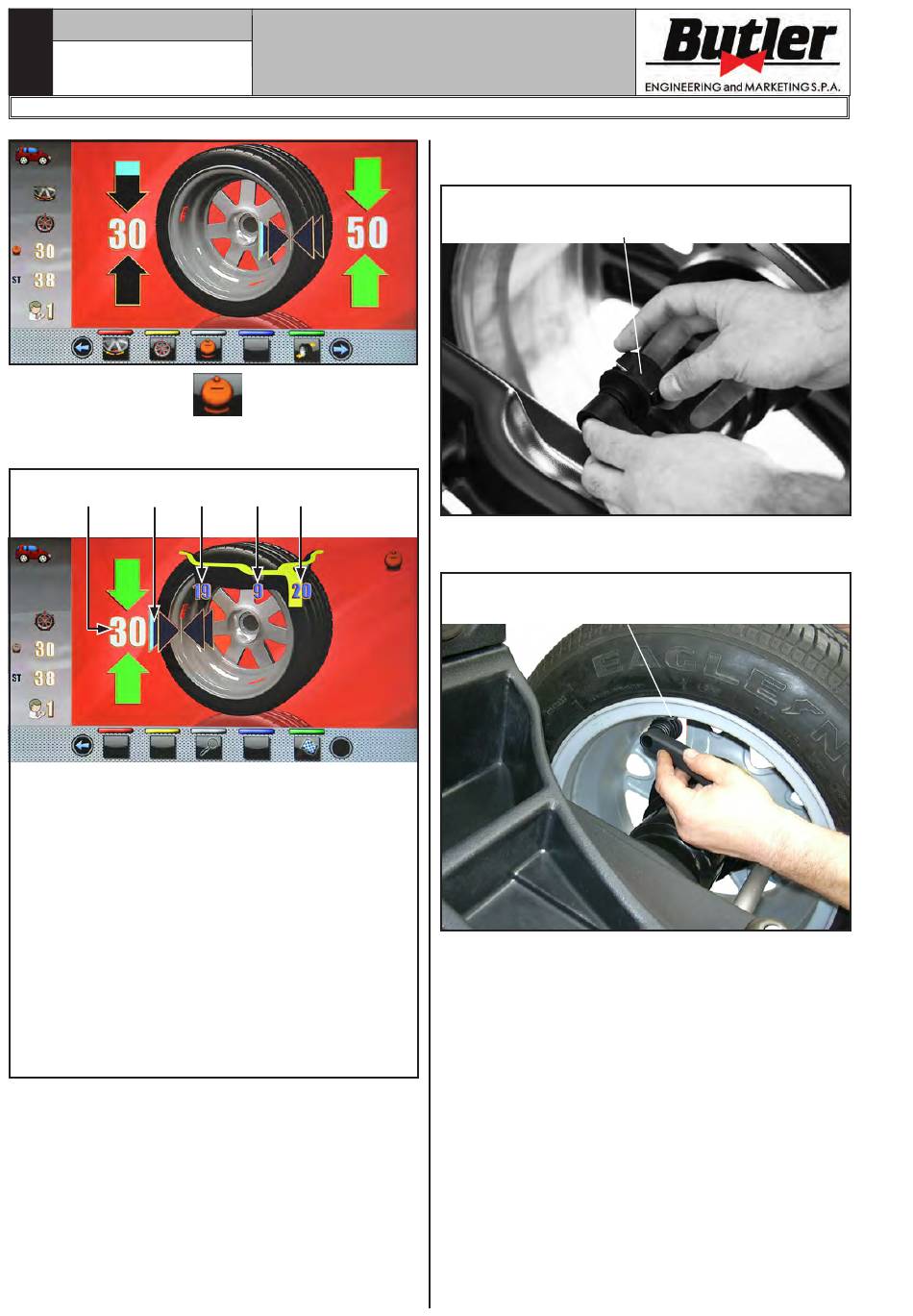

Drücken Sie die Taste
wählen und automatisch bringen das Rad in Gewich-
tesanbringungsstelle.
1 2
LEGENDE
1 – Einzige anzubringende Gewichte
2 – Pfeile, die den Applikationspunkts des Ge-
wichtes mit Abstand-Durchmesserstaster Arm
anzeigen
3 – Wert der dynamischen Restunwucht (wenn
der Wert ist blau, das ECO-WEIGHT Verfahren
nicht empfohlen ist)
4 – Wert der statischen Restunwucht (wenn der
Wert ist blau, das ECO-WEIGHT Verfahren
nicht empfohlen ist)
5 – Wert der dynamischen Restunwucht (wenn
der Wert ist blau, das ECO-WEIGHT Verfahren
nicht empfohlen ist)
BEDIENUNGS- UND
WARTUNGSHANDBUCH
LIBRAK280RTL - LIBRAK280PRTL - LIBRAK280RTLC - LIBRAK280PRTLC
, dieses Verfahren zu
Abb. 48
3 4 5
Klemmen das Klebegewicht in die Zange ein, wie auf
Abb. 49.
Abb. 49
Das Klebegewicht in die Zange
des Tasterstabs einsetzen
Fahren den Tasterstab heraus, bis die Pfeile (Abb. 48
Pkt. 2) grün sind.
Das Gewicht in der Position anbringen,
in der die Klemmzange das Rad berührt
Am Ende des Auswuchtverfahrens können die Aus-
wuchtbedingungen des Rads innerhalb eines Kontroll-
messdurchgangs überprüft werden.
Das Auswuchtverfahren "ECO-WEIGHT" ist damit
abgeschlossen.
Abb. 50
