34 – Thermografische Messtechniken
5
Messen Sie die scheinbare Temperatur der Aluminiumfolie und notieren Sie sie.
10727003;a2
34

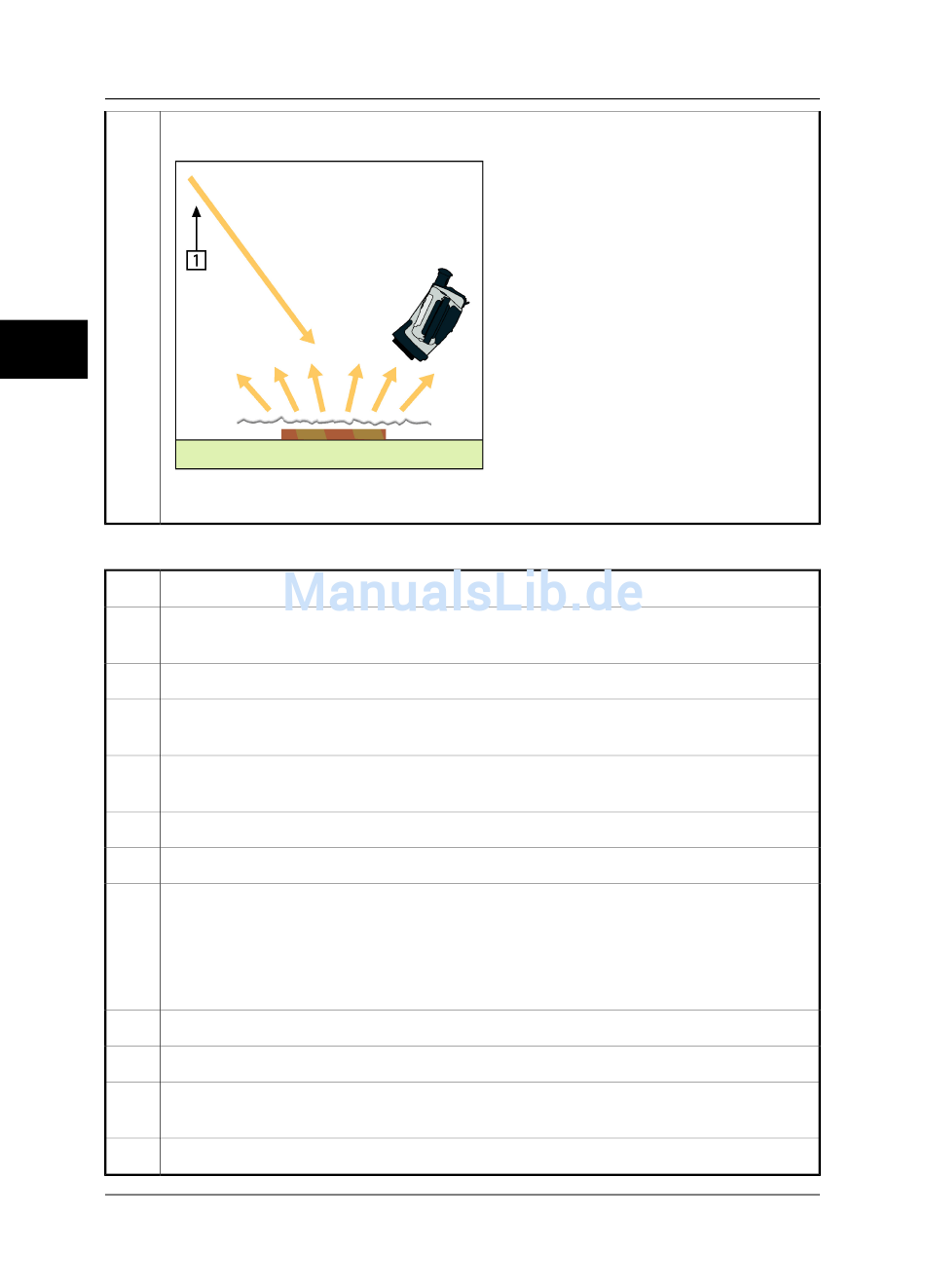

Abbildung 34.4 Messen der scheinbaren Temperatur der Aluminiumfolie
34.2.1.2
1
Wählen Sie die Stelle aus, an der das Messobjekt platziert werden soll.
2
Ermitteln Sie die reflektierte Strahlungstemperatur und stellen Sie sie ein. Gehen Sie hierbei
wie oben angegeben vor.
3
Kleben Sie ein Stück Isolierband mit bekanntem, hohem Emissionsgrad auf das Objekt.
4
Erwärmen Sie das Objekt auf mindestens 20 K über Raumtemperatur. Die Erwärmung muss
gleichmäßig erfolgen.
5
Stellen Sie den Fokus ein, verwenden Sie die automatische Abgleichfunktion der Kamera und
erzeugen Sie ein Standbild.
6
Stellen Sie Level und Span ein, um optimale Bildhelligkeit und Kontrast zu erzielen.
7
Stellen Sie den Emissionsgrad des Isolierbandes ein (in der Regel 0,97).
8
Messen Sie die Temperatur des Bandes mit Hilfe einer der folgenden Messfunktionen:
Isotherme (Hiermit können Sie feststellen, wie hoch die Temperatur ist und wie gleichmäßig
■
das Messobjekt erwärmt wurde.)
Messpunkt (einfacher)
■
Rechteck Mitte (besonders geeignet für Oberflächen mit variierendem Emissionsgrad).
■
9
Notieren Sie die Temperatur.
10
Verschieben Sie Ihre Messfunktion zur Objektoberfläche.
11
Ändern Sie die Emissionsgradeinstellung, bis Sie dieselbe Temperatur wie bei Ihrer letzten
Messung ablesen.
12
Notieren Sie den Emissionsgrad.
284
Schritt 2: Ermitteln des Emissionsgrades
Publ. No. 1558548 Rev. a506 – GERMAN (DE) – December 21, 2010
