Régulateur de position de type RPC
ATTENTION !
Aucune pression sur le régulateur de position lors de l'opération de montage !
Des actionnements imprévisibles peuvent occasionner des blessures ou des dégâts matériels.
► Lors du montage du régulateur de position sur le servomécanisme, les raccords d'air de commande ne doivent pas être connec-
tés.
ATTENTION !
Taille d'adaptateur erronée !
Afin d'éviter des dégâts matériels, les éléments doivent être compatibles.
► Le régulateur de position type RPC doit être compatible avec la vanne (type et dimension), ainsi qu'avec les pièces rapportées.
REMARQUE !
En cas de montage sur une vanne de processus avec servomécanisme rotatif, respecter également les consignes de montage dans
la notice d'utilisation de la vanne de processus.
4.4
Installation pneumatique
5
9
10
ATTENTION !
Détérioration ou panne en cas de raccordement erroné !
Le régulateur de position de type RPC peut être endommagé par une liaison pneumatique incorrecte. Éviter toute pénétration de
saleté et d'humidité lorsque les raccords sont ouverts.
► Avant la mise en service, assurer une liaison pneumatique correcte, conformément au schéma.
► Procéder à un contrôle de fonctionnement lors de la mise en service.
► Afin de respecter le degré de protection IP65 / IP67, connecter la sortie d'air de commande inutile au raccord d'air de comman-
de libre du servomécanisme ou la fermer avec un bouchon.
REMARQUE !
► « En position de repos » signifie que les vannes de commande du régulateur de position de type RPC sont sans courant et/ou ne
sont pas activées.
► En présence d'air ambiant humide, une liaison par flexible peut être établie entre la sortie d'air de commande A1 ou A2 du ré-
gulateur de position / régulateur de processus et le raccord d'air de commande non raccordé du servomécanisme, pour la
fonction de commande FC ou la fonction de commande FO. Ainsi, la chambre du ressort du servomécanisme est alimentée en
air sec provenant du canal de purge du régulateur de position de type RPC.
82
8
7
6

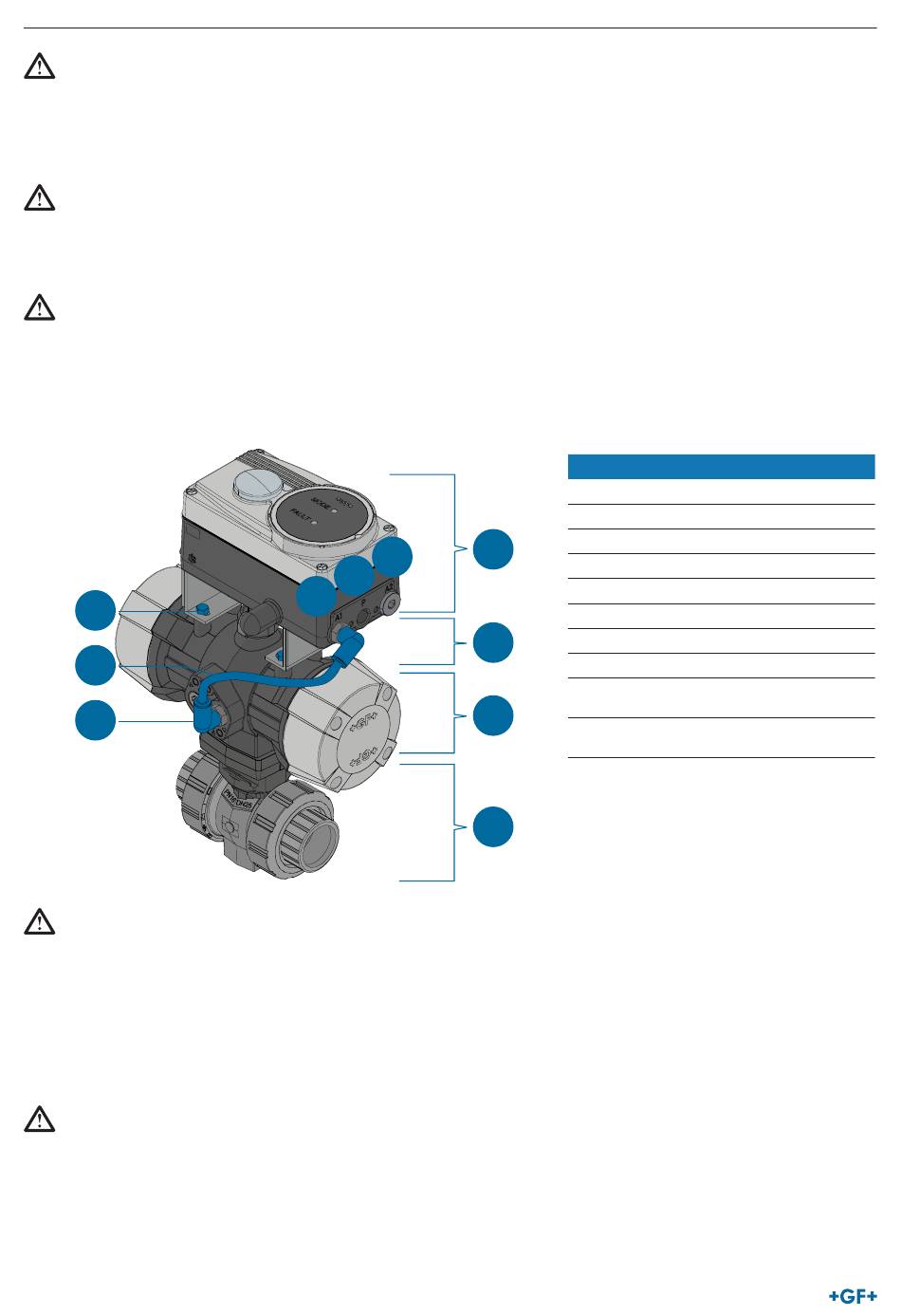

N°
Désignation
1
Vanne
2
Servomécanisme
4
3
Pont de montage
4
Régulateur de position de type RPC
5
Vis de fixation
6
Raccord d'air de commande A1
3
7
Raccord de pression P
8
Raccord d'air de commande A2
9
Raccord d'air de commande
2
Connexion
10
Raccord d'air de commande
Servomécanisme
1
