Régulateur de position de type RPC
4.4.4
Procédure
► Raccorder la conduite pour la pression d'alimentation (1,4...7 bar) au raccord de pression P.
Pour des servomécanismes à simple effet (fonction de commande FC et FO) :
► Connecter un raccord de travail (A1 ou A2 en fonction de la position de fin de course de sécurité) à la chambre du servomécanis-
me à simple effet.
► Connecter un raccord de travail (A1 ou A2) au servomécanisme à simple effet.
► Obturer le raccord de travail inutile avec un bouchon (V).
Pour des servomécanismes à double effet (fonction de commande DA) :
► Connecter les raccords de travail A1 et A2 aux chambres correspondantes du servomécanisme à double effet.
Concept d'évacuation d'air
► Pour le respect du degré de protection IP67, une conduite d'évacuation d'air doit être montée dans la zone sèche.
► La pression de commande présente doit être supérieure de 0,5...1 bar au minimum à la pression nécessaire pour la position de
fin de course du servomécanisme pneumatique.
► Cela permet d'éviter qu'une différence de pression trop faible exerce une influence négative sur le comportement de régulation
dans la plage de course supérieure.
► Maintenir les variations de la pression de commande durant l'exploitation à un niveau aussi faible que possible (max. ±10 %). En
cas de variations plus importantes, les paramètres de régulation mesurés avec la fonction X.TUNE ne sont pas optimaux.
ATTENTION !
Pression de commande incorrecte !
Une pression de commande trop élevée ou trop faible peut altérer le fonctionnement ou occasionner des dégâts matériels et/ou des
fuites.
► La pression de commande doit se situer dans la plage de pression prédéfinie.
► Tenir compte des indications relatives à la qualité de l'air comprimé (cf. classe de qualité du fluide de commande).
DANGER !
Risque de blessures dû à la pression élevée dans l'installation / l'appareil.
► Avant d'effectuer des travaux sur l'installation ou l'appareil, couper la pression et purger l'air des / vider les conduites.
REMARQUE !
Pour le fonctionnement irréprochable de l'appareil, tenir compte de ce qui suit :
► Aucune contre-pression ne doit se former dans l'installation.
► Pour le raccordement, choisir un flexible avec une section suffisante.
► Concevoir la conduite d'évacuation de manière à ce que de l'eau ou tout autre fluide ne puisse pénétrer dans l'appareil par le
biais du raccord d'évacuation.
84

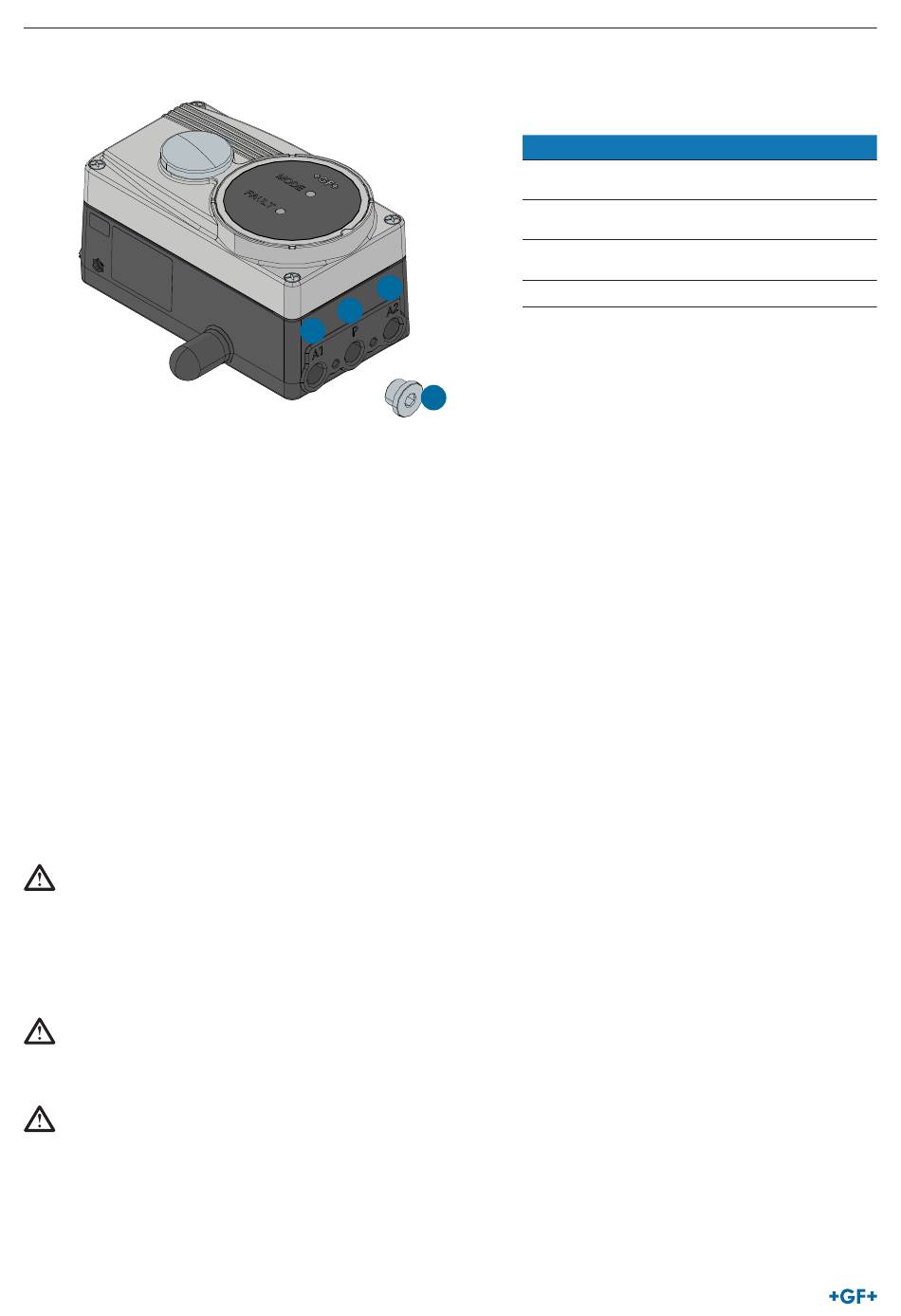

A2
P
A1
V
Désignation
A1
Raccord de travail 1
(Raccord : A1)
P
Raccord de pression 1,4...7 bar
(Raccord : P)
A2
Raccord de travail 2
(Raccord : A2)
V
Bouchon d'étanchéité
