Assemblage

3. Préparer une vanne avec servomécanisme (5) pour le montage du régulateur de position de type RPC ; tenir compte à cette oc-
casion des notices d'utilisation du servomécanisme et de la vanne (5).
4. Enfoncer l'adaptateur de tige (4) sur l'arbre du régulateur de position de type RPC (1) et le fixer avec 2 vis sans tête.
5. Installer l'étrier de montage (2) en l'adaptant au servomécanisme (5). Il se compose de 4 parties qui sont adaptées au servomé-
canisme (5) grâce à une disposition différente et ensuite fixées avec 4 vis de fixation (3).
6. Fixer l'étrier de montage (2) avec 4 vis de fixation (3) au régulateur de position de type RPC (1) à un couple de manœuvre de
2,5 Nm.
7. Positionner le régulateur de position de type RPC (1) avec l'étrier de montage (2) sur le servomécanisme pivotant pré-monté
avec une vanne (5) et le fixer avec 4 vis de fixation (3) à un couple de manœuvre de 2,5 Nm.
8. Établir la liaison pneumatique entre le régulateur de position type RPC (1) et le servomécanisme pivotant pré-monté avec une
vanne (5) conformément au chapitre « Installation pneumatique ».
ATTENTION !
Bloquer les raccords vissés !
Les raccords vissés peuvent se desserrer en raison de forces ou de vibrations importantes. Cela peut occasionner des blessures
ou des dégâts matériels.
► L'utilisation de Loctite 290 est recommandée pour tous les raccords vissés.
► Vérifier régulièrement les raccords vissés.

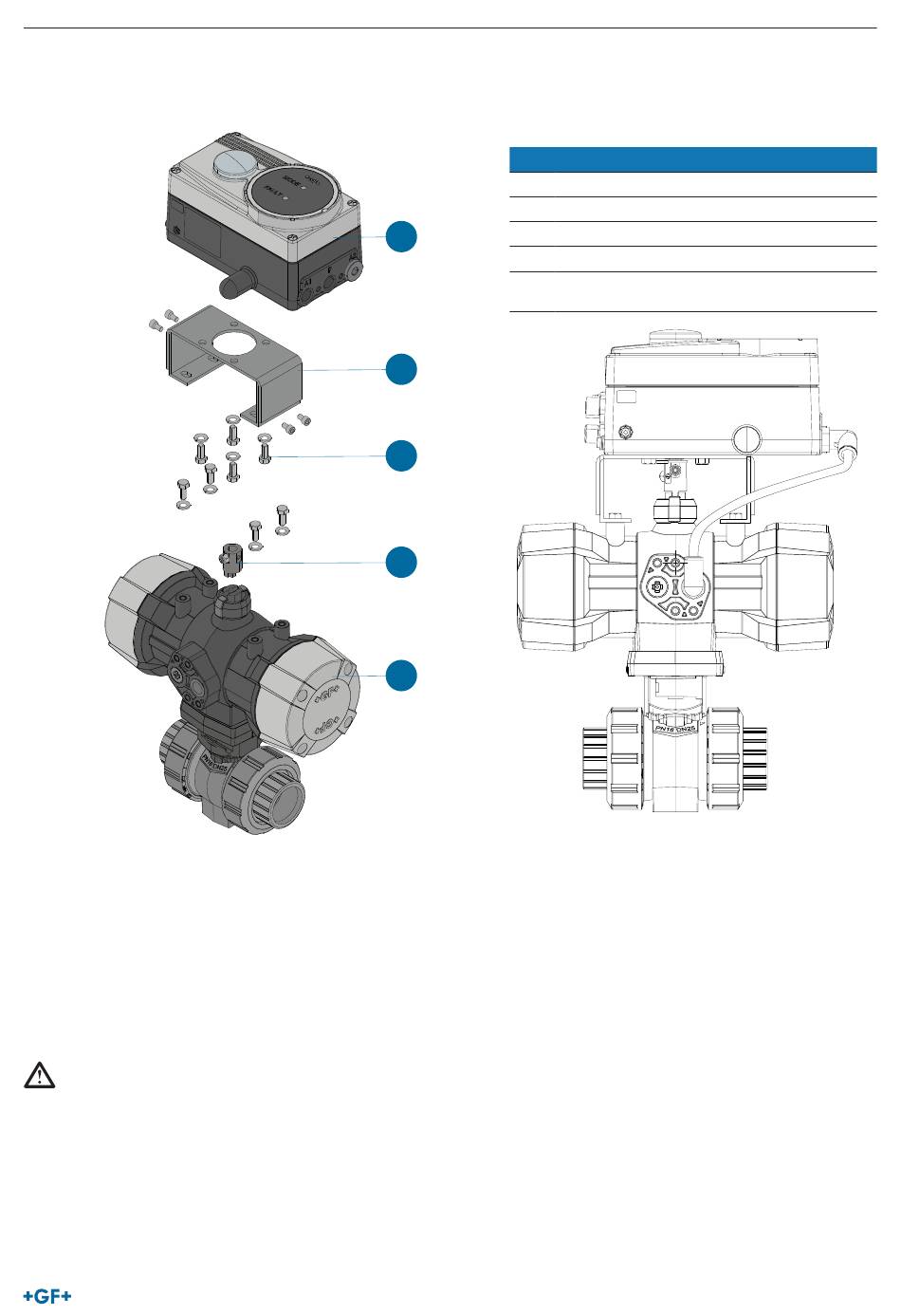

N° Désignation
1 Régulateur de position de type RPC
2 Étrier de montage
1
3 Vis de fixation
4 Adaptateur de tige
5 Servomécanisme pivotant pré-monté avec
vanne
2
3
4
5
