Typ RPC Stellungsregler
4.4.4
Vorgehensweise
► Leitung für Versorgungsdruck (1,4...7 bar) an den Druckanschluss P anschliessen.
Bei einfachwirkenden Antrieben (Steuerfunktion FC und FO):
► Einen Arbeitsanschluss (A1 oder A2, je nach gewünschter Sicherheitsendlage) mit der Kammer des einfachwirkenden Antriebs
verbinden.
► Arbeitsanschluss (A1 oder A2) mit einfachwirkendem Antrieb verbinden.
► Nicht benötigten Arbeitsanschluss mit einem Verschlussstopfen (V) verschliessen.
Bei doppeltwirkenden Antrieben (Steuerfunktion DA):
► Arbeitsanschlüsse A1 und A2 mit den jeweiligen Kammern des doppeltwirkenden Antriebs verbinden.
Abluftkonzept
► Für die Einhaltung der Schutzart IP67 muss eine Abluftleitung in den trockenen Bereich montiert werden.
► Der anliegende Steuerdruck muss mindestens 0,5...1 bar höher sein, als der für die Endstellung des pneumatischen Antrieb
erforderliche Druck.
► Dadurch wird verhindert, dass eine zu kleine Druckdifferenz das Regelverhalten im oberen Hubbereich negativ beeinflusst.
► Die Schwankungen des Steuerdrucks während des Betriebs möglichst gering halten (max. ±10 %). Bei grösseren Schwankungen
sind die mit der Funktion X.TUNE eingemessenen Reglerparameter nicht optimal.
VORSICHT!
Falscher Steuerdruck!
Zu hoher oder zu niedriger Steuerdruck kann die Funktion beeinträchtigen oder Sachschäden bzw. Leckagen verursachen.
► Der Steuerdruck muss sich innerhalb des vorgegebenen Druckbereichs befinden.
► Angaben zur Druckluft-qualität beachten (siehe Qualitätsklasse Steuermedium).
GEFAHR!
Verletzungsgefahr durch hohen Druck in Anlage/Gerät.
► Vor Arbeiten an Anlage oder Gerät, den Druck abschalten und Leitungen entlüften/entleeren.
HINWEIS!
Für die einwandfreie Funktion des Geräts beachten:
► Durch die Installation darf sich kein Rückdruck aufbauen.
► Für den Anschluss einen Schlauch mit ausreichendem Querschnitt wählen.
► Die Abluftleitung so konzipieren, dass kein Wasser oder sonstige Flüssigkeit durch den Abluftanschluss in das Gerät gelangen
kann.

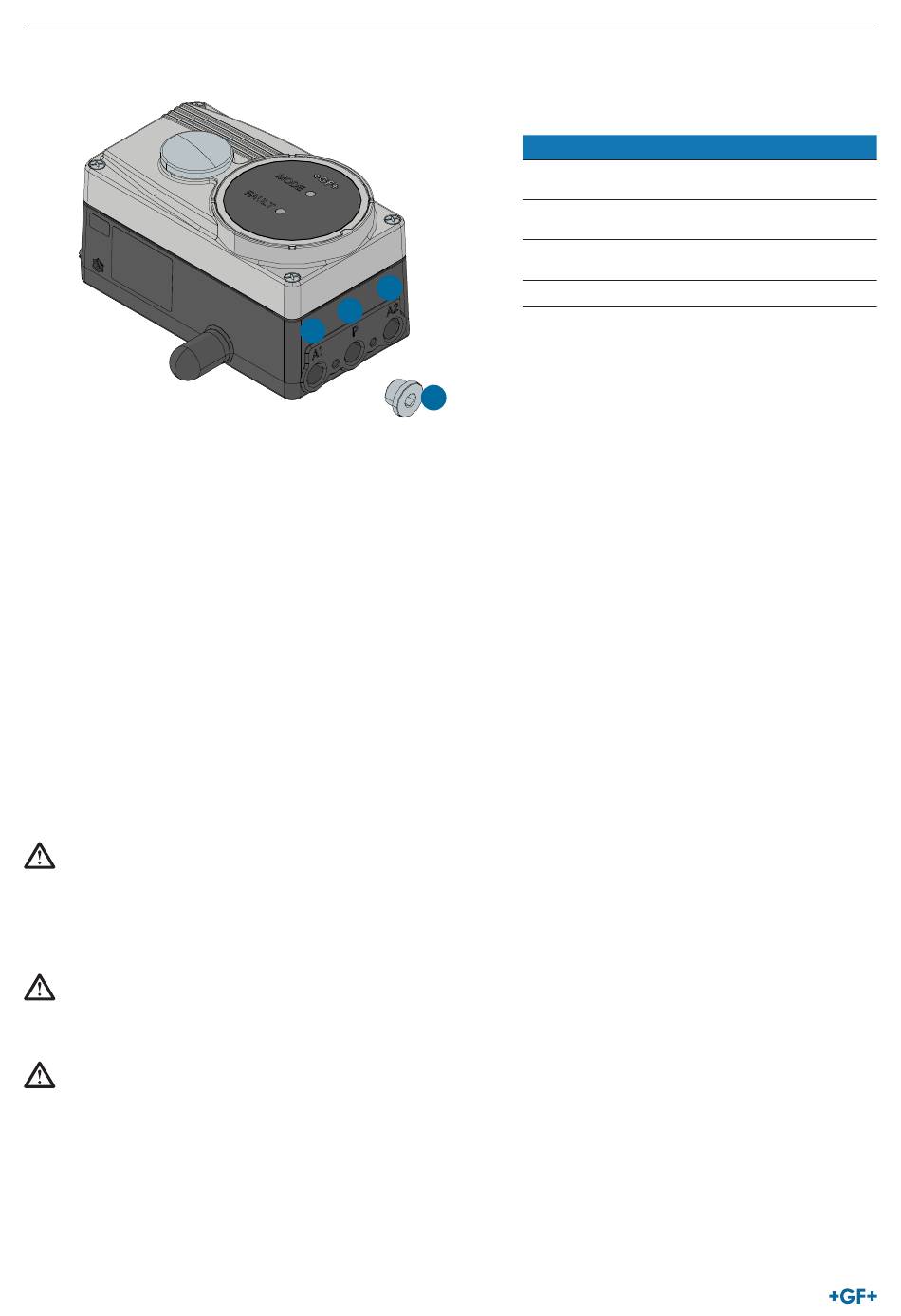

52
A2
P
A1
V
Nr.
Bezeichnung
A1
Arbeitsanschluss 1
(Anschluss: A1)
P
Druckanschluss 1,4...7 bar
(Anschluss: P)
A2
Arbeitsanschluss 2
(Anschluss: A2)
V
Verschlussstopfen
