Tensión de servicio
Pin
Asignación
3
Tensión de servicio GND
4
Tensión de servicio +
Señales de salida al puesto de control (solo variante con salida analógica)
Pin
Asignación
8
Respuesta de posicionamiento análoga +
7
Respuesta de posicionamiento análoga
GND
4.5.2
Procedimiento de conexión eléctrica
1.
Conectar el posicionador tipo RPC conforme a las tablas. Tras aplicar la tensión de servicio, el posicionador tipo RPC está en
funcionamiento.
2.
Ahora completar los ajustes básicos requeridos para el posicionador. El procedimiento se describe en el capítulo «Puesta en
funcionamiento del tipo RPC».
4...20 mA
GND
+24 V DC

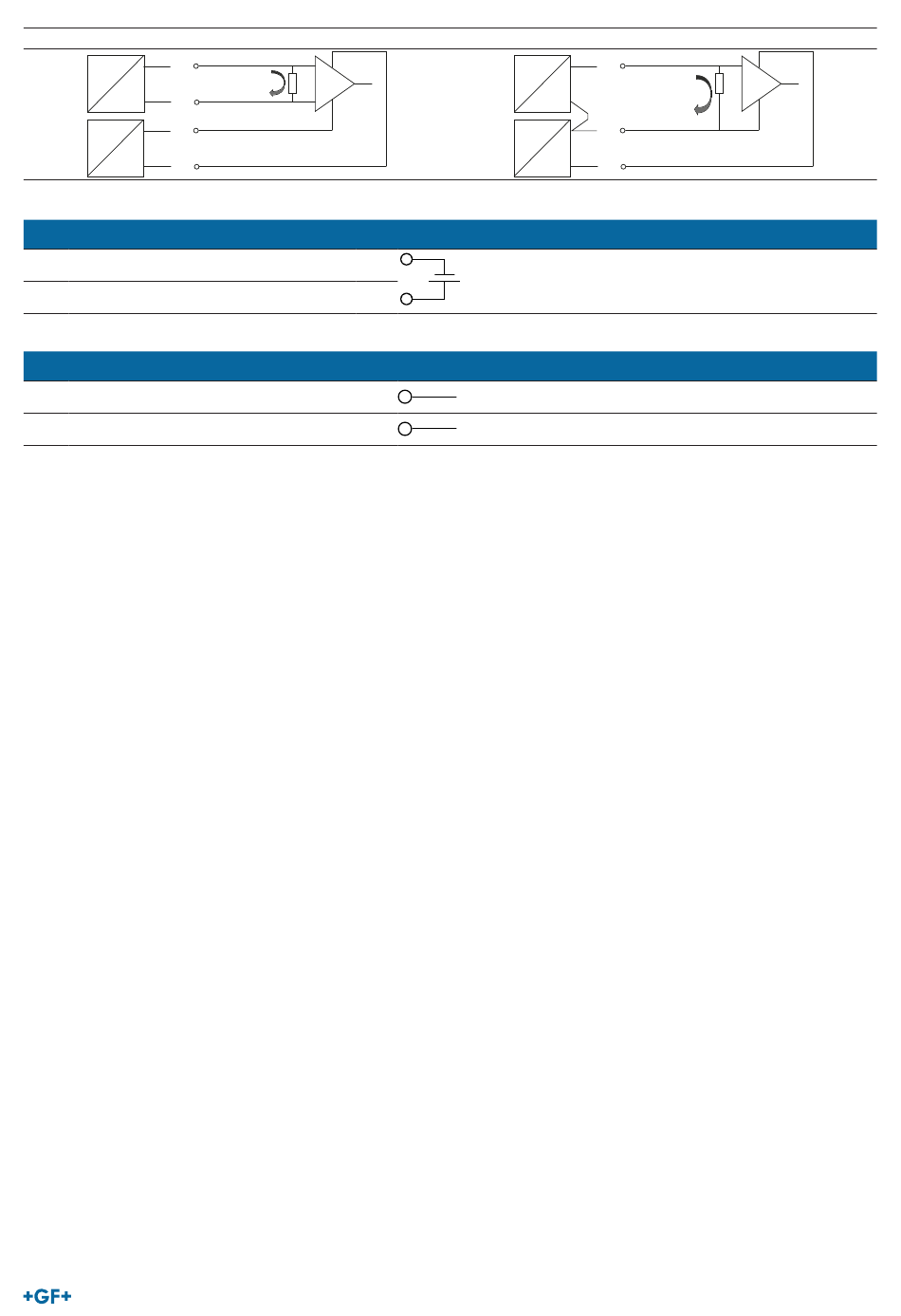

Cableado externo, nivel de señal
3
4
Cableado externo, nivel de señal
8
7
+
1
4...20 mA
I
3
+24 V DC
+
4
U
24 V CC ±25 % - máx. ondulación residual 10 %
+ (4...20 mA)
GND
Posicionador tipo RPC
GND
