Régulateur de position de type RPC
5

Fonctionnement

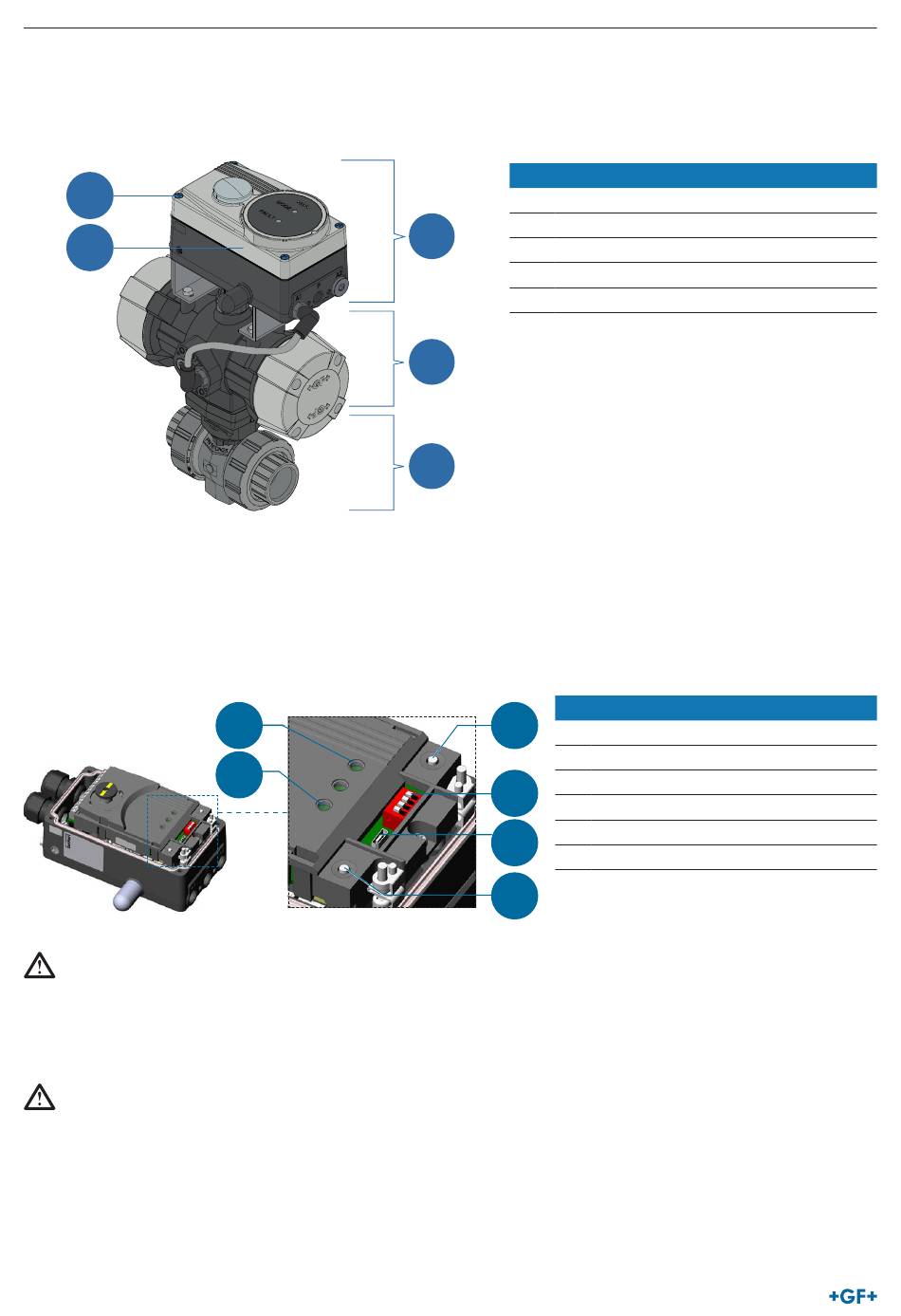

5.1 Description des éléments de commande et d'affichage
5
4
5.2 Éléments de commande
► Afin d'utiliser les touches et les interrupteurs à coulisse, dévisser les 4 vis (5) sur le couvercle du boîtier (4) et retirer le couver-
cle du boîtier (4).
Le régulateur de position de type RPC est équipé de 2 touches, 4 interrupteurs à coulisse et 2 LED en guise d'éléments d'affichage.
REMARQUE !
Afin de pouvoir utiliser les interrupteurs à coulisse et les touches, s'assurer que le verrouillage d'utilisation sur place est désac-
tivé / n'est pas verrouillé (réglage d'usine) : avec logiciel de communication.
► Après le réglage des interrupteurs à coulisse, refixer le couvercle du boîtier du régulateur de position de type RPC.
ATTENTION !
Détérioration ou panne en cas de pénétration de saleté et d'humidité.
► Visser fermement le couvercle du boîtier avec un joint correctement aligné afin de respecter le degré de protection IP65/IP67.
88
5
6
N° Désignation
1 Vanne
3
2 Servomécanisme
3 Régulateur de position de type RPC
4 Couvercle de boîtier
5 Vis
2
1
N°
1
1
2
2
3
4
3
5
6
4
Taste 2
Manuel d'utilisation
Désignation
Touche 1
Interrupteur à coulisse
Interface de communication
Touche 2
LED 1
LED 2
