Typ RPC Stellungsregler
4.5.1

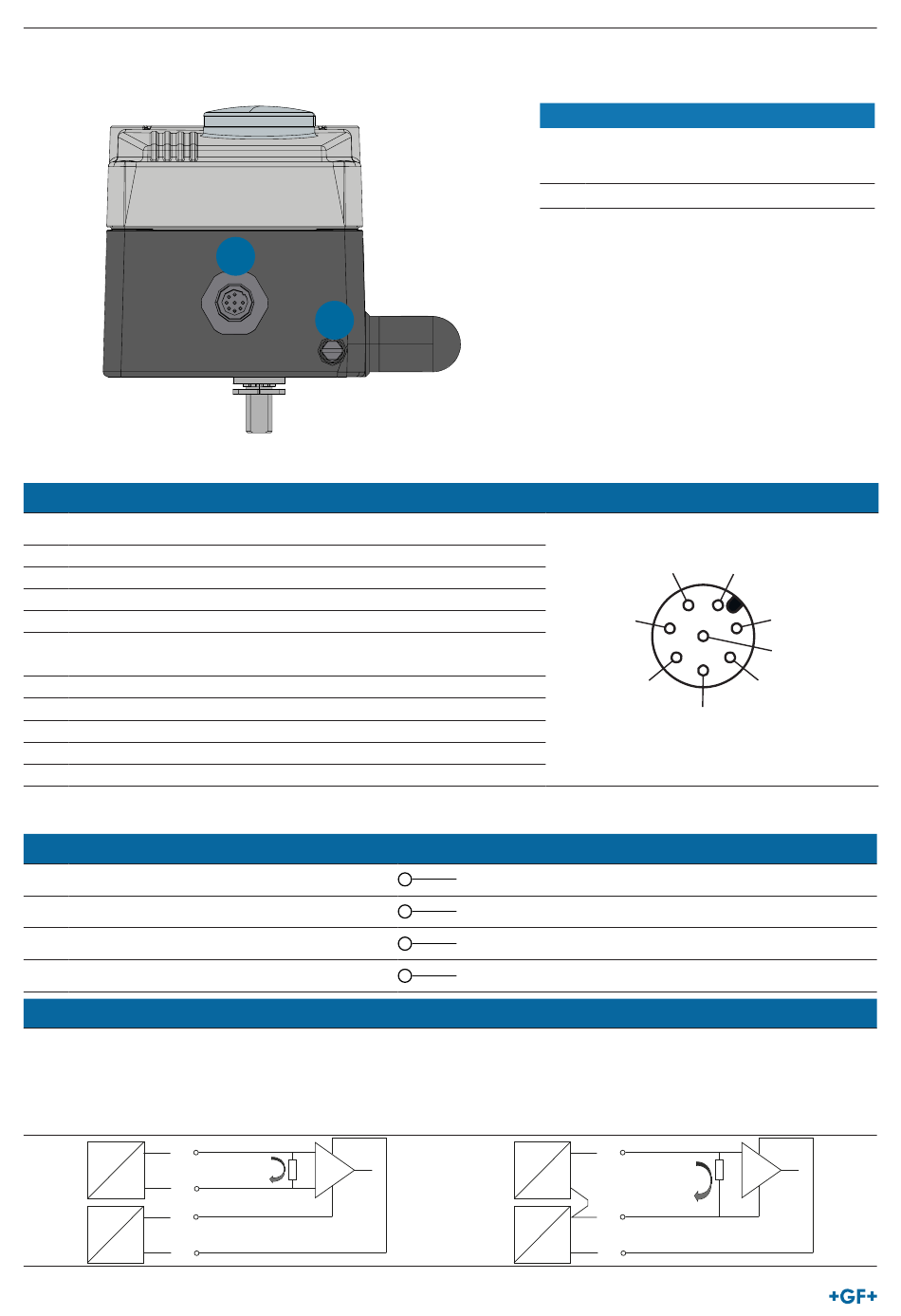

Anschluss über Rundstecker M12, 8-polig
1) X1 - Rundstecker M12, 8-polig
Pin
Belegung
Eingangssignale der Leitstelle (z.B. SPS)
1
Sollwert + (4...20 mA)
2
Sollwert GND
5
Digitaleingang +
6
GND (identisch mit GND Betriebsspannung)
Ausgangssignale zur Leitstelle (z.B. SPS)
- nur bei Option Analogausgang und/oder Digitalausgang erforderlich
8
+ (4...20 mA) komplett galvanisch getrennt
7
GND Analoge Rückmeldung
Betriebsspannung
3
GND
4
+24 V (±25 % max. Restwelligkeit 10 %)
Eingangssignale der Leitstelle (z.B. SPS)
Pin
Belegung
1
Sollwert +
2
Sollwert GND
5
Digitaleingang +
6
Digitaleingang GND
Anschlussart 4-Leiter (Werkseinstellung)
Der Sollwerteingang ist als Differenzeingang ausgeführt,
d. h. die GND-Leitungen des Sollwerteingangs
und der Versorgungsspannung sind nicht identisch.
Hinweis: Sind die Signale GND des Sollwerteingangs
und der Versorgungsspannung miteinander
verbunden, muss die Anschlussart 3-Leiter in der
Software eingestellt werden.
+
1
2
I
3
+
4
U
54
1
FE
Äussere Beschaltung, Signalpegel
1
2
5
6
4...20 mA
GND
+24 V DC
Nr.
Bezeichnung
1
X1 - Rundstecker M12, 8-polig
Eingangssignale der Leitstelle
Ausgangssignale der Leitstelle
FE
Funktionserde
4
+ (0/4...20 mA)
GND
0...5 V (logisch 0)
10...30 V (logisch 1)
identisch mit Pin 3 (GND)
Anschlussart 3-Leiter
Der Sollwerteingang ist auf die die GND-Leitung
der Versorgungsspannung bezogen, d. h. Sollwerteingang
und Versorgungsspannung haben eine
gemeinsame GND-Leitung.
+
1
I
3
+
4
U
Betriebsanleitung
3
2
1
8
5
7
6
4...20 mA
GND
+24 V DC
