Posicionador tipo RPC

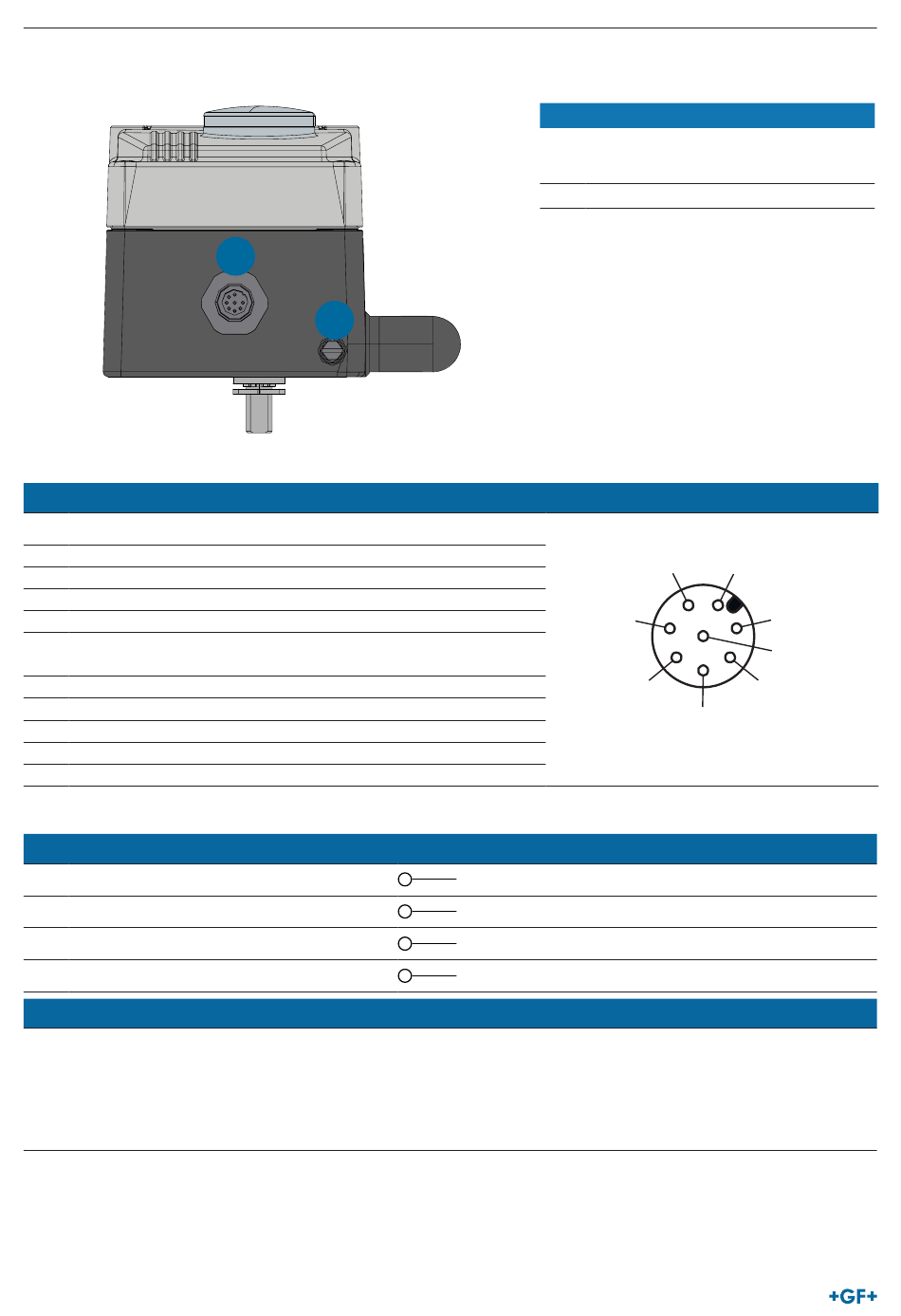

4.5.1 Conexión mediante conector redondo M12, 8 polos
1) Conector redondo X1 M12, 8 polos
Pin Asignación
Señales de entrada del puesto de control (p. ej., SPS)
1 Valor de consigna + (4...20 mA)
2 Valor de consigna GND
5 Entrada digital +
6 GND (idéntico con tensión de servicio GND)
Señales de salida al puesto de control (p. ej., SPS))
- solo se requiere con la opción de salida analógica y/o salida digital
8 + (4...20 mA) separado galvánicamente
7 Indicador de posición analógico GND
Tensión de servicio
3 GND
4 +24 V (±25 % máx. ondulación residual 10 %)
Señales de entrada del puesto de control (p. ej., SPS)
Pin Asignación
1 Valor de consigna +
2 Valor de consigna GND
5 Entrada digital +
6 Entrada digital GND
Tipo de conexión de 4 cables (ajuste de fábrica)
La entrada del valor de consigna está diseñada como una
entrada diferencial,
es decir, los conductos GND de la entrada de valor de consigna
y la tensión de alimentación no son idénticos.
Nota: Si las señales GND de la entrada de valor de consigna
y la tensión de alimentación están
conectadas, el tipo de conexión de 3 cables debe
ajustarse en el software.
118
1
FE
Cableado externo, nivel de señal
1
2
5
6
N.º Denominación
1 Conector redondo X1 M12, 8 polos
Señales de entrada del puesto de control
Señales de salida del puesto de control
FE Puesta a tierra funcional
4
+ (0/4...20 mA)
GND
0...5 V (lógico 0)
10...30 V (lógico 1)
idéntico con pin 3 (GND)
Tipo de conexión de 3 cables
La entrada del valor de consigna está relacionada con el
conducto GND
de la tensión de alimentación, es decir, la entrada del valor de
consigna
y la tensión de alimentación tienen un
conducto GND en común.
Manual de instrucciones
3
2
1
8
5 7
6
