Typ RPC Stellungsregler
5
Bedienung
5.1

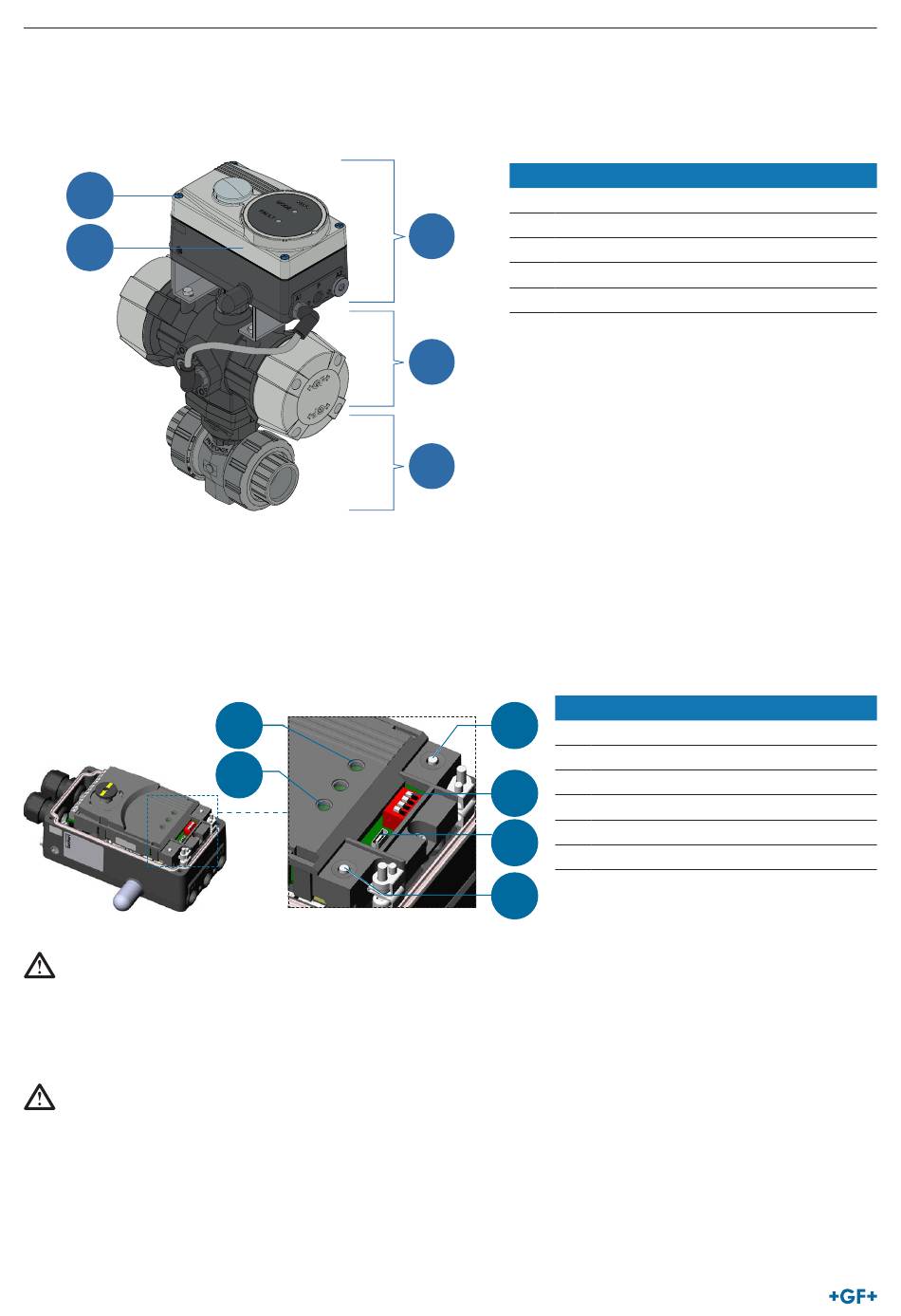

Beschreibung der Bedien- und Anzeigeelemente
5
4
5.2
Bedienelemente
► Um die Tasten und Schiebeschalter zu bedienen, die 4 Schrauben (5) am Gehäusedeckel (4) herausdrehen und den Gehäuse-
deckel (4) abnehmen.
Der Typ RPC Stellungsregler ist mit 2 Tasten, 4 Schiebeschalter und 2 LEDs als Anzeigeelement ausgestattet.
HINWEIS!
Um die Schiebeschalter und Tasten bedienen zu können, sicherstellen das die Vorortbediensperre deaktiviert/nicht gesperrt ist
(Werkseinstellung): mit Kommunikations-Software.
► Nach Einstellung der Schiebeschalters Gehäusedeckel Typ RPC Stellungsreglers wieder befestigen.
VORSICHT!
Beschädigung oder Funktionsausfall durch Eindringen von Verschmutzung und Feuchtigkeit.
► Zur Einhaltung der Schutzart IP65/IP67 Gehäusedeckel mit Dichtung korrekt ausgerichtet festschrauben.
56
5
6
Nr.
Bezeichnung
1
Ventil
3
2
Antrieb
3
Typ RPC Stellungsregler
4
Gehäusedeckel
5
Schrauben
2
1
Nr.
1
1
2
2
3
4
3
5
6
4
Taste 2
Betriebsanleitung
Bezeichnung
Taste 1
Schiebeschalter
Kommunikationsschnittstelle
Taste 2
LED 1
LED 2
