Betriebsanleitung
4.3

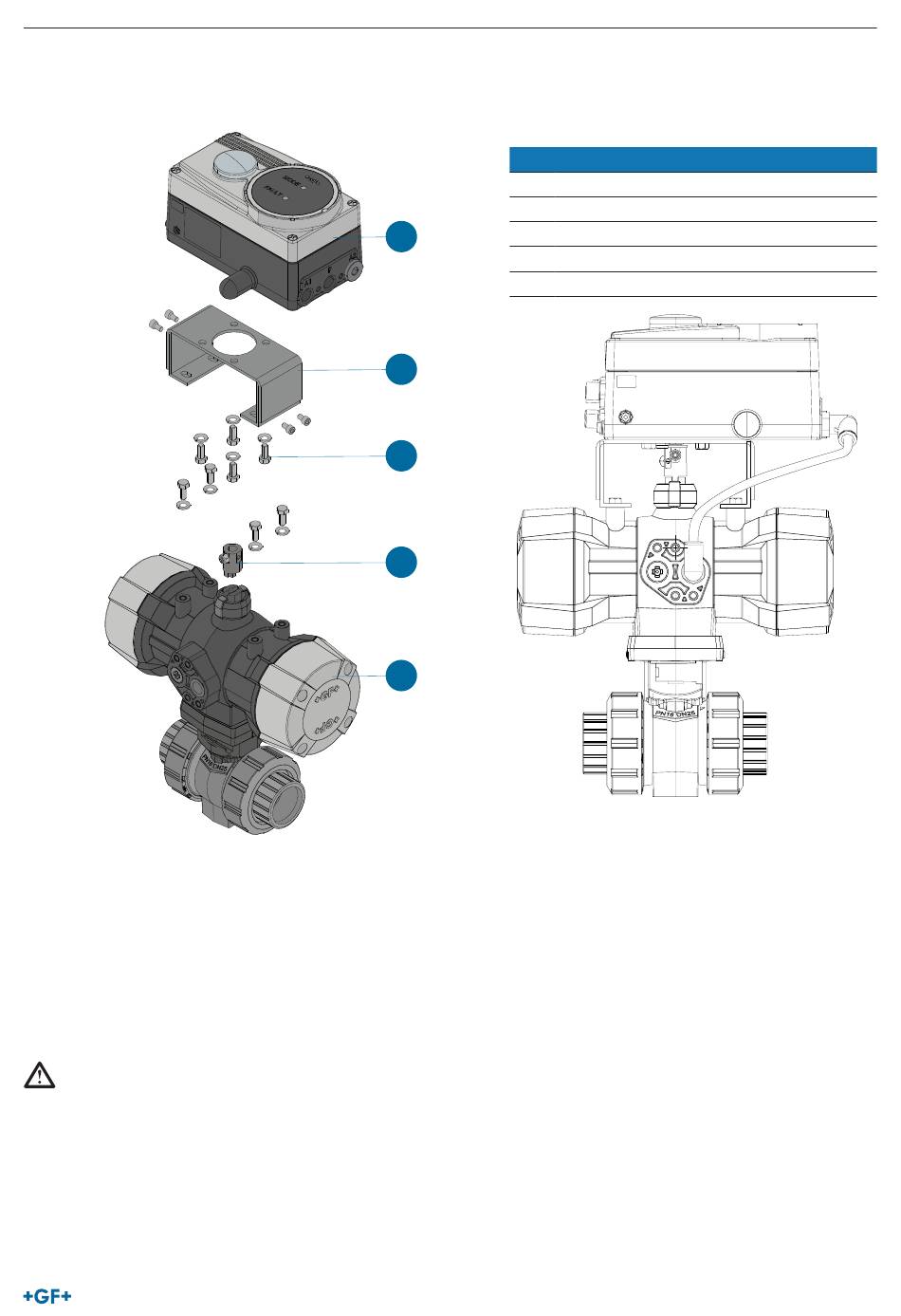

Zusammenbau

3.
Ventil mit Antrieb (5) für die Montage des Typ RPC Stellungsreglers vorbereiten, dabei die Bedienungsanleitungen von Antrieb
und Ventil (5) beachten.
4.
Den Spindeladapter (4) auf die Welle des Typ RPC Stellungsreglers (1) stecken und mit 2 Gewindestiften befestigen.
5.
Die Montagebügel (2) passend zum Antrieb (5) aufbauen. Er besteht aus 4 Teilen, die durch unterschiedliche Anordnung an den
Antrieb (5) angepasst und anschliessend mit 4 Stk. Befestigungschrauben (3) fixiert werden.
6.
Montagebügel (2) mit 4 Stk. Befestigungsschrauben (3) am Typ RPC Stellungsregler (1) und einem Drehmoment von 2,5 Nm be-
festigen.
7.
Typ RPC Stellungsregler (1) mit Montagebügel (2) auf Schwenkantrieb mit Ventil vormontiert (5) setzen und mit 4 Stk. Befesti-
gungsschrauben (3) und einem Drehmoment von 2,5 Nm befestigen.
8.
Die pneumatische Verbindung zwischen Typ RPC Stellungsregler (1) und Schwenkantrieb mit Ventil vormontiert (5) gemäss
Kapitel „Pneumatische Installation" herstellen.
VORSICHT!
Schraubverbindungen sichern!
Durch starke Kräfte oder Vibrationen können sich Schraubverbindungen lösen. Dadurch können Verletzungen oder Sachschäden
entstehen.
► Die Verwendung von Loctite 290 wird bei allen Schraubverbindungen empfohlen.
► Schraubverbindungen regelmässig überprüfen.
Nr.
Bezeichnung
1
Typ RPC Stellungsregler
2
Montagebügel
1
3
Befestigungsschrauben
4
Spindeladapter
5
Schwenkantrieb mit Ventil vormontiert
2
3
4
5
Typ RPC Stellungsregler
49
