Betriebsanleitung
4
Montage
HINWEIS!
Nur für Stellungsregler und Prozessregler ohne vormontiertes Prozessventil.
GEFAHR!
Verletzungsgefahr durch hohen Druck in Anlage/Gerät.
► Vor Arbeiten an Anlage oder Gerät, den Druck abschalten und Leitungen entlüften/entleeren.
Verletzungsgefahr durch Stromschlag!
► Vor Eingriffen in das Gerät oder die Anlage, Spannung abschalten und vor Wiedereinschalten sichern!
► Die geltenden Unfallverhütungs- und Sicherheitsbestimmungen für elektrische Geräte beachten!
WARNUNG!
Verletzungsgefahr bei unsachgemässer Montage!
► Die Montage darf nur autorisiertes Fachpersonal mit geeignetem Werkzeug durchführen!
Verletzungsgefahr durch ungewolltes Einschalten der Anlage und unkontrollierten Wiederanlauf!
► Anlage vor unbeabsichtigtem Betätigen sichern.
► Nach der Montage einen kontrollierten Wiederanlauf gewährleisten.

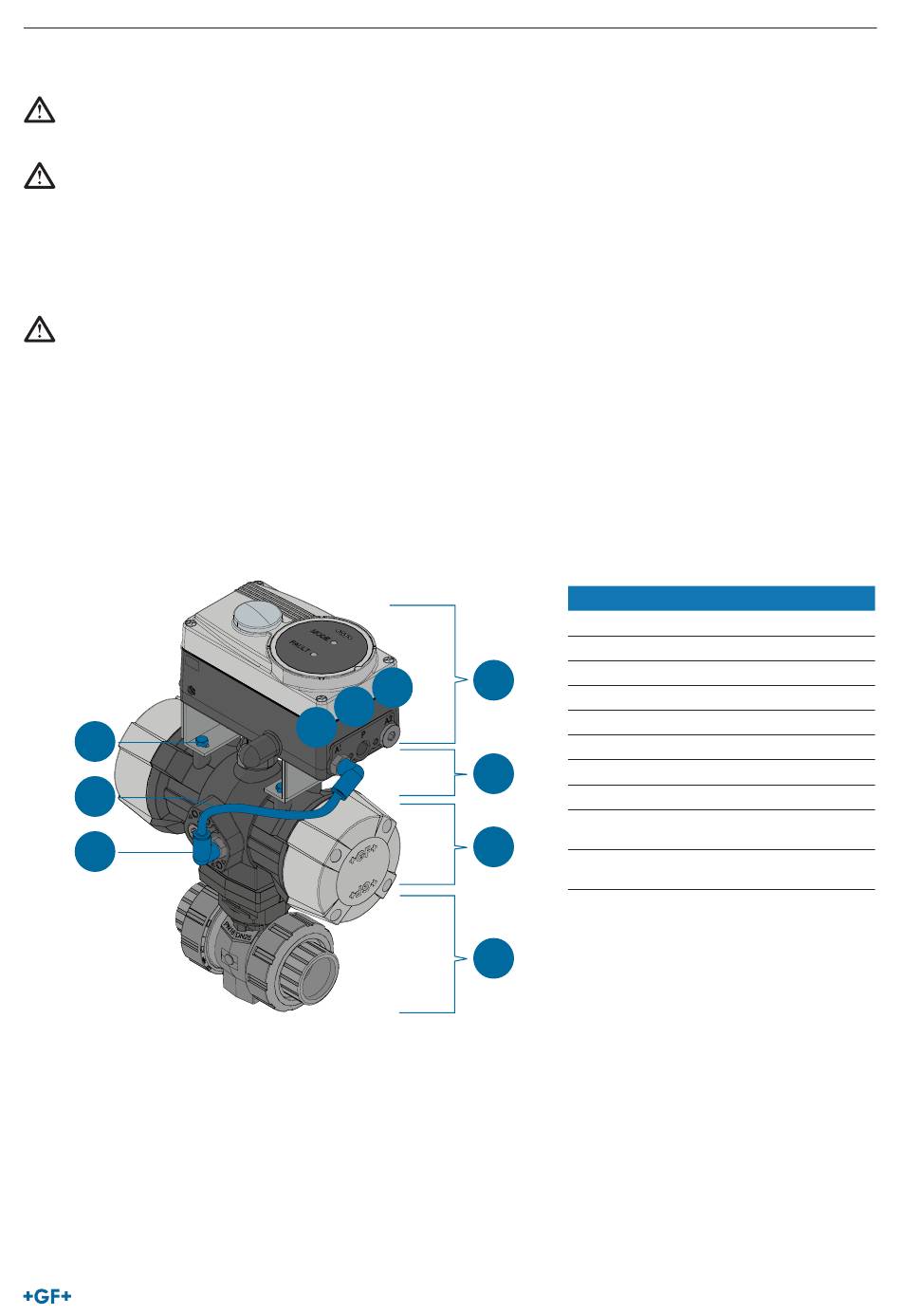

4.1
Aufbau
5
9
10
8
7
6
Nr.
Bezeichnung
1
Ventil
2
Antrieb
4
3
Montagebrücke
4
Typ RPC Stellungsregler
5
Befestigungsschrauben
6
Steuerluftanschluss A1
3
7
Druckanschluss P
8
Steuerluftanschluss A2
9
Steuerluftanschluss
2
Verbindung
10
Steuerluftanschluss
Antrieb
1
Typ RPC Stellungsregler
