Posicionador tipo RPC
5

Manejo

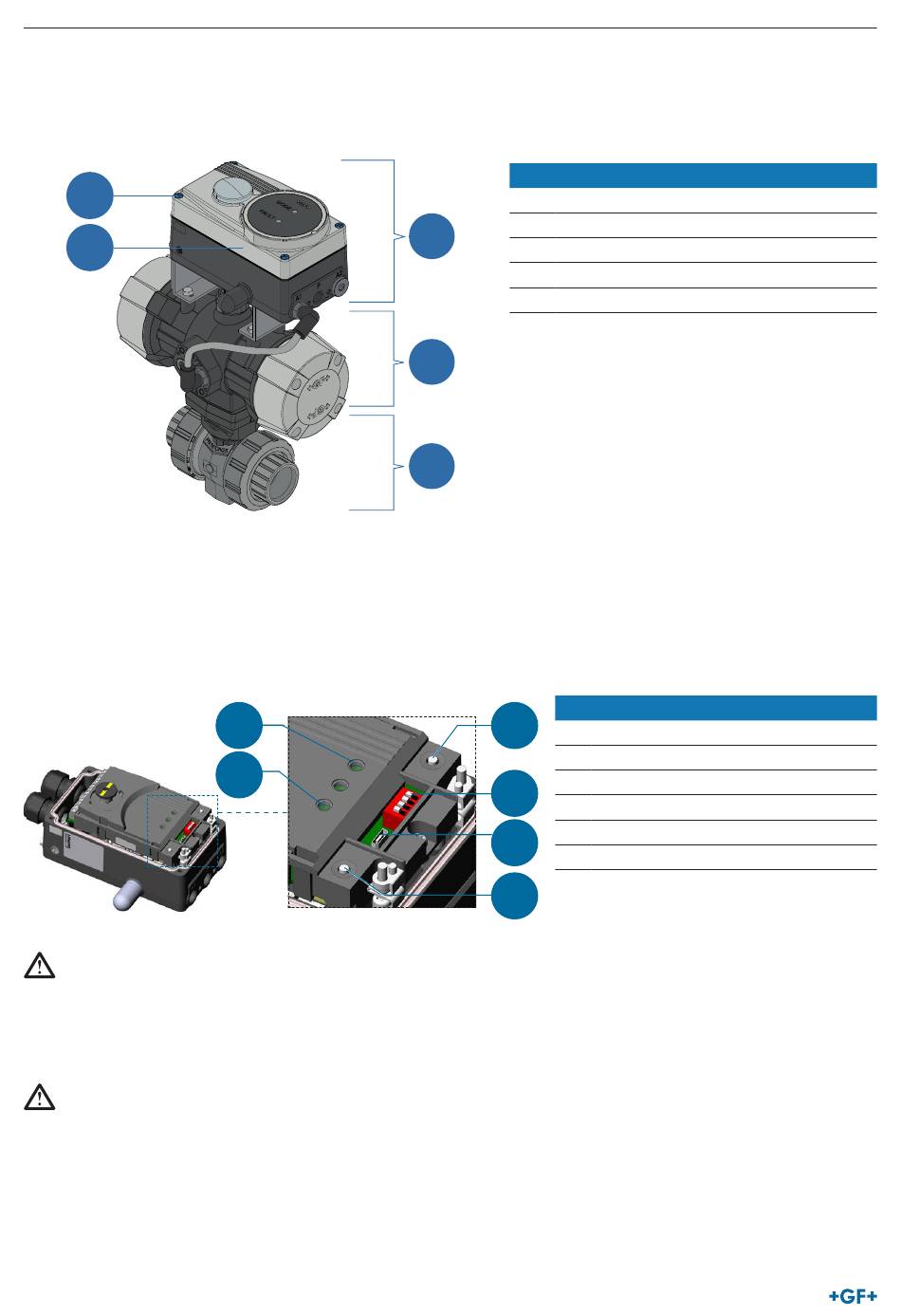

5.1 Descripción de los elementos de manejo y visualización
5
4
5.2

Elementos de manejo

► Desatornillar los 4 tornillos (5) de la tapa de la carcasa (4) y retirar la tapa de la carcasa (4) para operar las teclas y los interrup-
tores deslizantes.
El posicionador tipo RPC está equipado con 2 teclas, 4 interruptores deslizantes y 2 LED como elemento de visualización.
NOTA
Asegurarse de que el bloqueo de funcionamiento local esté desactivado/no bloqueado para poder manejar los interruptores desli-
zantes y las teclas (ajuste de fábrica): con software de comunicación.
► Después de ajustar el interruptor deslizante, volver a fijar la tapa de la carcasa del posicionador tipo RPC.
ATENCIÓN
Daños o fallos de funcionamiento debido a la entrada de suciedad y humedad.
► Para cumplir con la clasificación de protección IP65/IP67, atornillar la tapa de la carcasa con la junta correctamente alineada.
120
5
6
N.º Denominación
1 Válvula
3
2 Accionamiento
3 Posicionador tipo RPC
4 Tapa de la carcasa
5 Tornillos
2
1
N.º
1
1
2
2
3
4
3
5
6
4
Taste 2
Manual de instrucciones
Denominación
Tecla 1
Interruptor deslizante
Interfaz de comunicaicón
Tecla 2
LED 1
LED 2
