Posicionador tipo RPC
3

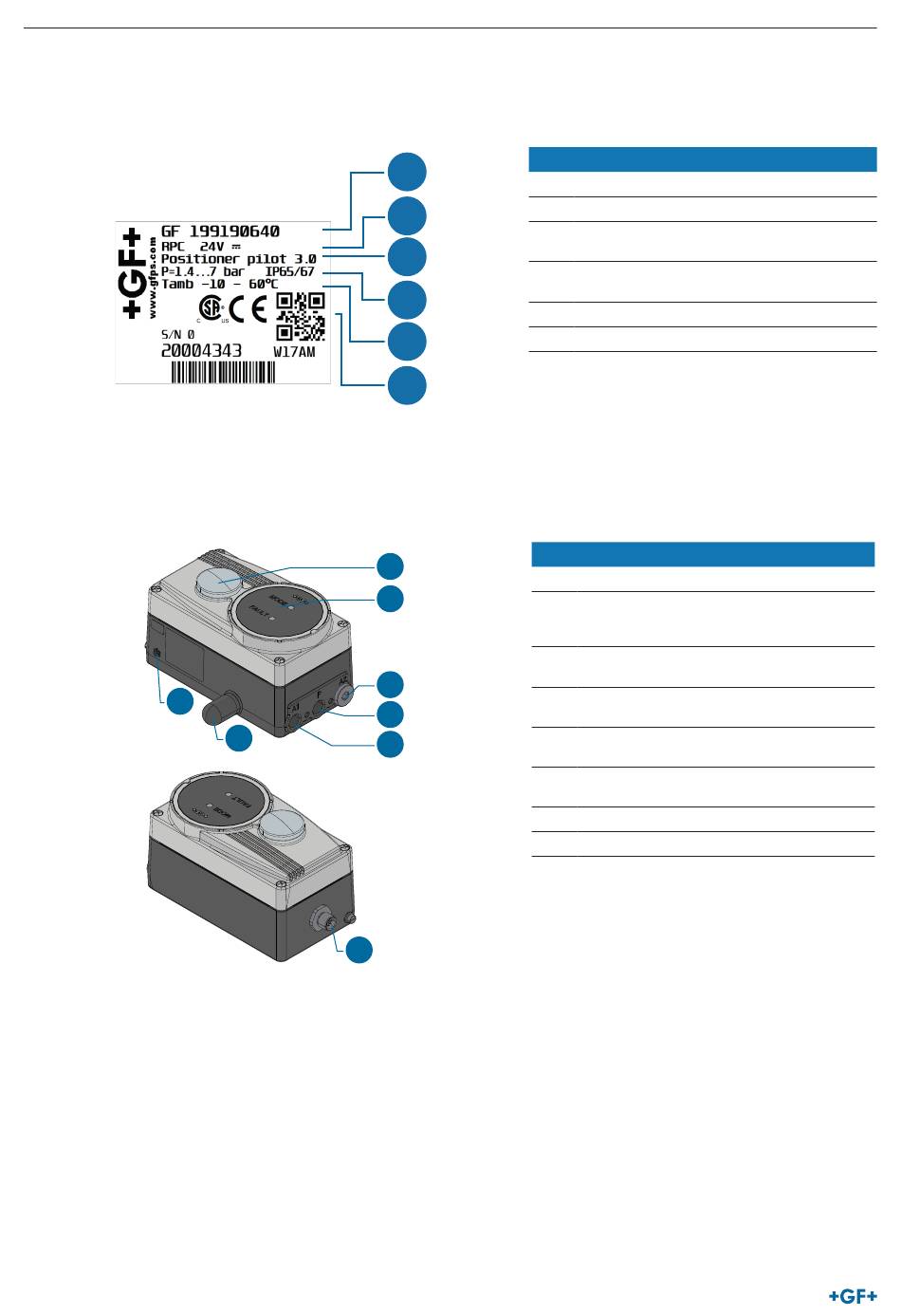

Componentes y funcionamiento

3.1 Placa de identificación en el producto
3.2

Estructura

7
108
1
2
3
4
5
6
1
2
5
4
6
3
8
N.º Denominación
1 Número de artículo
2 Tipo
3 Función de control, válvula de control,
tensión de alimentación
4 Máx. presión de funcionamiento, clasificaci-
ón de protección
5 Máx. temperatura ambiente
6 Número de serie, marca CE
N.º Denominación
1 Indicador de posición mecánico
2 Módulo de indicación con 2 LED
Incluye módulo de decodificación con
interruptores deslizantes
3 Conexión de trabajo 1
(conexión: A1)
4 Conexión de presión 1,4...7 bar
(Conexión: P)
5 Conexión de trabajo 2
(conexión: A2)
6 Conexión de purga/
filtro de purga
7 Válvula de alivio
8 Conector redondo
