Régulateur de position de type RPC
3

Structure et fonctionnement

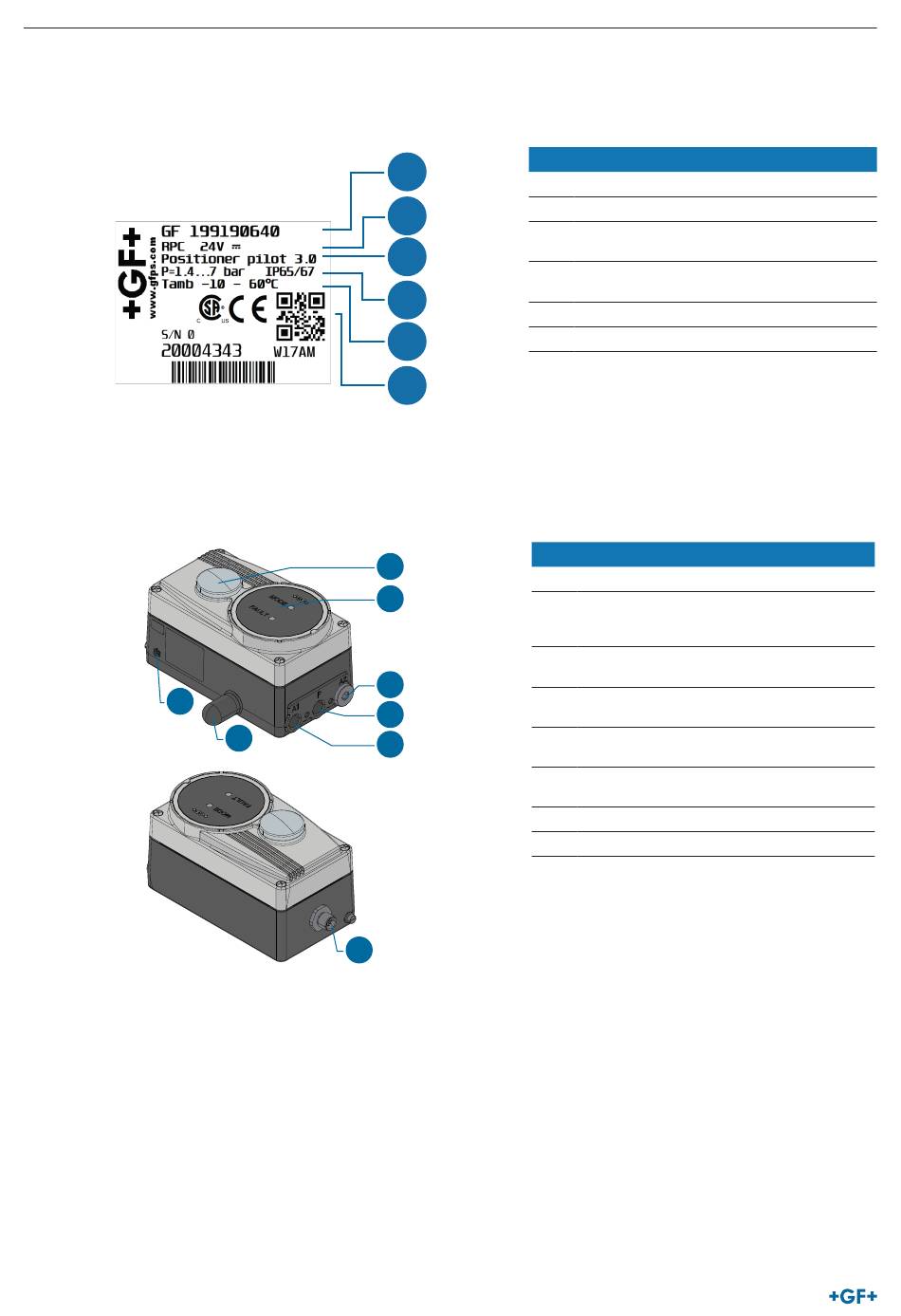

3.1 Plaquette signalétique sur le produit
3.2

Structure

7
76
1
2
3
4
5
6
1
2
5
4
6
3
8
N° Désignation
1 Référence
2 Type
3 Fonction de commande, vanne de comman-
de, tension d'alimentation
4 Pression de service maximale, degré de
protection
5 Température ambiante max.
6 Numéro de série ; marquage CE
N° Désignation
1 Indication de position mécanique
2 Module d'affichage avec 2 LED
Module de décodage placé en dessous avec
interrupteurs à coulisse
3 Raccord de travail 1
(Raccord : A1)
4 Raccord de pression 1,4...7 bar
(Raccord : P)
5 Raccord de travail 2
(Raccord : A2)
6 Raccord de purge /
Filtre de purge
7 Vanne de surpression
8 Connecteur circulaire
