Posicionador tipo RPC
ATENCIÓN
¡Sin presión sobre el posicionador durante el proceso de montaje!
Un accionamiento impredecible puede provocar lesiones o daños materiales.
► Durante el ensamblaje del posicionador en el actuador, las conexiones de aire de control no deben estar conectadas.
ATENCIÓN
¡Tamaño incorrecto del adaptador!
Los componentes deben ser compatibles para evitar daños materiales.
► El posicionador tipo RPC debe ser compatible con la válvula (tipo y dimensión) y los componentes.
NOTA
Durante el ensamblaje en la válvula de proceso con accionamiento de giro, respetar las instrucciones de instalación en el manual de
instrucciones de la válvula de proceso.
4.4
Instalación neumática
5
9
10
ATENCIÓN
¡Daños o fallos de funcionamiento debido a una conexión incorrecta!
Una conexión neumática incorrecta puede dañar el posicionador tipo RPC. En el caso de conexiones abiertas, impedir la entrada de
suciedad y humedad.
► Antes de la puesta en funcionamiento, garantizar una conexión neumática adecuada según el esquema.
► Ejecutar una prueba de funcionamiento durante la puesta en funcionamiento.
► Para cumplir con la clasificación de protección IP65/IP67, conectar la salida de aire de control no necesaria a la conexión de aire
de control libre del accionamiento o cerrarla con un tapón.
NOTA
► «En posición de reposo» significa que las válvulas de control del posicionador tipo RPC están desenergizadas o no accionadas.
► En el caso de aire ambiente húmedo, se puede establecer una conexión de manguera entre la salida de aire de control A1 o A2
del posicionador/regulador de procesos y la conexión de aire de control no conectada del accionamiento con la función de con-
trol FC o con la función de control FO. De esta manera, se suministra aire seco del canal de purga del posicionador tipo RPC a la
cámara de resorte del accionamiento.
114
8
7
6

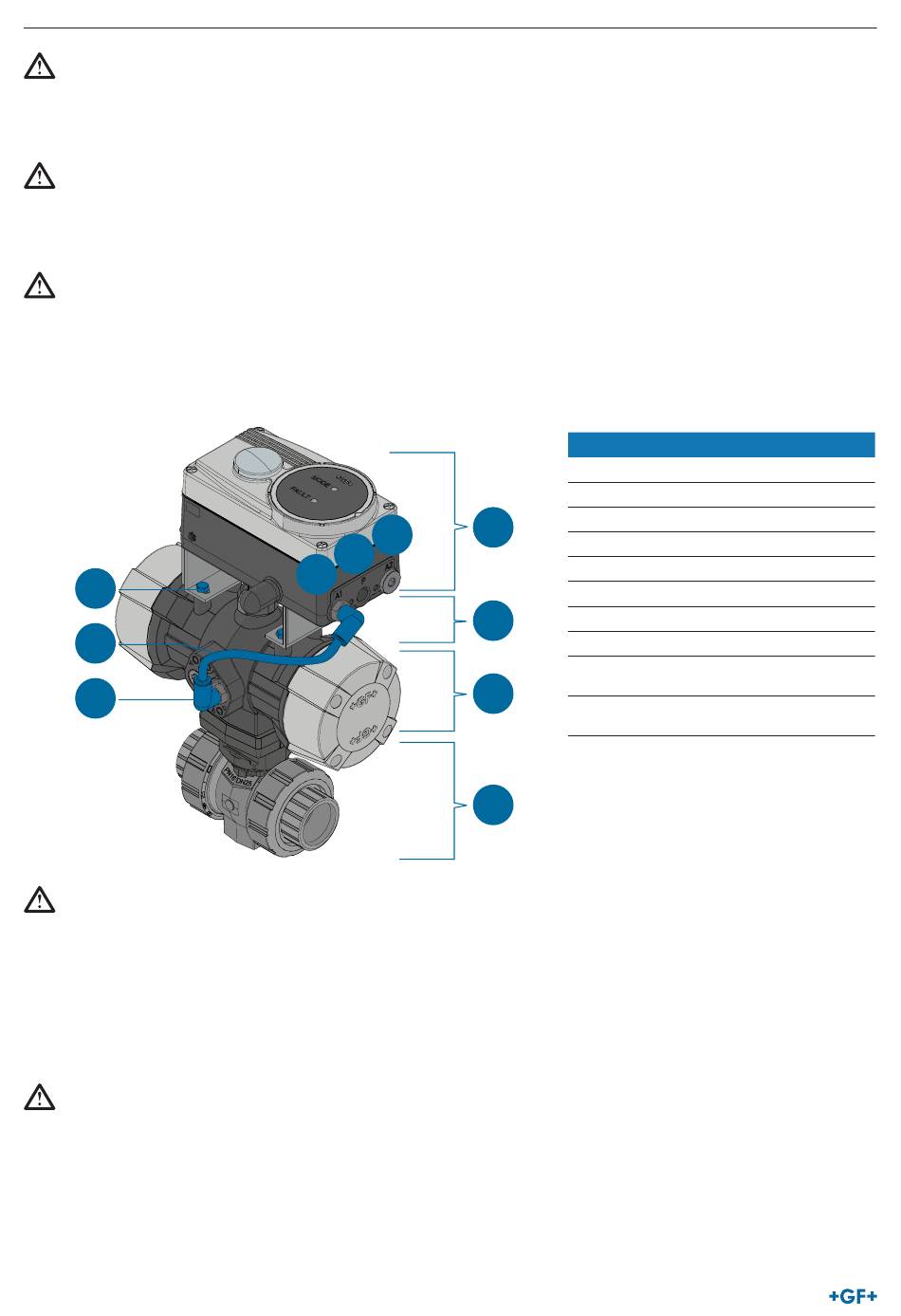

N.º
Denominación
1
Válvula
2
Accionamiento
4
3
Puente de montaje
4
Posicionador tipo RPC
5
Tornillos de fijación
6
Conexión de aire de control A1
3
7
Conexión de presión P
8
Conexión de aire de control A2
9
Conexión de aire de control
2
Conexión
10
Conexión de aire de control
Accionamiento
1
Manual de instrucciones
