Fonction - GF RPC Betriebsanleitung

Manuel d'utilisation
3.3

Fonction

5
Le régulateur de position de type RPC est un régulateur de position électropneumatique pour vannes de régulation à actionnement
pneumatique avec des servomécanismes à simple effet et à double effet. Le régulateur de position de type RPC est monté sur le
servomécanisme pneumatique et il contrôle la position de la vanne. Dans ce cadre, le régulateur de position de type RPC compare
en continu la position actuelle (valeur de position réelle) avec la valeur par défaut du signal normalisé externe (valeur de position de
consigne). En présence d'une différence de régulation, une correction correspondante de la valeur de position réelle est opérée par
le servomécanisme grâce au système de réglage électropneumatique.

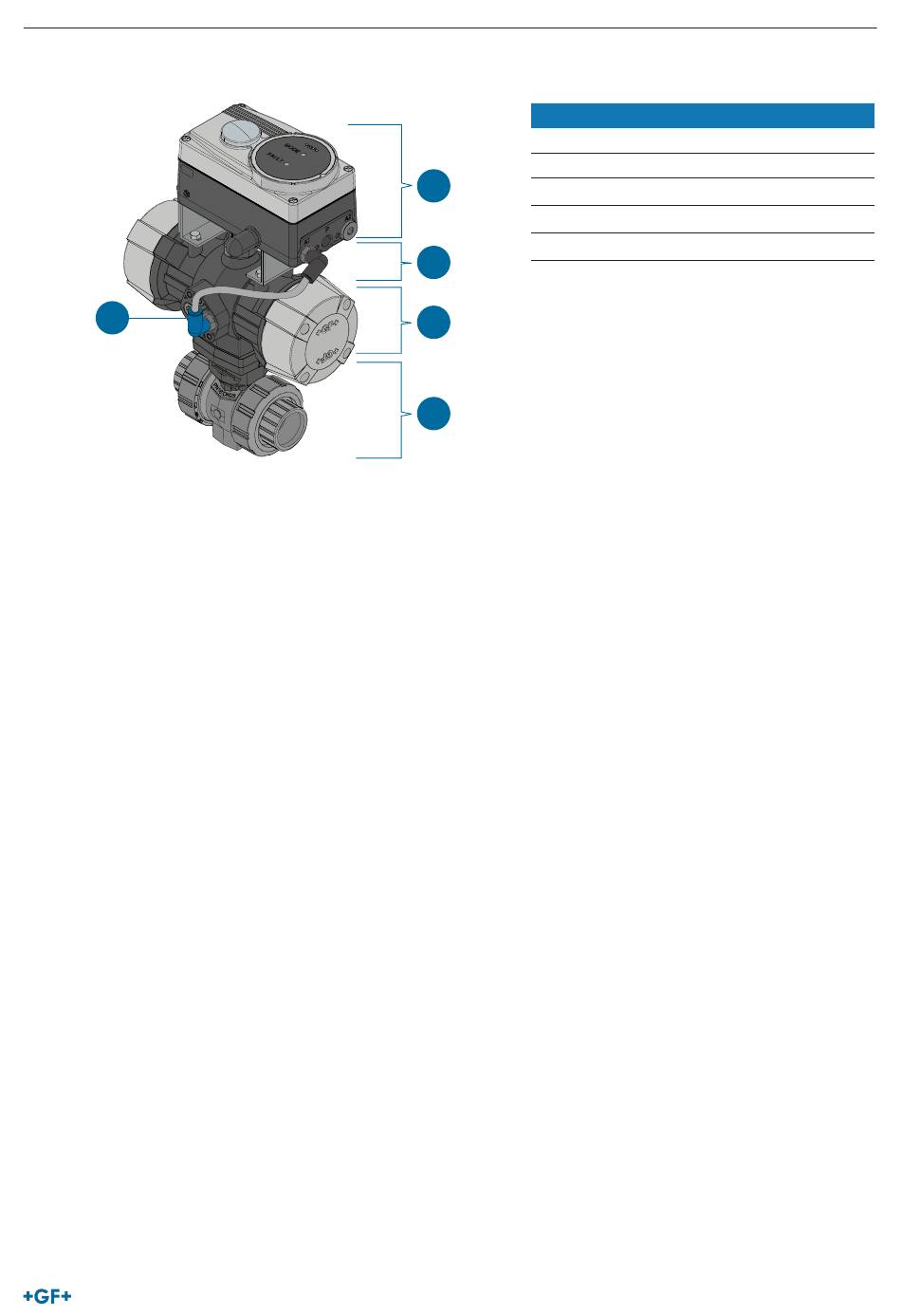

N° Désignation
1 Vanne
2 Servomécanisme
4
3 Pont de montage
4 Régulateur de position de type RPC
5 Raccord d'air de commande
3
2
1
Régulateur de position de type RPC
77
