Manuel d'utilisation
4
Montage
REMARQUE !
Uniquement pour régulateurs de position et régulateurs de processus sans vanne de processus.
DANGER !
Risque de blessures dû à la pression élevée dans l'installation / l'appareil.
► Avant d'effectuer des travaux sur l'installation ou l'appareil, couper la pression et purger l'air des / vider les conduites.
Risque de blessure par choc électrique !
► Couper la tension et empêcher toute remise en marche avant d'intervenir sur l'appareil ou l'installation !
► Respecter les consignes de sécurité et de prévention des accidents applicables pour les appareils électriques !
AVERTISSEMENT !
Risque de blessures en cas de montage incorrect !
► Le montage doit exclusivement être réalisé par des techniciens autorisés avec des outils appropriés !
Risque de blessures en cas de mise en marche involontaire de l'installation et de redémarrage incontrôlé !
► Empêcher l'activation involontaire de l'installation.
► Après le montage, procéder à un redémarrage contrôlé.

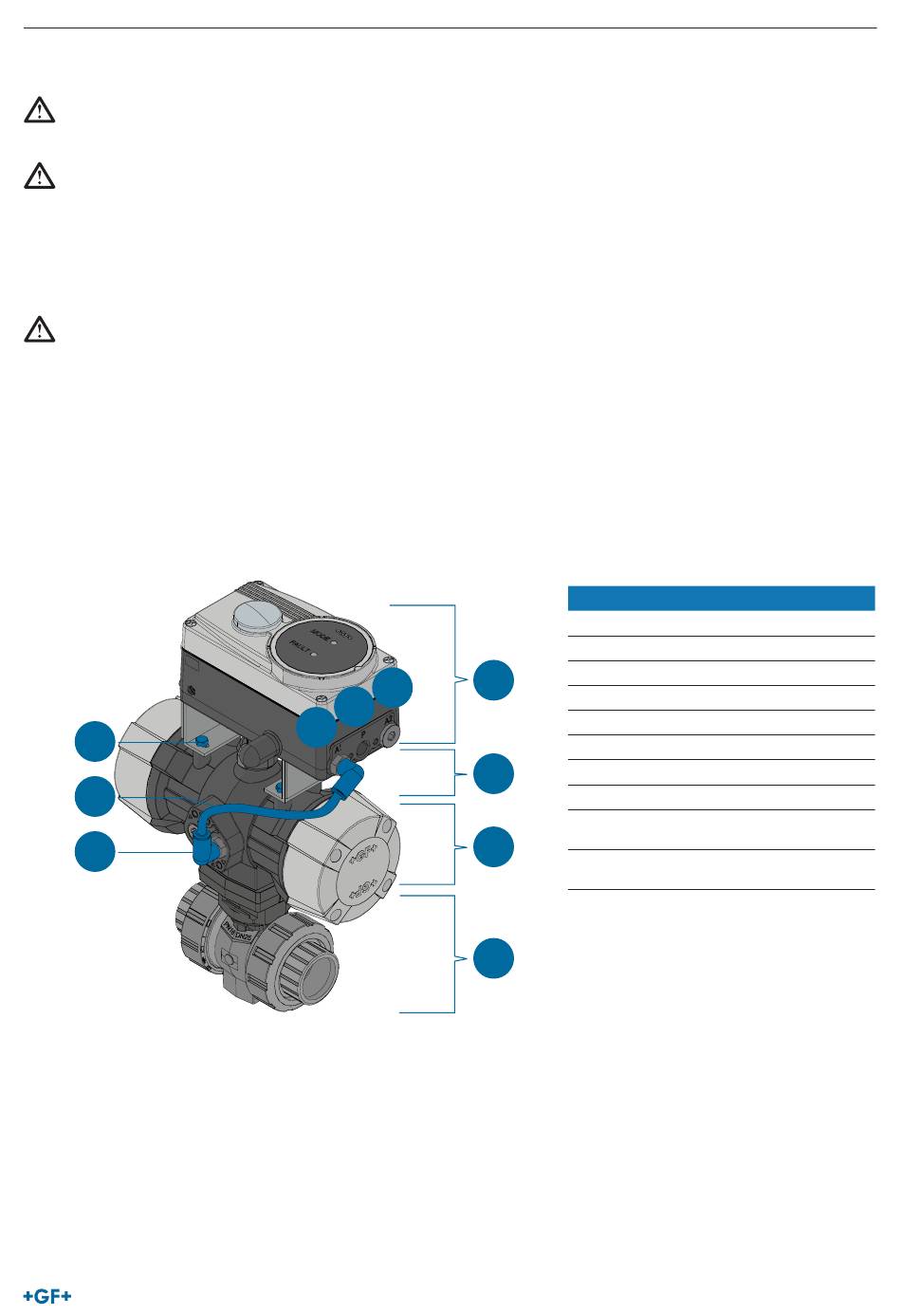

4.1
Structure
5
9
10
8
7
6
Régulateur de position de type RPC
N°
Désignation
1
Vanne
2
Servomécanisme
4
3
Pont de montage
4
Régulateur de position de type RPC
5
Vis de fixation
6
Raccord d'air de commande A1
3
7
Raccord de pression P
8
Raccord d'air de commande A2
9
Raccord d'air de commande
2
Connexion
10
Raccord d'air de commande
Servomécanisme
1
79
