Régulateur de position de type RPC
4.2

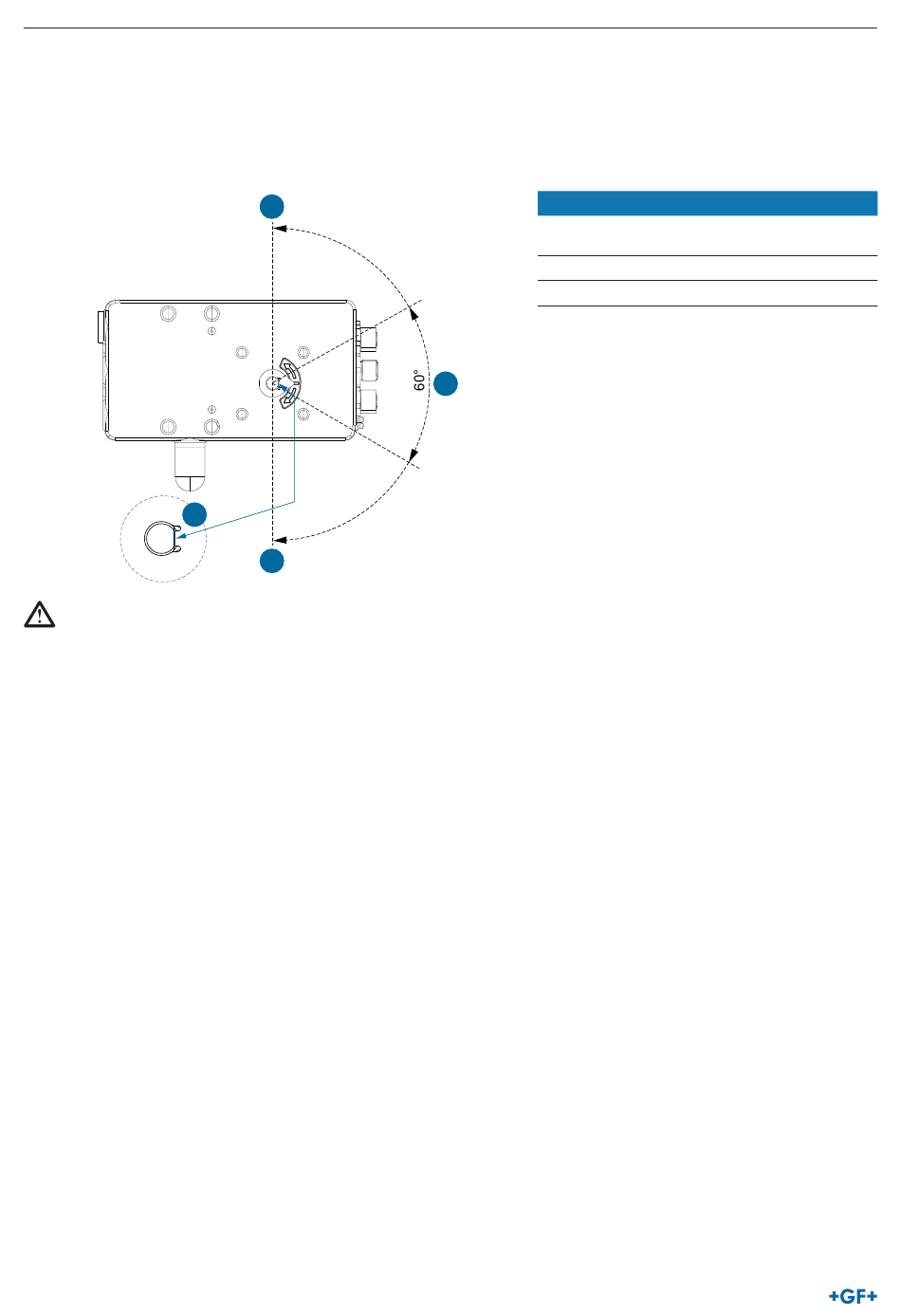

Plage de pivotement

Le mouvement de pivotement de l'arbre plat doit se dérouler à l'intérieur de la plage de rotation à 180° du capteur de course.
► Afin de s'assurer que le capteur de course aplati travaille avec une résolution optimale, la plage de pivotement doit être de 30°
au minimum.
► L'échelle imprimée sur le levier n'est pas importante.
3
REMARQUE !
Plage de rotation maximale !
La plage de rotation maximale du capteur de course est de 180°. Si le régulateur de position de type RPC est exploité en dehors de
cette plage, des dégâts matériels peuvent se produire.
► Déplacer le régulateur de position de type RPC uniquement au sein de la plage de pivotement indiquée.
80
2
2
N° Désignation
1 Plage de pivotement idéale
(min. 30° / max. 180°)
2 Plage de pivotement maximale
3 Arbre plat
1
