Typ RPC Stellungsregler
4.2

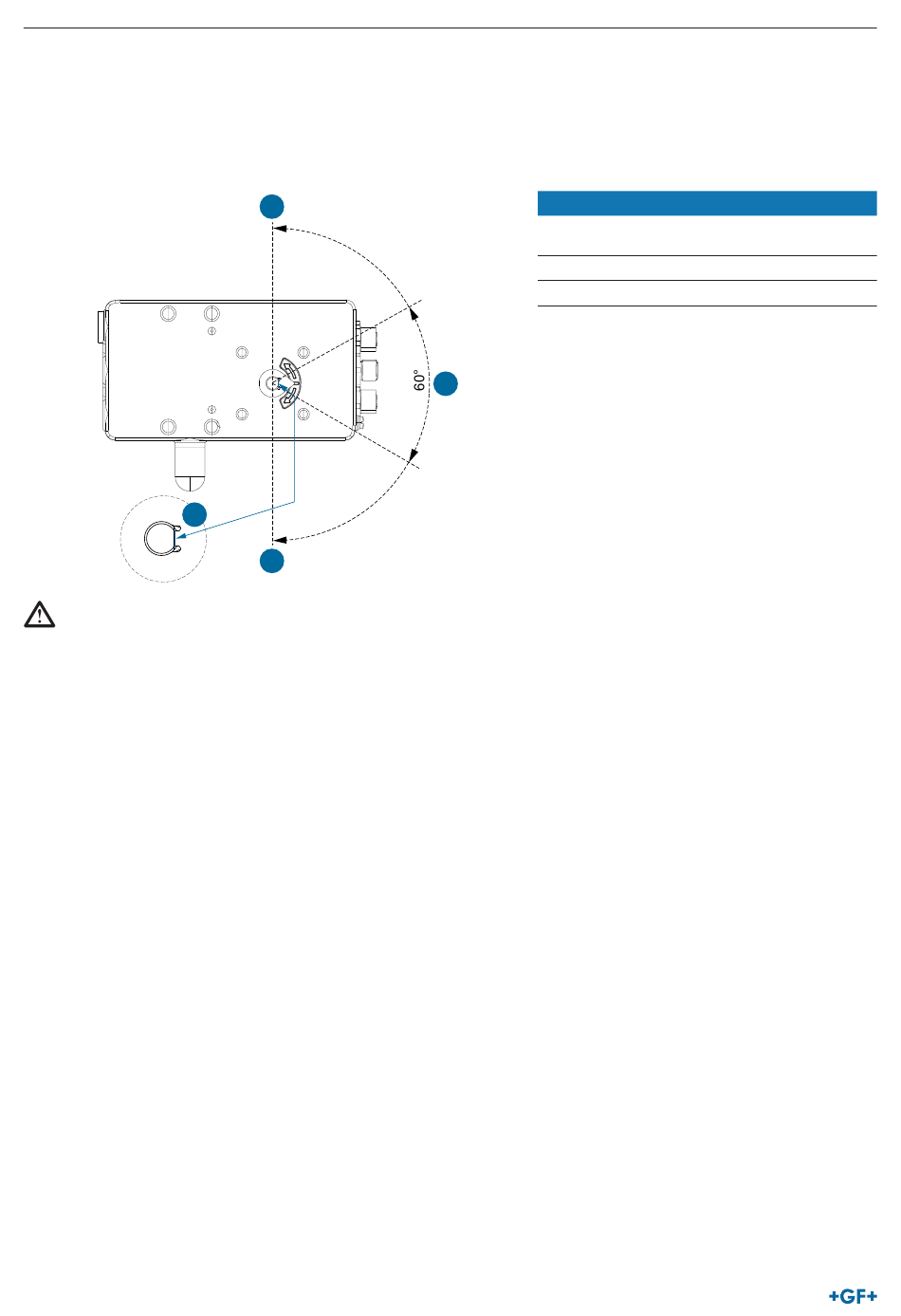

Schwenkbereich
Die Schwenkbewegung der angeflachten Welle muss innerhalb des Wegaufnehmer-Drehbereichs von 180° erfolgen.
► Um sicherzustellen, dass der angeflachte Wegaufnehmer mit optimaler Auflösung arbeitet, muss der Schwenkbereich mindes-
tens 30° betragen.
► Die auf dem Hebel aufgedruckte Skala ist nicht relevant.
3
HINWEIS!
Maximaler Drehbereich!
Der maximale Drehbereich des Wegaufnehmers beträgt 180°. Wird der Typ RPC Stellungsregler ausserhalb dieses Bereiches betrie-
ben, können Sachschäden die Folge sein.
► Typ RPC Stellungsregler nur innerhalb des angegebenen Schwenkbereiches bewegen.
48
2
2
Nr.
Bezeichnung
1
Idealer Schwenkbereich
(min. 30° / max. 180°)
2
Maximaler Schwenkbereich
3
Angeflachte Welle
1
Betriebsanleitung
