Manual de instrucciones
4
Ensamblaje
NOTA
Solo para posicionadores y reguladores de procesos sin válvula de proceso premontada.
PELIGRO
Riesgo de lesiones por alta presión en la instalación/el aparato.
► Antes de trabajar en la instalación o el aparato, apagar la presión y vaciar/drenar los conductos.
¡Riesgo de lesiones por descarga eléctrica!
► Antes de introducir la mano en el aparato o la instalación, apagar la tensión y asegurarla para que no vuelva a encenderse.
► ¡Prestar atención a las normas de seguridad y prevención de accidentes vigentes para aparatos eléctricos!
ADVERTENCIA
¡Riesgo de lesiones en caso de ensamblaje inadecuado!
► Únicamente personal especializado autorizado con las herramientas adecuadas puede completar el ensamblaje.
¡Riesgo de lesiones por encendido involuntario de la instalación y reinicio no controlado!
► Asegurar la instalación contra un accionamiento involuntario.
► Asegurar un reinicio controlado tras el ensamblaje.

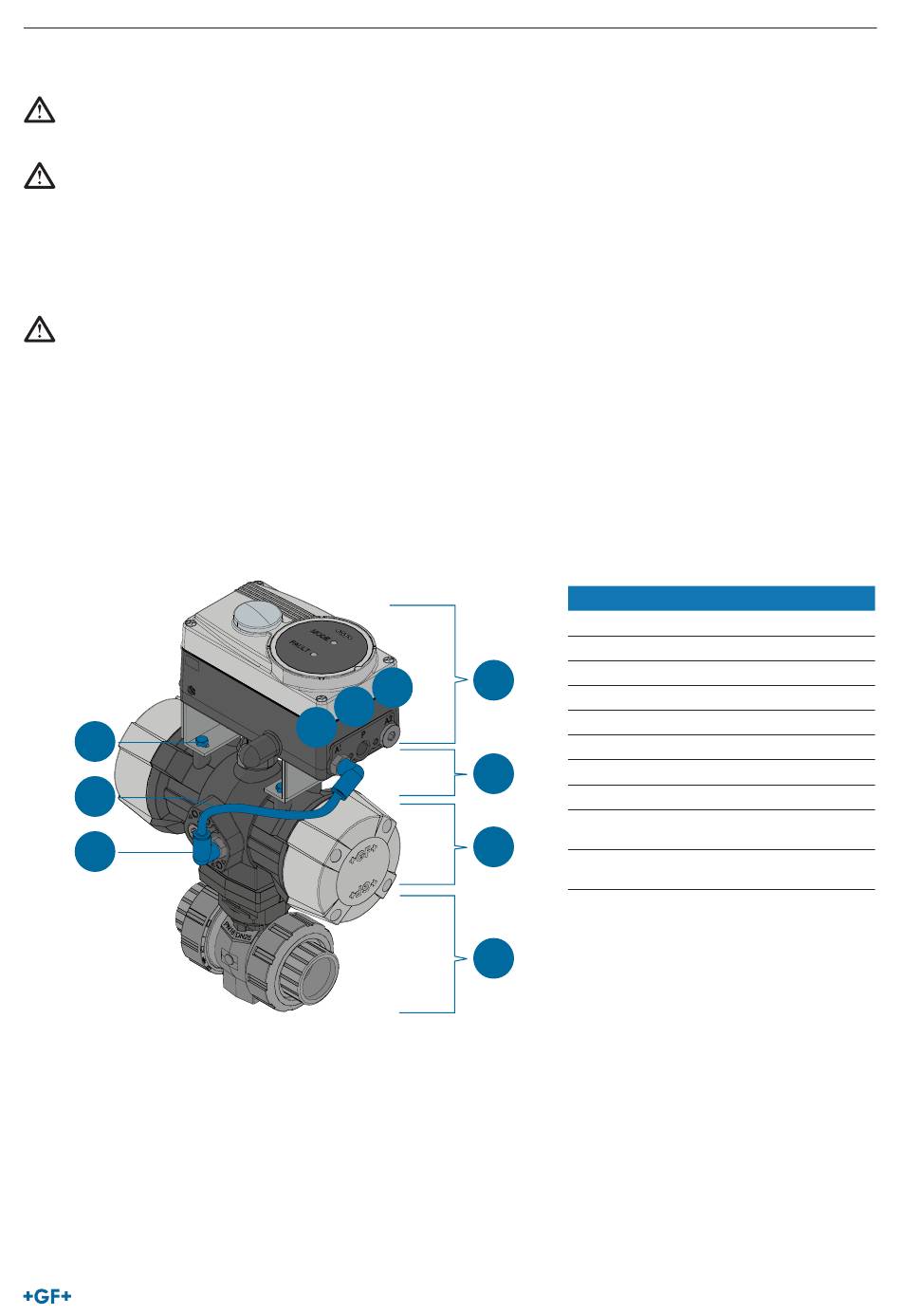

4.1
Estructura
5
9
10
8
7
6
N.º
Denominación
1
Válvula
2
Accionamiento
4
3
Puente de montaje
4
Posicionador tipo RPC
5
Tornillos de fijación
6
Conexión de aire de control A1
3
7
Conexión de presión P
8
Conexión de aire de control A2
9
Conexión de aire de control
2
Conexión
10
Conexión de aire de control
Accionamiento
1
Posicionador tipo RPC
111
